3D-Betondruck: 3D-gedrucktes Haus und Maschine

Was ist 3D-Betondruck?

Der 3D-Betondruck (3DCP) ist eine innovative Bautechnologie, die mithilfe von Robotersystemen Strukturen Schicht für Schicht aus Beton errichtet. Im Gegensatz zu herkömmlichen Bauweisen entfällt beim 3DCP die Notwendigkeit von Schalungen, wodurch Materialverschwendung reduziert und eine größere Gestaltungsfreiheit ermöglicht wird.

Der Prozess beginnt mit einer CAD-Datei (Computer-Aided Design), die dem Drucker die Anordnung der Struktur vorgibt. 3D-Drucker für den digitalen Druck (3DCP) lassen sich in zwei Haupttypen unterteilen: Portalsysteme und Roboterarmsysteme . Portalsysteme eignen sich für großflächige Projekte und arbeiten in einer festen Konfiguration, während Roboterarmsysteme mehr Flexibilität und Präzision bieten, allerdings üblicherweise in kleinerem Maßstab.

Eine der überzeugendsten Anwendungen des 3D-Drucks liegt im Hausbau. Ein 3D-gedrucktes Betonhaus entsteht durch die Verwendung speziell entwickelter Betonmischungen, die durch eine Düse extrudiert werden und so Schicht für Schicht die Wände und andere Bauelemente formen. Dadurch lässt sich der Bauprozess deutlich beschleunigen, die Arbeitskosten senken und komplexe architektonische Entwürfe realisieren, die mit traditionellen Methoden schwer umsetzbar sind.

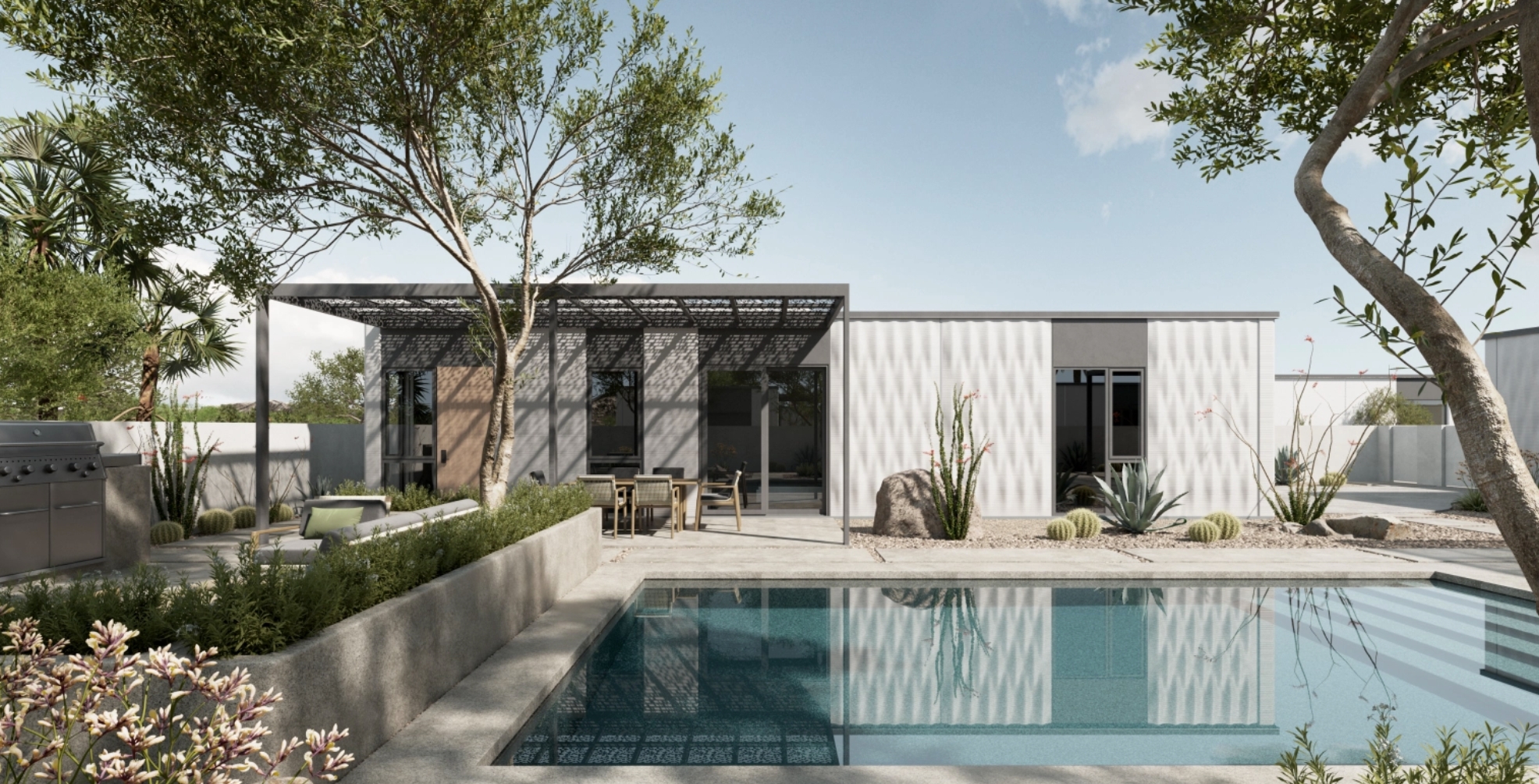

Bildquelle: Mighty Buildings

Wie wirkt sich der 3D-Betondruck auf das reale Leben aus?

Die Einführung des 3D-Betondrucks (3DCP) hat die Bauindustrie grundlegend verändert und beeinflusst zahlreiche Bereiche des täglichen Lebens. Entdecken wir die Vor- und Nachteile des Betondrucks:

Vorteile

● Flexibles Design: 3DCP ermöglicht die Erstellung komplexer und aufwendiger Designs, die mit traditionellen Konstruktionsmethoden schwierig oder unmöglich sind.

● Rapid Prototyping: Es beschleunigt den Designprozess und ermöglicht schnelle Iterationen und Modifikationen.

● Print on Demand: Dadurch verringert sich der Bedarf an Lagerfläche und die Lagerkosten sinken, da die Komponenten nach Bedarf gedruckt werden können.

● Starke und leichte Bauteile: Die so geschaffenen Strukturen sind robust und dennoch leichter, was für Branchen wie die Automobil- und Luftfahrtindustrie von Vorteil ist.

● Abfallminimierung: 3DCP verwendet nur das für das Bauteil notwendige Material, was zu weniger Abfall führt.

● Kosteneffektiv: Es kann wirtschaftlicher sein, da die Arbeitskosten sinken und Materialverschwendung vermieden wird.

● Umweltfreundlich: Die Verwendung von Recyclingmaterialien und die Reduzierung von Abfall tragen zur Nachhaltigkeit bei.

Nachteile

● Begrenzte Materialauswahl: Die Auswahl geeigneter Materialien für 3DCP muss derzeit umfassend sein.

● Begrenzte Baugröße: Die Größe der Druckkammern kann den Umfang der Konstruktion einschränken, sodass größere Teile nach dem Drucken zusammengefügt werden müssen.

● Nachbearbeitung: Viele Teile erfordern eine zusätzliche Nachbearbeitung, was den Zeit- und Kostenaufwand erhöhen kann.

● Große Mengen: Bei einer Skalierung für die Massenproduktion sinken die Kosten pro Einheit nicht wesentlich.

● Teileaufbau: Der schichtweise Herstellungsprozess kann dazu führen, dass sich die Schichten unter Belastung ablösen.

● Reduzierung von Arbeitsplätzen im verarbeitenden Gewerbe: Die Automatisierung könnte zu Arbeitsplatzverlusten im verarbeitenden Gewerbe führen.

● Konstruktionsungenauigkeiten : Bei manchen Druckern sind die Toleranzen geringer, sodass eine Nachbearbeitung erforderlich ist, um die Konstruktionsvorgaben zu erfüllen.

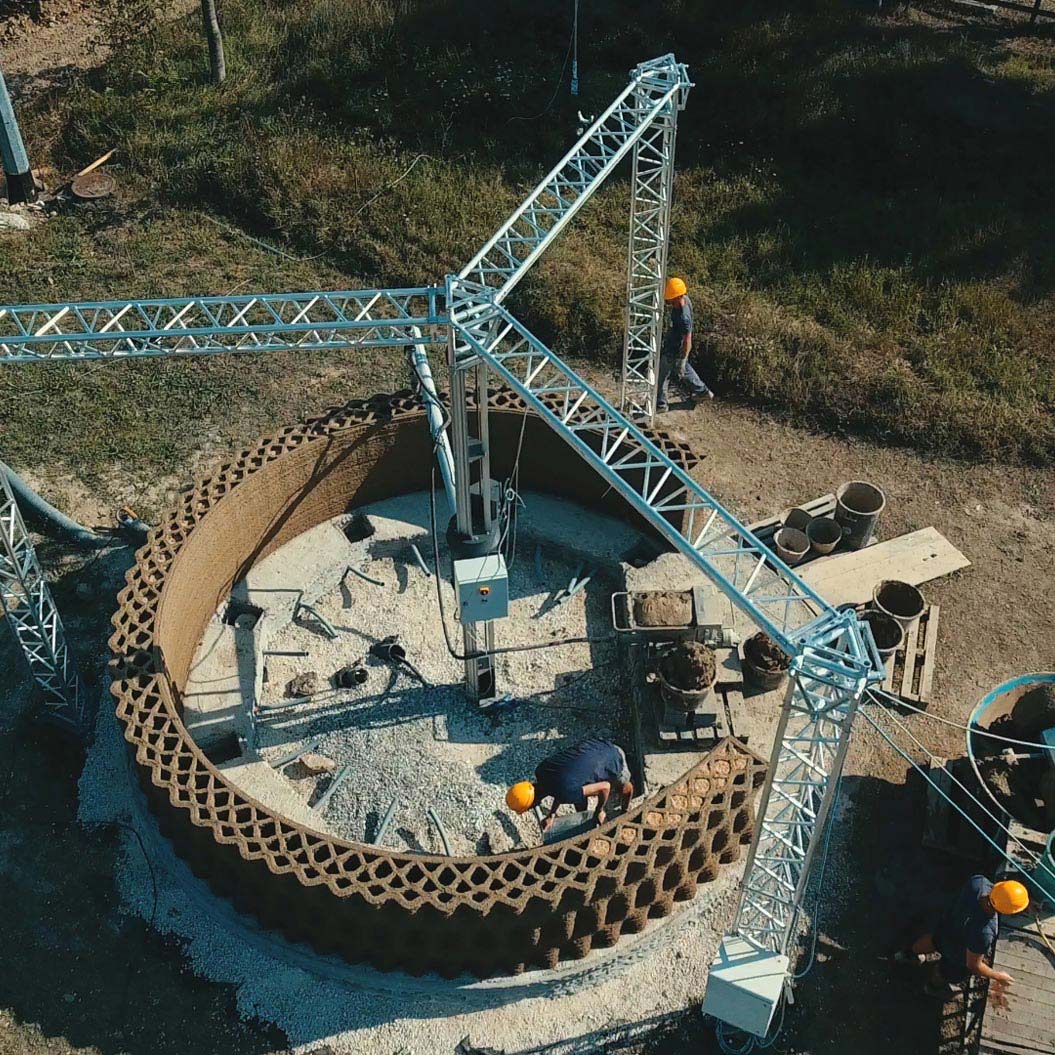

Bildquelle: WASP

Kosten eines 3D-gedruckten Hauses

Die Kosten von 3D-gedruckten Häusern sind ein Thema von großem Interesse, da diese Technologie das Potenzial hat, die Baubranche zu revolutionieren. Hier erfahren Sie alles Wichtige über die finanziellen Aspekte von 3D-gedruckten Häusern:

3D-gedruckte Häuser, die mit großen Betondruckern hergestellt werden, sind in der Regel günstiger als traditionelle Häuser. Die Kosten variieren je nach Standort, Komplexität des Designs und Größe.

Ein einfaches Einzimmerhaus ist beispielsweise schon ab etwa 10.000 US-Dollar erhältlich, wobei der Preis mit mehr Platz und komplexerer Ausstattung steigt. Ein Haus mit vier Schlafzimmern kostet etwa 50.000 US-Dollar, aufwendigere Designs können aber bis zu 500.000 US-Dollar kosten.

Die Erschwinglichkeit beruht auf mehreren Faktoren.

Materialkosten : Obwohl der beim 3D-Druck verwendete Beton teurer sein kann als herkömmlicher Baubeton, sind die Gesamtmaterialkosten aufgrund der Präzision des 3D-Drucks und des geringeren Abfalls oft niedriger.

Arbeitskosten : Die Arbeitskosten werden deutlich reduziert, da für 3D-gedruckte Häuser weniger Arbeitskräfte benötigt werden und die Bauzeit im Vergleich zu traditionellen Methoden wesentlich kürzer ist.

Nachhaltigkeit : 3D-gedruckte Häuser benötigen weniger Material, was nicht nur die Kosten senkt, sondern auch zu einem nachhaltigeren Bauprozess beiträgt.

Wichtig ist zu beachten, dass zwar der Druck selbst günstiger sein kann, andere Kosten wie Fundament, Dach, Fenster, Türen und Innenausbau jedoch in der Regel nicht reduziert werden und weiterhin mit denen konventioneller Häuser vergleichbar sind.

3D-Betondruckmaschinen auf dem Markt

Portalsystem-Drucker

BetAbram P1 : Dieser aus Slowenien stammende Drucker hat einen Bauraum von 16 x 8,2 x 2,5 Metern und ist bekannt für seine Großformatdruckfähigkeiten.

COBOD BOD2 : Es handelt sich um eine dänische Innovation mit einer enormen Baugröße von 14,6 x unbegrenzt x 8,1 Metern, geeignet für umfangreiche Bauprojekte.

Total Kustom StroyBot 6.2 : Dieser aus den USA stammende Drucker kann Strukturen innerhalb einer Baugröße von 10 x 15 x 4 Metern erzeugen.

Roboterarm-Drucker

MAXI-DRUCKER : Diese französische Maschine bietet Präzision und Flexibilität mit einer Baugröße von 12,25 x 12,25 x 7 Metern.

CyBe Construction CyBeRC 3Dp : Dieser Drucker wird in den Niederlanden angeboten und zeichnet sich durch einen kompakten Bauraum von 2,5 x 5 x 4 Metern aus. Er eignet sich ideal für kleinere Projekte.

Delta-Systemdrucker

WASP Crane WASP : Dies ist ein italienischer Drucker mit einem einzigartigen modularen Ansatz. Er kann in einem kreisförmigen Bereich mit einem maximalen Durchmesser von 6,3 Metern drucken.

Preise

Die Kosten für 3D-Hausdruckmaschinen variieren stark, von erschwinglichen Optionen wie dem BetAbram P1, der bereits ab 12.000 € erhältlich ist, bis hin zu fortschrittlicheren Systemen wie dem COBOD BOD2, die für Bauunternehmen eine erhebliche Investition darstellen können.

Mix Design

Die Zusammensetzung von Betonmischungen für den 3D-Druck ist entscheidend, da sie die Druckbarkeit, die strukturelle Integrität und die Dauerhaftigkeit der gedruckten Strukturen beeinflusst. Sie umfasst typischerweise die sorgfältige Auswahl von Materialien, darunter verschiedene Zementarten, Zuschlagstoffe, Zusatzmittel und gegebenenfalls Fasern zur Verbesserung der mechanischen Eigenschaften. Die Mischung muss die richtige Fließfähigkeit für die Extrusion und eine ausreichende Verarbeitungszeit aufweisen, um einen schichtweisen Aufbau ohne Beeinträchtigung der strukturellen Integrität zu ermöglichen.

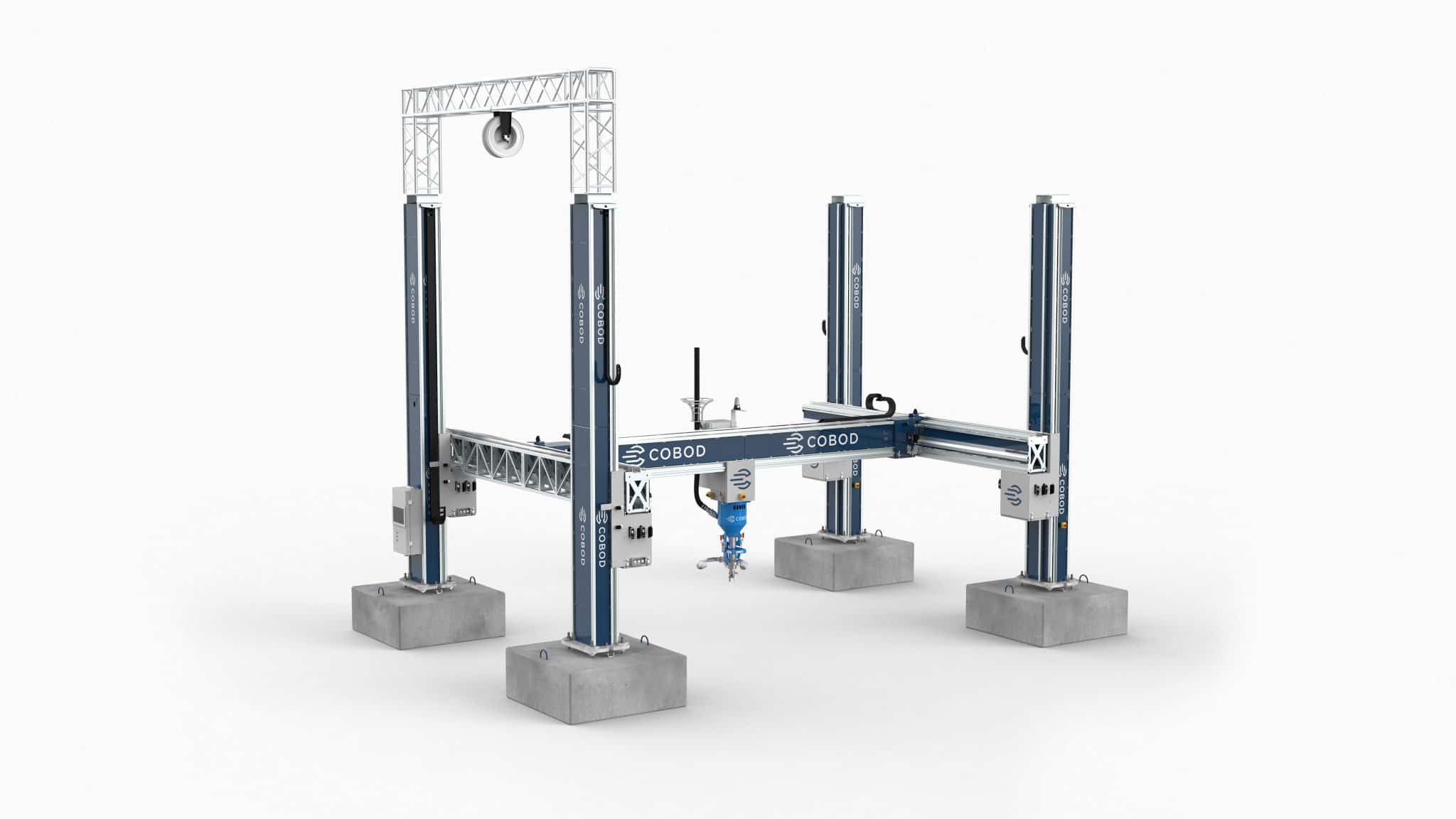

Bildquelle: COBOD

Was kann man mit Betondruck machen?

1. Bauwesen : Die wichtigste Anwendung des 3D-Betondrucks liegt im Bauwesen, wo er für den Bau von Häusern, Bürogebäuden und sogar Brücken eingesetzt wird. Dieses Verfahren bietet eine schnellere, kostengünstigere und nachhaltigere Alternative zu traditionellen Bauweisen.

2. Maßgeschneiderte Architektur : Der 3D-Betondruck ermöglicht es Architekten, mit komplexen Formen und individuellen Designs zu experimentieren und so die Grenzen der modernen Architektur zu erweitern.

3. Infrastrukturreparatur : Es kann für schnelle Reparaturen und Verstärkungen bestehender Bauwerke verwendet werden, z. B. zum Füllen von Rissen oder zum Hinzufügen von Schichten zu geschwächten Wänden.

4. Landschaftsgestaltung : Mit Betondruck lassen sich aufwendige Designs für die Landschaftsgestaltung realisieren, darunter Gartenmöbel, Gartenwege und dekorative Elemente.

5. Stadtmöbel : Bänke, Brunnen und Spielgeräte sind nur einige Beispiele für Stadtmöbel, die mit Betondruck hergestellt werden können, oft mit einzigartigen und künstlerischen Designs.

6. Denkmalpflege : Bei historischen Gebäuden, die einer Restaurierung bedürfen, können mit Hilfe des Betondrucks kunstvolle Details und spezifische architektonische Elemente nachgebildet werden, deren Herstellung von Hand zu kostspielig oder schwierig wäre.

7. Notunterkünfte : Bei Katastrophenhilfseinsätzen können mit Hilfe des Betondrucks schnell langlebige und sichere Unterkünfte für die Betroffenen geschaffen werden.

8. Militärische Anwendungen : Das Militär hat die Verwendung des 3D-Betondrucks zur Herstellung von stabilen, schnell zu montierenden Befestigungsanlagen und anderen Strukturen in Konfliktgebieten erforscht.

9. Bildung : Schulen und Universitäten integrieren den Betondruck in ihre Lehrpläne, um den Schülern innovative Bautechniken und nachhaltiges Design näherzubringen.

10. Kunst : Künstler nutzen den Betondruck, um Skulpturen und Installationen zu schaffen, die mit traditionellen Gießverfahren nicht möglich waren.
