3D-gedruckte Drohne: Vom Filament zum Flug

Drohnen, einst eine Nischentechnologie, die militärischen Anwendungen vorbehalten war, sind in das öffentliche Bewusstsein vorgedrungen und erfreuen sich in verschiedenen Sektoren großer Beliebtheit, darunter Fotografie, Landwirtschaft und sogar Lieferdienste.

Der 3D-Druck ermöglicht die Herstellung komplexer, leichter Strukturen, die ideal für die Anforderungen von Drohnenflügen geeignet sind. Er erlaubt zudem ein bisher unerreichtes Maß an Individualisierung und gibt Drohnenbegeisterten die Möglichkeit, ihre Maschinen an spezifische Bedürfnisse und Vorlieben anzupassen. Darüber hinaus reduziert die Möglichkeit, Ersatzteile bedarfsgerecht zu drucken, Ausfallzeiten und Wartungskosten erheblich und macht das Drohnenfliegen einem breiteren Publikum zugänglich.

Die Vorteile von 3D-gedruckten Drohnen

Anpassungsmöglichkeiten

Enthusiasten und Profis können Drohnen entwerfen und drucken, die auf spezifische Aufgaben zugeschnitten sind, sei es ein leichter Rahmen für Renndrohnen oder spezielle Halterungen für Fotoausrüstung.

Einfache Reparatur und Austausch von Teilen

Drohnen sind anfällig für Unfälle und Beschädigungen, insbesondere in anspruchsvollen Umgebungen. Der 3D-Druck vereinfacht die Reparatur, da Ersatzteile schnell hergestellt werden können. Anstatt auf die Lieferung vom Hersteller zu warten, können Drohnenpiloten einen neuen Propeller, ein neues Getriebe oder sogar ein komplettes Gestell direkt zu Hause oder im Feld drucken. So werden Ausfallzeiten reduziert und die Drohnen bleiben einsatzbereit.

Kosteneffizienz und Zugänglichkeit für Hobbyisten

Der Einstieg in das Drohnenhobby war bisher mit hohen Kosten verbunden, da vorgefertigte Drohnen und proprietäre Bauteile oft teuer waren. Dank 3D-Druck wird das Hobby nun auch für Hobbyisten mit kleinerem Budget zugänglicher. Indem sie ihre Drohnen selbst drucken, können sie die Kosten deutlich senken, mit verschiedenen Designs experimentieren und wertvolle Fähigkeiten im Drohnenfliegen und im 3D-Druck erlernen.

Bildquelle: Mark3D

Komponenten einer 3D-gedruckten Drohne

Rahmen- und Wohnkonstruktionen

Das Gestell bildet das Skelett der Drohne und verleiht ihr Stabilität und Form. Bei 3D-gedruckten Drohnen besteht das Gestell häufig aus leichten, aber robusten Materialien wie ABS- oder PLA-Kunststoff. Die Konstruktion des Gestells kann je nach Verwendungszweck der Drohne stark variieren – von einfach und stabil für Einsteiger bis hin zu komplex und aerodynamisch für fortgeschrittene Anwendungen. Die Gehäuse schützen die internen Komponenten und können zudem individuell angepasst werden, um zusätzliche Ausrüstung aufzunehmen oder die Aerodynamik zu verbessern.

Propeller und ihre Konstruktionsvarianten

Propeller sind entscheidend für Auftrieb und Manövrierfähigkeit der Drohne. Obwohl sie aufgrund der erforderlichen Präzision und Balance üblicherweise nicht im 3D-Druckverfahren hergestellt werden, lässt sich ihr Design mithilfe von 3D-Modellierungssoftware vor der Fertigung optimieren. Variationen im Propellerdesign beeinflussen Geschwindigkeit, Stabilität und Geräuschpegel der Drohne und ermöglichen so ein individuell angepasstes Flugerlebnis.

Bildquelle: Autodesk

Bauen Sie Ihre eigene 3D-gedruckte Drohne

Schritt-für-Schritt-Anleitung zum Bau eines einfachen Quadcopters

1. Rahmen entwerfen oder herunterladen : Beginnen Sie entweder damit, Ihren Rahmen selbst zu entwerfen oder ein vorgefertigtes Modell von einer 3D-Druck-Ressourcenseite herunterzuladen.

2. Rahmen drucken : Drucken Sie die Rahmenkomponenten mit einem 3D-Drucker. PLA- oder ABS-Filament wird aufgrund seines ausgewogenen Verhältnisses von Festigkeit und Gewicht empfohlen.

3. Nicht gedruckte Teile beschaffen : Motoren, Regler, Flugsteuerung, Akku und Propeller von einem vertrauenswürdigen Lieferanten kaufen.

4. Motoren und Regler montieren : Die Motoren am Rahmen befestigen und mit den Reglern verbinden, die wiederum mit dem Flugregler verbunden werden.

5. Flugsteuerung installieren : Befestigen Sie die Flugsteuerung am Rahmen und achten Sie dabei auf die richtige Ausrichtung.

6. Akku anschließen : Platzieren Sie den Akku so, dass die Drohne ausbalanciert ist, und schließen Sie ihn an die Stromverteilerplatine oder die ESCs an.

7. Montage der Propeller : Montieren Sie die Propeller an den Motoren und achten Sie darauf, dass sie in der richtigen Ausrichtung für ihre jeweiligen Positionen angebracht sind.

8. Abschließende Kontrollen : Überprüfen Sie alle Verbindungen nochmals und stellen Sie sicher, dass alles sicher ist.

Ressourcen zum Auffinden von Modellen und Teilen

● Websites wie Thingiverse , MyMiniFactory , Cults3D und Thangs bieten eine große Auswahl an 3D-Modellen speziell für Drohnen. Sie können die STL-Dateien direkt herunterladen, und einige sind sogar kostenlos!

● CAD-Software wie AutoCAD , Blender und SolidWorks kann eine großartige Hilfe beim Designprozess sein.

● Online-Hobbyläden und Foren sind hervorragende Anlaufstellen, um Empfehlungen für elektronische Bauteile zu finden.

Tipps zum Zusammenbau und Testen der Drohne

● Ausbalancierung : Achten Sie darauf, dass die Drohne ausbalanciert ist; eine unausbalancierte Drohne kann schwer zu steuern sein.

● Firmware : Aktualisieren Sie die Firmware des Flugreglers vor Ihrem ersten Flug auf die neueste Version.

● Kalibrierung : Kalibrieren Sie die ESCs und die Sensoren des Flugreglers gemäß den Anweisungen des Herstellers.

● Testflug : Führen Sie einen Testflug in einem offenen Bereich ohne Hindernisse und Personen durch, um sicherzustellen, dass die Drohne ordnungsgemäß funktioniert.

● Fehlerbehebung : Sollte die Drohne ein unberechenbares Verhalten zeigen, überprüfen Sie häufig auftretende Probleme wie lose Verbindungen oder eine falsche Propellerplatzierung.

Denken Sie daran: Sicherheit geht vor. Beachten Sie stets die örtlichen Vorschriften für Drohnenflüge und fliegen Sie niemals in der Nähe von Flughäfen oder in Sperrzonen.

Bildquelle: Autodesk

Herausforderungen und Überlegungen

Technische Herausforderungen bei Design und Druck

● Materialauswahl : Die richtige Balance zwischen Gewicht und Festigkeit zu finden, ist entscheidend. Die Materialien müssen leicht genug für den Flugbetrieb, aber gleichzeitig robust genug sein, um Abstürzen und Umwelteinflüssen standzuhalten.

● Präzision : Drohnen erfordern eine hohe Präzision ihrer Bauteile, insbesondere bei Komponenten wie Propellern, wo selbst geringfügige Unwuchten die Leistung beeinträchtigen können.

● Wärmemanagement : Elektronische Bauteile erzeugen Wärme. Die Konstruktion muss eine ausreichende Kühlung gewährleisten, um eine Überhitzung zu verhindern.

● Aerodynamik : Rahmen und Gehäuse müssen so konstruiert sein, dass der Luftwiderstand minimiert und der Auftrieb für einen effizienten Flug maximiert wird.

Rechtliche und sicherheitstechnische Aspekte des Drohnenflugs

● Vorschriften : Viele Länder haben Vorschriften für Drohnenflüge, wie z. B. Höhenbegrenzungen, Flugverbotszonen und Registrierungspflichten.

● Datenschutz : Mit Kameras ausgestattete Drohnen müssen die Datenschutzgesetze beachten und Aufnahmen in Bereichen vermeiden, in denen Einzelpersonen Privatsphäre erwarten.

● Haftung : Im Falle eines Unfalls können Drohnenbetreiber für Schäden oder Verletzungen, die durch ihre Drohnen verursacht werden, haftbar gemacht werden.

● Versicherung : In einigen Regionen ist für Drohnenbetreiber der Abschluss einer Versicherung vorgeschrieben, insbesondere bei gewerblicher Nutzung.

Drohnenbegeisterte müssen sich über die neuesten Vorschriften und bewährten Verfahren informieren, um ein sicheres und legales Fliegen zu gewährleisten.

Bildquelle: Autodesk

3D-Druck von Drohnenteilen bei 3DSPRO

Wir von 3DSPRO sind darauf spezialisiert, Ihre Drohnenträume mit unseren 3D-Druckdienstleistungen Wirklichkeit werden zu lassen. Unser Angebot ist speziell auf die Bedürfnisse von Drohnenbegeisterten und -profis zugeschnitten, die Wert auf Präzision, Langlebigkeit und innovative Drohnenteile legen.

SLA-Druck für detaillierte Bauteile

Unser SLA-Druckverfahren eignet sich ideal für die Herstellung komplexer Drohnenbauteile, die glatte Oberflächen und hohe Detailgenauigkeit erfordern, wie beispielsweise Kamerahalterungen und Zierelemente. Die Präzision des SLA-Drucks gewährleistet die perfekte Wiedergabe jeder Kurve und Kontur, was für die Aerodynamik und Funktionalität der Drohnenkomponenten unerlässlich ist.

SLS und MJF für robuste Funktionsteile

Für Bauteile, die den Belastungen im Flug standhalten müssen, bieten unsere SLS- und MJF-Druckverfahren die erforderliche Robustheit. Diese Technologien eignen sich ideal zur Herstellung langlebiger Rahmen, Fahrwerke und Schutzvorrichtungen, die leicht und dennoch stabil genug sind, um die wichtigen Komponenten der Drohne bei harten Landungen oder unerwarteten Stößen zu schützen.

SLM für Hochleistungsmetallteile

Unser SLM-Druckverfahren ermöglicht bei Bedarf die Herstellung von Metallteilen mit überlegener Festigkeit und Wärmebeständigkeit. Es eignet sich besonders für die Fertigung kundenspezifischer Motorhalterungen oder Kühlkörper, die den hohen Leistungsanforderungen moderner Drohnen gerecht werden.

3D Plus™-Services für eine bessere Oberflächengüte

Über den reinen 3D-Druck hinaus sorgen die 3D Plus™-Services von 3DSPRO dafür, dass jedes Teil perfekt passt und gut aussieht! Vom Lackieren bis zum Polieren bieten wir eine Vielzahl von Oberflächenveredelungstechniken an, um das Aussehen und die Leistung Ihrer Drohnenteile zu verbessern.

Sofortige Angebotserstellung für einen optimierten Bestellprozess

Unser Sofortangebotssystem vereinfacht die Bestellung Ihrer individuellen Drohnenteile. Mit wenigen Klicks erhalten Sie ein detailliertes Angebot inklusive Preisen und voraussichtlichen Lieferzeiten – so einfach war die Planung Ihres Drohnenprojekts noch nie.

Wir von 3DSPRO haben uns der Bereitstellung hochwertigster 3D-gedruckter Drohnenteile verschrieben, die exakt auf Ihre Spezifikationen zugeschnitten und effizient geliefert werden. Ob Sie eine Drohne von Grund auf neu entwickeln oder ein bestehendes Modell aufrüsten möchten – unsere Dienstleistungen sind darauf ausgelegt, Ihr Drohnenerlebnis zu optimieren.

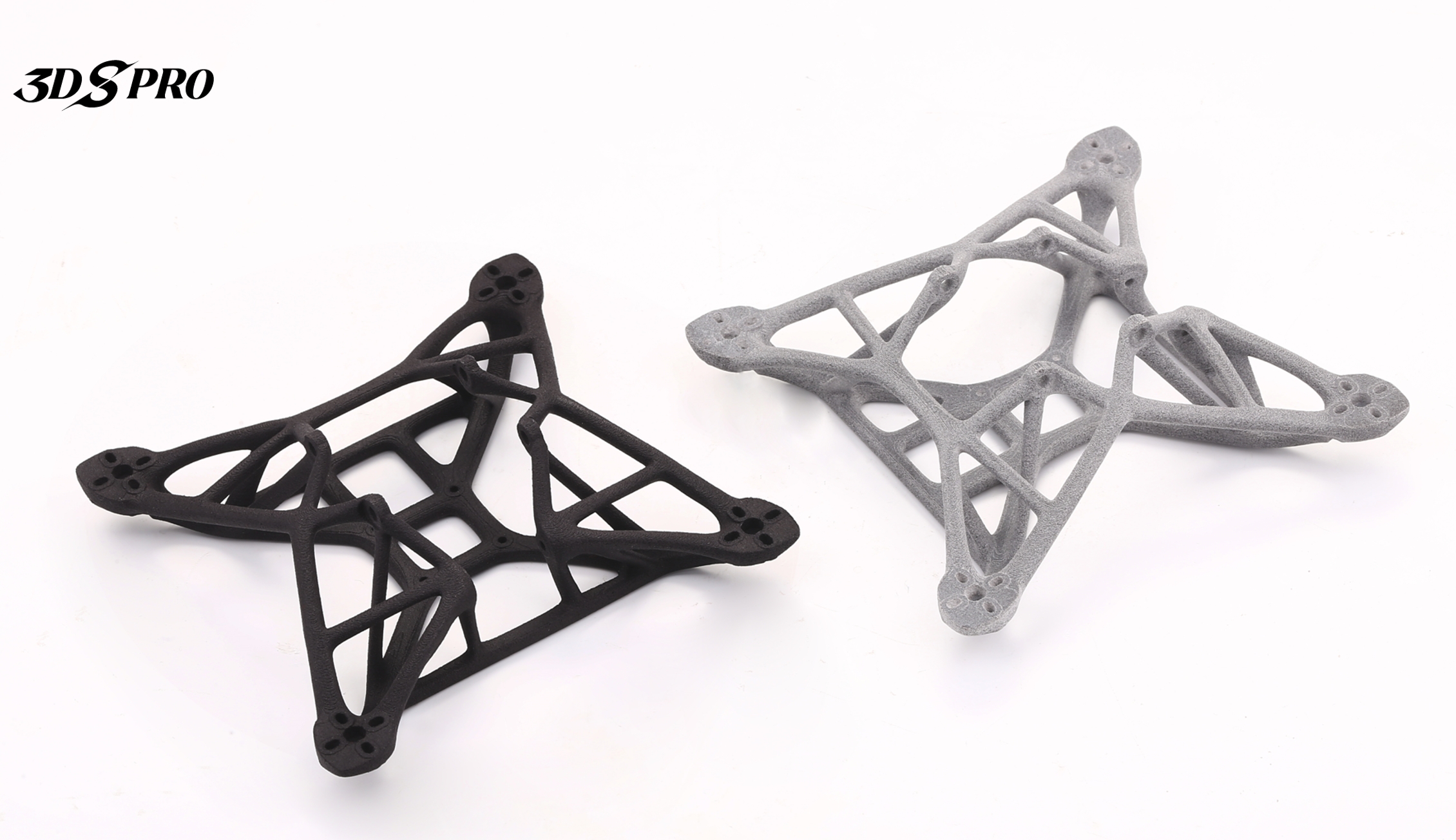

3DSPRO 3D-gedruckte Drohnenteile (MJF- und SLS-3D-Druck)
