Leitfaden zur Nachbearbeitung von 3D-Drucken: Galvanisierung

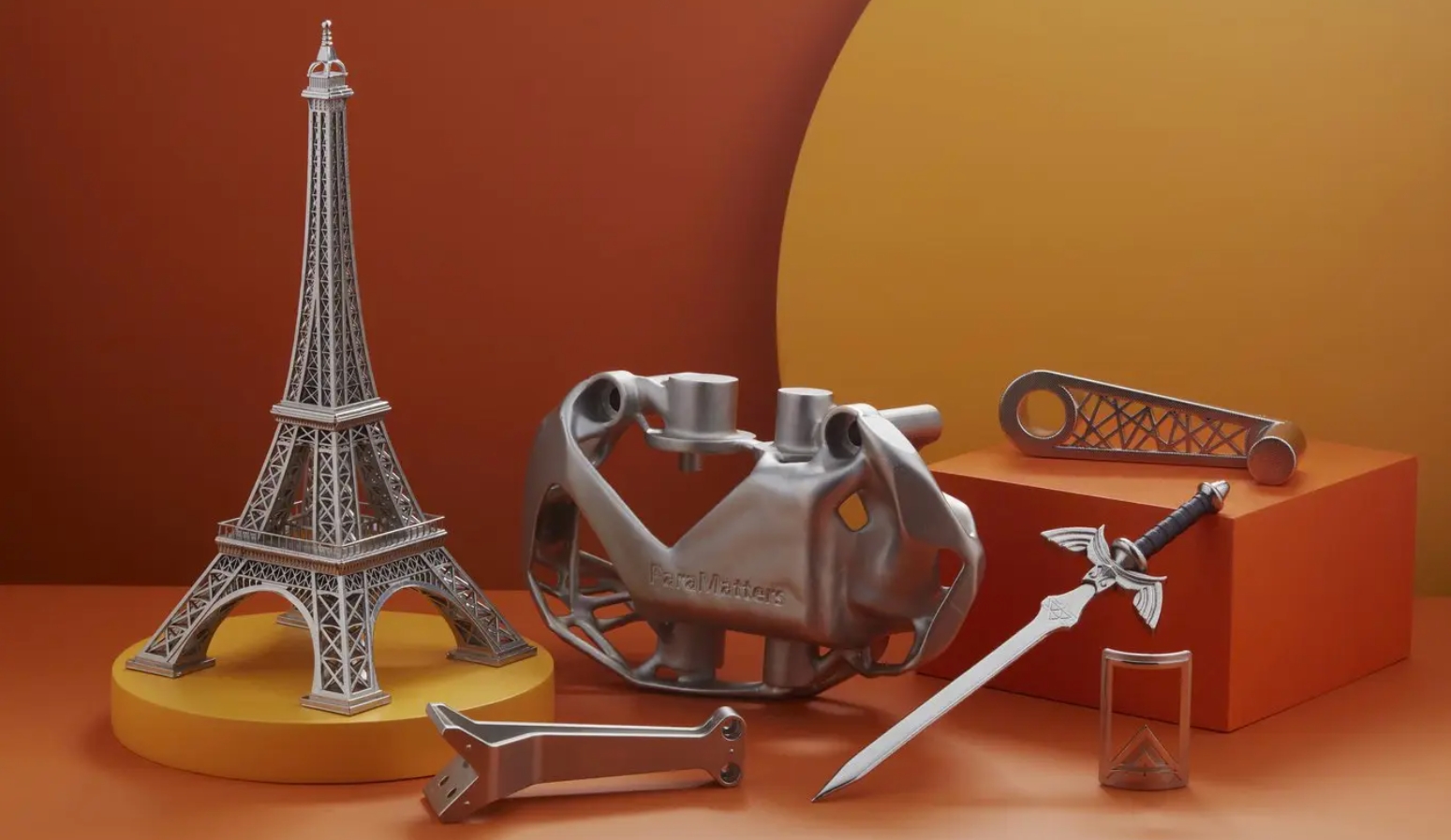

Was ist Galvanisierung?

Die Galvanisierung ist ein Veredelungsverfahren, das in verschiedenen Branchen zur Verbesserung der Eigenschaften von Metallgegenständen eingesetzt wird. Dabei wird durch ein elektrochemisches Verfahren eine dünne Metallschicht auf die Oberfläche eines anderen Metalls aufgebracht. Ursprünglich konnten Metalle nur mit anderen Metallen galvanisiert werden, doch dank jüngster technologischer Fortschritte lassen sich nun auch Nichtmetalle mit diesem Verfahren veredeln.

Im Kern nutzt die Galvanisierung einen elektrischen Strom, um gelöste Metallkationen zu reduzieren, sodass diese eine zusammenhängende Metallbeschichtung auf einer Elektrode bilden, typischerweise dem Objekt, das beschichtet werden soll.

Der Prozess beginnt mit der Herstellung einer Elektrolysezelle, die aus zwei wesentlichen Komponenten besteht: der Anode (positive Elektrode) und der Kathode (negative Elektrode). Diese Elektroden werden in eine Elektrolytlösung eingetaucht, die Ionen des abzuscheidenden Metalls enthält. Beim Anlegen von Strom wird eine Reaktion ausgelöst, bei der sich Metallionen aus der Lösung an der Kathode abscheiden und so nach und nach eine Schicht des Abscheidungsmetalls bilden.

Die Galvanisierung ist eine wertvolle Oberflächenveredelungstechnik für Branchen, die von der Schmuck- und Automobilherstellung bis hin zur Elektronik- und Luft- und Raumfahrttechnik reichen.

Bildquelle: Formlabs

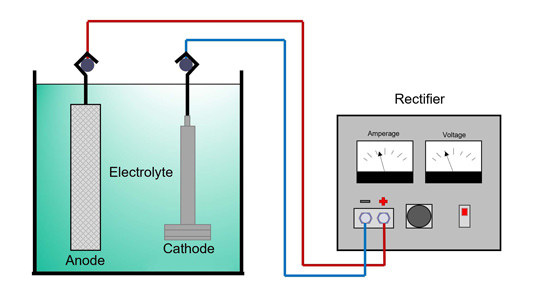

Galvanisierungsverfahren

Herstellung des Substrats

Bevor mit der Galvanisierung begonnen werden kann, muss das Substrat – also der zu beschichtende Gegenstand – gründlich gereinigt werden. Dazu gehört die Entfernung von Schmutz, Fett oder Oxidationsrückständen, um sicherzustellen, dass die Metallbeschichtung ordnungsgemäß haftet.

Badezimmerausstattung

Es wird ein Elektrolytbad hergestellt, eine Lösung, die die Metallionen des zu plattierenden Metalls enthält. Das Substrat wird anschließend in dieses Bad eingetaucht und mit dem Minuspol einer Stromquelle verbunden; es bildet die Kathode.

Anoden- und Kathodenanschluss

Ein Metallstab aus dem Beschichtungsmaterial wird an den Pluspol der Stromquelle angeschlossen und dient als Anode. Dieser Stab löst sich langsam auf und liefert die für die Beschichtung benötigten Metallionen.

Anwendung von elektrischem Strom

Sobald alles an seinem Platz ist, wird ein elektrischer Strom angelegt. Der Strom bewirkt, dass sich die Metallionen im Bad zum negativ geladenen Substrat bewegen und sich an dessen Oberfläche anlagern.

Schichtung

Die Dicke der Metallschicht lässt sich durch die Dauer des Galvanisierungsprozesses und die Stärke des elektrischen Stroms steuern. Je länger der Prozess dauert, desto dicker ist die Metallbeschichtung.

Nachbehandlung nach der Galvanisierung

Nachdem die gewünschte Schichtdicke erreicht ist, wird das Substrat aus dem Bad entnommen. Zur Verbesserung der Beschichtungsqualität können weitere Behandlungsschritte wie Spülen, Trocknen und Polieren durchgeführt werden.

Qualitätsprüfung

Im letzten Schritt wird das beschichtete Objekt auf Gleichmäßigkeit, Haftung und Dicke geprüft, um sicherzustellen, dass es die geforderten Spezifikationen erfüllt.

Bildquelle: US Chrome

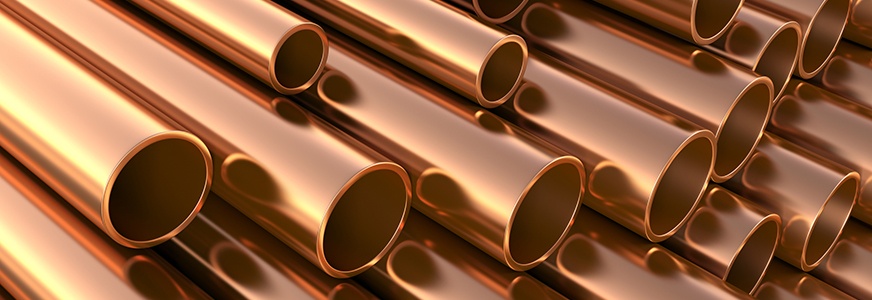

Vorteile der Galvanisierung

1. Erhöhte Haltbarkeit: Durch die Galvanisierung entsteht eine Schutzschicht, die die Lebensdauer der Bauteile erhöht, indem sie Verschleiß und Korrosion widersteht.

2. Verbesserte Ästhetik: Eine galvanisierte Oberfläche kann das Erscheinungsbild eines Objekts deutlich verbessern und es dadurch attraktiver und marktfähiger machen.

3. Reduzierte Reibung: Bestimmte galvanische Materialien, wie Nickel, können die Reibung verringern, was zu einer besseren Leistung und geringerem Verschleiß führt.

4. Überlegene elektrische Leitfähigkeit: Metalle wie Silber können bei der Galvanisierung die elektrische Leitfähigkeit verbessern, was für elektronische Bauteile von entscheidender Bedeutung ist.

5. Hitzebeständigkeit: Einige Galvanisierungsverfahren ermöglichen es Bauteilen, extrem hohen Temperaturen standzuhalten und sie so vor hitzebedingten Schäden zu schützen.

6. Magnetische Eigenschaften: Die stromlose Vernickelung wird beispielsweise in magnetischen Anwendungen eingesetzt, etwa bei der Herstellung von Computerfestplatten.

7. Erhöhte Härte: Durch Galvanisierung können Materialien verstärkt werden, wodurch sie robuster und weniger anfällig für Beschädigungen bei Stößen werden.

8. Licht- und Energieabsorption: Bestimmte Arten der Galvanisierung können Licht und Energie absorbieren, was in Branchen wie der Luft- und Raumfahrt von entscheidender Bedeutung ist.

Bildquelle: Sharretts Plating

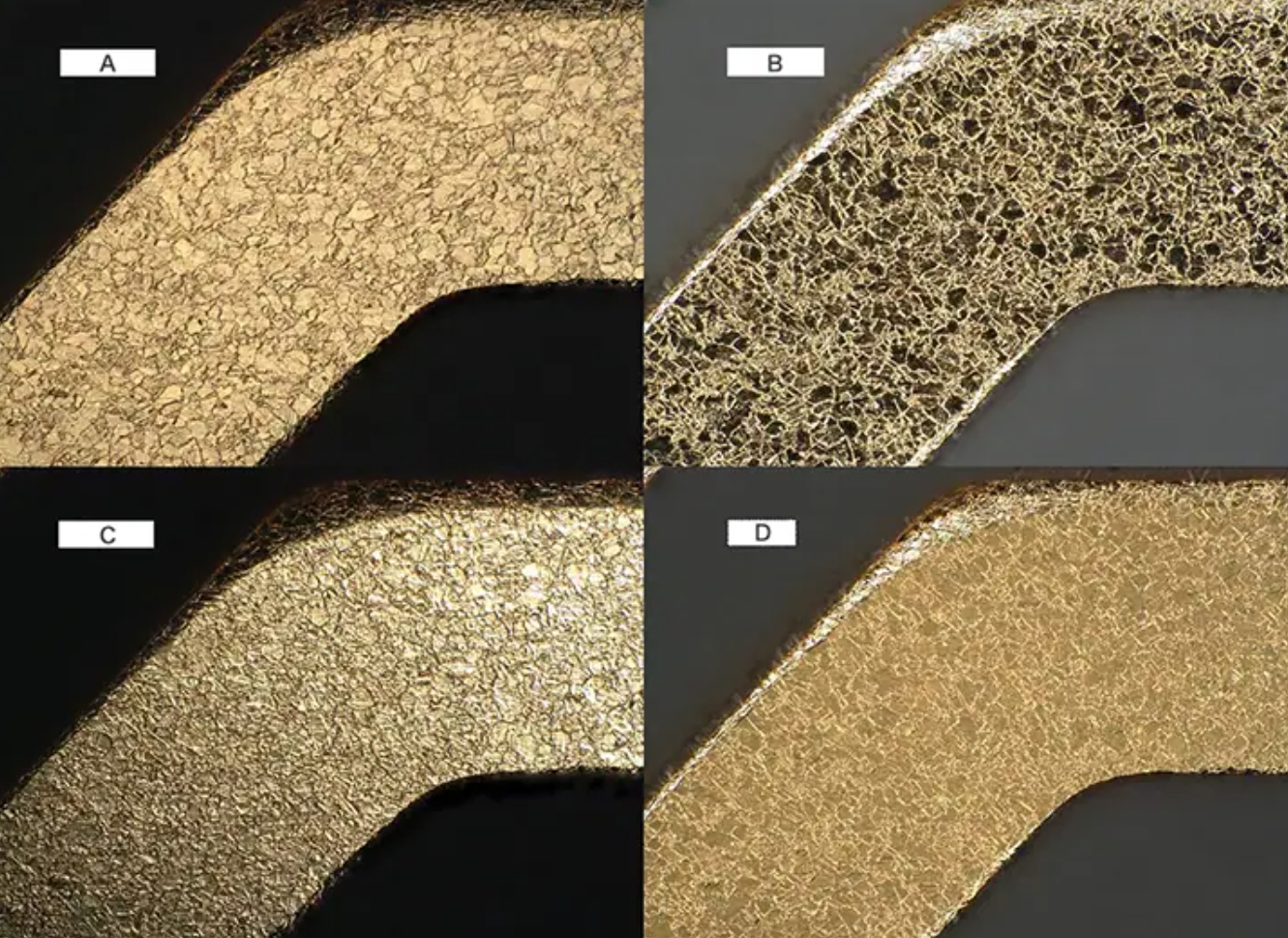

Grenzen der Galvanisierung

1. Komplexität: Der Galvanisierungsprozess kann kompliziert und schwierig durchzuführen sein, da er eine präzise Kontrolle verschiedener Parameter erfordert.

2. Kosten: Galvanisieren kann teuer sein, insbesondere bei großen oder komplexen Objekten, da dafür Materialien und Energie benötigt werden.

3. Umweltauswirkungen: Bei dem Verfahren können gefährliche Abfälle und Nebenprodukte entstehen, die ordnungsgemäß entsorgt werden müssen, um Umweltschäden zu vermeiden.

4. Dickenbeschränkungen: Bei der Galvanisierung werden typischerweise sehr dünne Metallschichten erzeugt, die für bestimmte Anwendungen möglicherweise keine ausreichend dicke Schicht bilden.

5. Materialbeschränkungen: Nicht alle Materialien können galvanisiert werden, und die Auswahl der Metalle für die Beschichtung kann durch Faktoren wie Kompatibilität und Kosten eingeschränkt sein.

Bildquelle: KEYENCE

Arten von Galvanisierungsverfahren

Massenplattierung

Die Massengalvanisierung, auch Trommelgalvanisierung genannt, eignet sich für die Beschichtung großer Mengen kleiner Bauteile. Die Teile werden in eine rotierende Trommel gegeben, die in die Galvanisierungslösung eingetaucht ist. Dies ermöglicht eine gleichmäßige Beschichtung und eine effiziente Verarbeitung.

Gestellgalvanisierung

Beim Gestellgalvanisieren werden die Werkstücke auf einem Gestell befestigt, bevor sie in das Galvanisierbad eingetaucht werden. Dieses Verfahren eignet sich ideal für größere oder empfindlichere Werkstücke, die eine gleichmäßige Oberfläche erfordern.

Kontinuierliche Plattierung

Die kontinuierliche Galvanisierung wird für Drähte, Bänder oder Rohre eingesetzt. Dabei wird das Substrat nacheinander durch mehrere Galvanisierbäder geführt. Es ist ein effizientes Verfahren für die Massenproduktion.

Inline-Beschichtung

Die Inline-Beschichtung ähnelt der kontinuierlichen Beschichtung; es handelt sich dabei um einen optimierten Prozess, bei dem die Teile ohne Unterbrechung verschiedene Vorbehandlungs- und Beschichtungsstufen durchlaufen, oft im Rahmen einer automatisierten Produktionslinie.

Direkte Galvanisierung

Bei der direkten Galvanisierung werden Metallionen direkt auf das zu beschichtende Objekt aufgebracht. Es ist das einfachste Verfahren und wird häufig für eine Vielzahl von Anwendungen eingesetzt.

Indirekte Galvanisierung

Bei der indirekten Galvanisierung werden zunächst Metallionen auf einer Elektrode abgeschieden, die anschließend mit dem Werkstück in Kontakt gebracht wird. Dieses Verfahren eignet sich für spezielle Beschichtungsanforderungen.

Bildquelle: Techmetals

Optionen für Galvanisierungsmaterialien

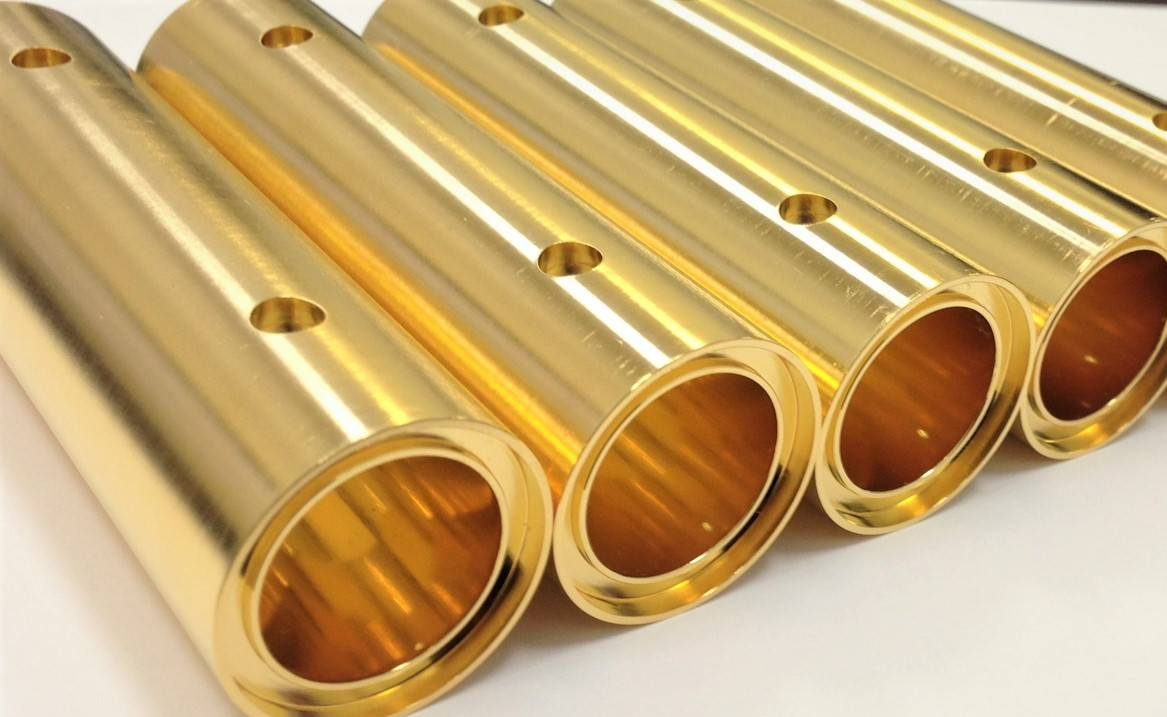

Gold

Gold ist bekannt für seine hervorragende Leitfähigkeit und Anlaufbeständigkeit. Es wird häufig in der High-End-Elektronik und der Luft- und Raumfahrt eingesetzt.

Silber

Silber ist ein weiteres hochleitfähiges Metall, das zudem anlaufbeständig ist. Es wird häufig in elektrischen Bauteilen verwendet.

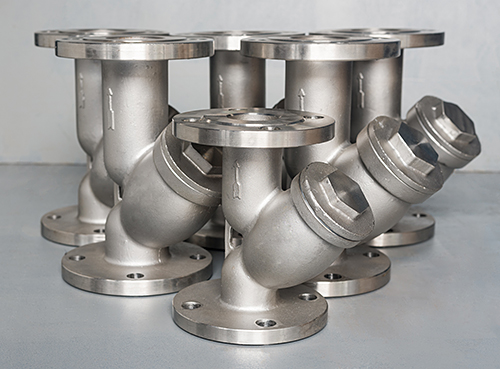

Nickel

Nickelbeschichtungen sind aufgrund ihrer Härte und Haltbarkeit beliebt und bieten Verschleiß- und Korrosionsbeständigkeit. Sie finden breite Anwendung bei Automobil- und Industrieteilen.

Kupfer

Kupfer wird aufgrund seiner überlegenen elektrischen Leitfähigkeit gewählt und dient oft als Grundierung, bevor andere Metalle aufgebracht werden.

Zink

Zink wird aufgrund seiner Fähigkeit, vor Korrosion zu schützen, bevorzugt und eignet sich daher ideal zum Beschichten von Befestigungselementen, Stahlteilen und Automobilkomponenten.

Chrom

Chromplattierung wird aufgrund ihrer hohen Härte und glänzenden Oberfläche verwendet und findet sich häufig sowohl in dekorativen Anwendungen als auch in langlebigen Beschichtungen.

Titan

Dieses Metall wird wegen seines guten Festigkeits-Gewichts-Verhältnisses und seiner Korrosionsbeständigkeit geschätzt und eignet sich für medizinische Geräte und Luft- und Raumfahrtkomponenten.

Messing

Die galvanische Beschichtung von Messing wird aufgrund ihres Aussehens und ihrer antimikrobiellen Eigenschaften gewählt und findet häufig Anwendung bei Einrichtungsgegenständen und Musikinstrumenten.

Cadmium

Obwohl Cadmium aufgrund von Umweltbedenken weniger gebräuchlich ist, bietet es eine ausgezeichnete Korrosionsbeständigkeit und wird in der Luft- und Raumfahrt eingesetzt.

Eisen

Eisenplattierungen werden aufgrund ihrer magnetischen Eigenschaften verwendet und finden sich häufig in Festplattenlaufwerken und anderen magnetischen Speichermedien.

Bildquelle: Valence Surface Technologies

Anwendungen der Galvanisierung

1. Luft- und Raumfahrt: In der Luft- und Raumfahrtindustrie ist die Galvanisierung von entscheidender Bedeutung für die Verbesserung der Festigkeit, Haltbarkeit und Korrosionsbeständigkeit von Flugzeugkomponenten. Sie wird bei Triebwerksteilen, Fahrwerken und sogar Kabineneinrichtungen eingesetzt, um deren Beständigkeit gegenüber den extremen Bedingungen im Flug und der Witterungseinflüsse zu gewährleisten.

2. Automobilindustrie: Die Automobilindustrie nutzt die Galvanisierung sowohl für funktionale als auch für dekorative Zwecke. Bauteile wie Zahnräder, Lager und Befestigungselemente werden galvanisiert, um Verschleiß und Korrosion zu widerstehen. Auch Zierleisten und Embleme werden galvanisiert, um Aussehen und Haltbarkeit zu verbessern.

3. Elektronik: Die Galvanisierung ist in der Elektronikindustrie unerlässlich, um leitfähige Leiterbahnen und Verbindungen herzustellen. Sie wird bei der Fertigung von Halbleitern, Steckverbindern und anderen kritischen elektronischen Bauteilen eingesetzt.

4. Medizinprodukte: In der Medizintechnik wird die Galvanisierung zur Herstellung biokompatibler Oberflächen auf Geräten eingesetzt, die mit dem menschlichen Körper in Kontakt kommen, wie z. B. chirurgische Instrumente und Implantate.

5. Verteidigung: Militärische Ausrüstung und Fahrzeuge profitieren von galvanischen Beschichtungen, die einen verbesserten Schutz vor umweltbedingtem und betriebsbedingtem Verschleiß bieten.

6. Energie: Im Energiesektor wird die Galvanisierung eingesetzt, um Komponenten von Stromerzeugungssystemen, wie beispielsweise Turbinen, zu beschichten und so die Effizienz und die Widerstandsfähigkeit gegenüber rauen Bedingungen zu verbessern.

7. Konsumgüter: Von Haushaltsgeräten bis hin zu persönlichen Gadgets wird die Galvanisierung eingesetzt, um einer breiten Palette von Konsumgütern eine schützende und attraktive Oberfläche zu verleihen.

8. Weltraumforschung: Komponenten, die bei Weltraummissionen eingesetzt werden, werden häufig galvanisiert, um dem Vakuum des Weltraums, extremen Temperaturen und Strahlung standzuhalten.

Bildquelle: Aerospace Metals

3DSPRO Galvanisierung von 3D-gedruckten Harz- und Metallteilen

3DSPRO kombiniert galvanische Oberflächenveredelung mit 3D-Druck und bietet so fortschrittliche Lösungen für 3D-gedruckte Teile aus Harz und Metall. Wir bieten maßgeschneiderte Galvanisierungsdienstleistungen, die exakt auf Ihre individuellen Anforderungen abgestimmt sind.

Ob aus ästhetischen oder funktionalen Gründen – 3DSPRO gewährleistet eine hochwertige Oberflächenveredelung, die das Aussehen und die Leistung der galvanisierten 3D-Drucke verbessert.

Wir setzen uns für nachhaltige Praktiken ein und minimieren Abfall und Umweltbelastung, indem wir die Galvanisierungsprozesse optimieren und, wo immer möglich, umweltfreundliche Materialien verwenden.

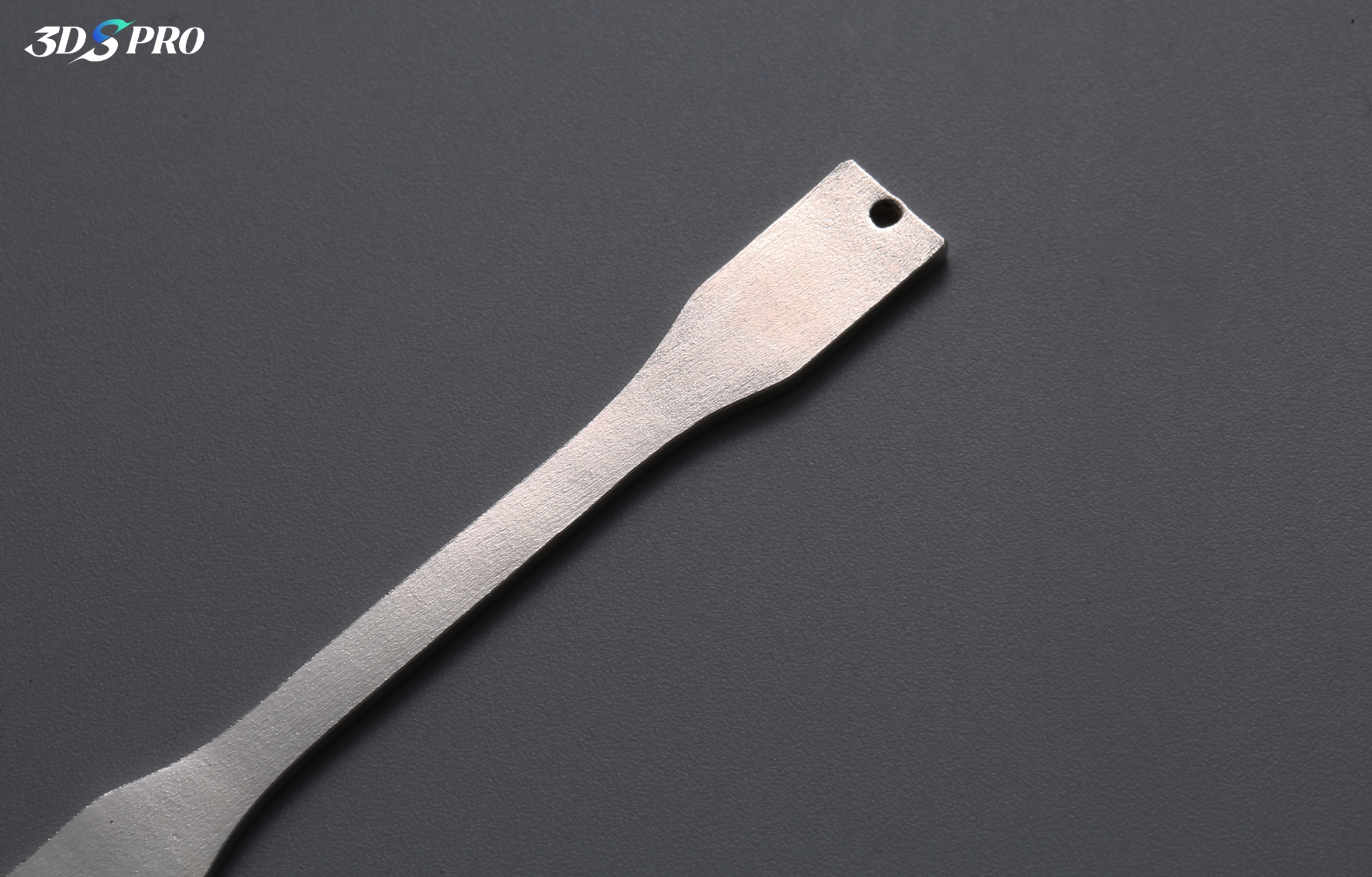

3DSPRO Galvanisiertes 3D-gedrucktes Aluminiummuster:
