3D-Druck mit Kohlenstofffasern: Verfahren, Materialien und Vorteile

Was sind Kohlenstofffasermaterialien im 3D-Druck?

Kohlenstofffasermaterialien im 3D-Druck bezeichnen Filamente oder Pulver, die Kohlenstofffasern in ein Standard-Kunststoffbasismaterial einarbeiten und so dessen Eigenschaften und Leistung verbessern. 3D-druckbare Kohlenstofffasern zeichnen sich durch ein außergewöhnliches Festigkeits-Gewichts-Verhältnis aus und werden häufig in Hochleistungsanwendungen eingesetzt.

Zusammensetzung der Kohlenstofffaserfilamente

Die in 3D-Druckverfahren verwendeten Kohlenstofffasern sind typischerweise kurze Stränge, sogenannte Kurzfasern, die klein genug sind, um die Düse des Druckers zu passieren. Sie werden mit Thermoplasten wie PLA, ABS, PETG, Nylon oder Polycarbonat vermischt.

3D-druckbare Kohlenstofffaser-Kunststoffpulver

Neben Kohlenstofffaserfilamenten gibt es auch 3D-druckbare Kohlenstofffaser-Kunststoffpulver, die insbesondere beim selektiven Lasersintern (SLS) eingesetzt werden. Diese Pulver bestehen typischerweise aus einem Nylon-Basismaterial, das mit Kohlenstofffasern verstärkt ist.

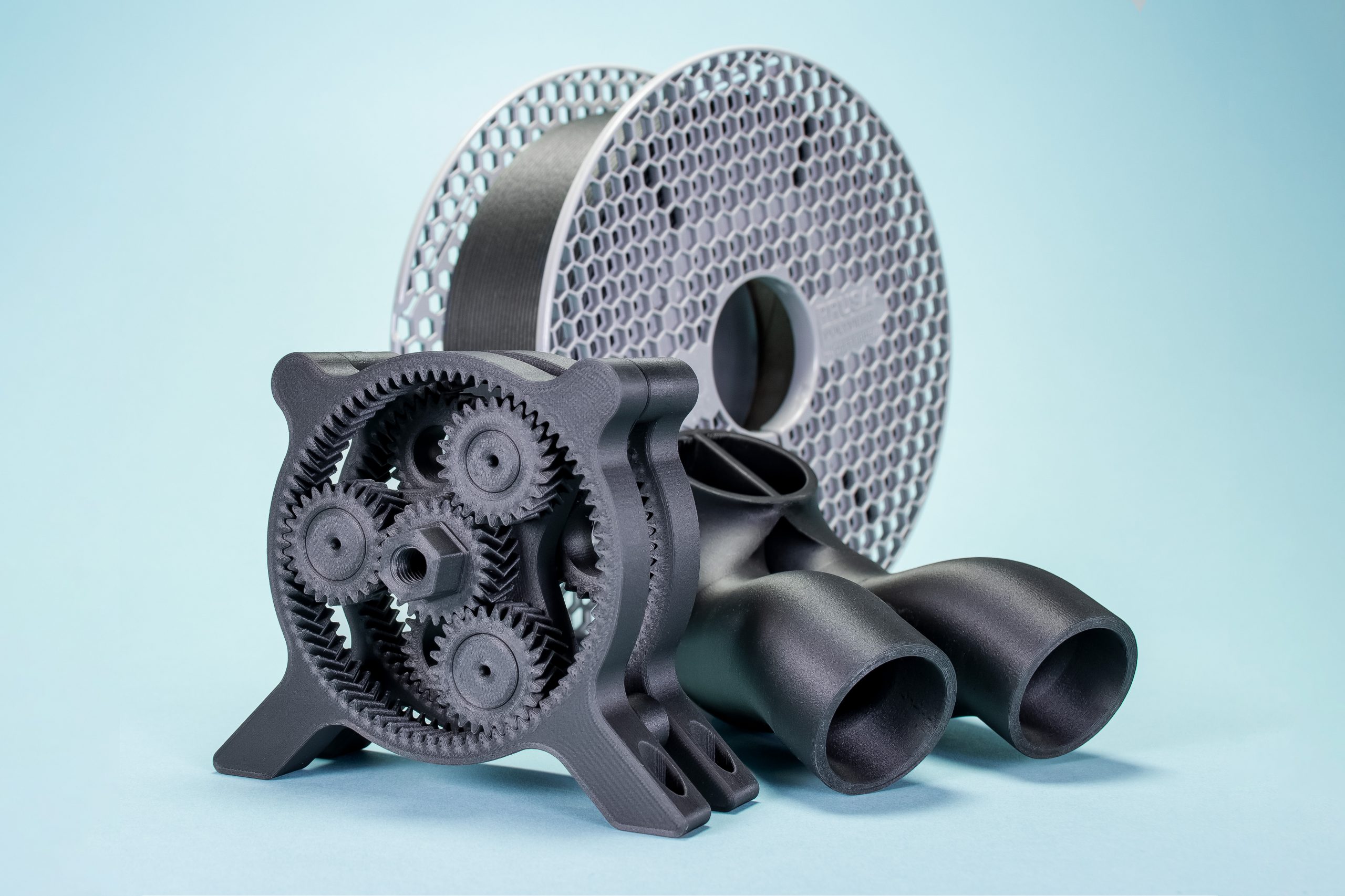

Bildquelle: Prusament PA11 (Nylon) Carbonfaser Schwarz

Arten von 3D-Druck-Kohlenstofffasermaterialien

1. Kohlenstofffaserfilamente

Dies sind die gängigsten Kohlenstofffasermaterialien für FDM-3D-Drucker (Fused Deposition Modeling). Die Filamente bestehen aus einer Mischung von Kohlenstofffasern und Standardkunststoffen wie PLA, ABS, PETG, Nylon oder Polycarbonat. Die Kohlenstofffasern sind typischerweise kurze, geschnittene Stränge, die mit dem Kunststoff zu einem Verbundfilament vermischt werden.

2. Endlos-Kohlenstofffaserfilamente

Im Gegensatz zu geschnittenen Kohlenstofffaserfilamenten werden bei Endlos-Kohlenstofffaserfilamenten durchgehende Kohlenstofffasern in ein thermoplastisches Basismaterial eingebettet. Für diese Filamente werden spezielle 3D-Drucker mit zwei Extrudern benötigt: einem für das Thermoplast und einem für die Kohlenstofffaser. Bauteile aus Endlos-Kohlenstofffasern sind extrem robust und werden häufig in professionellen und industriellen Anwendungen eingesetzt.

3. Kohlenstofffaserverstärkte Pulver

Beim selektiven Lasersintern (SLS) sind Kohlenstofffasermaterialien in Form von verstärkten Pulvern, typischerweise auf Nylonbasis, erhältlich. Diese Pulver enthalten kurze Kohlenstofffasern, die den gedruckten Teilen erhöhte Festigkeit und Steifigkeit verleihen. Die SLS-Technologie ermöglicht komplexe Geometrien und feine Details.

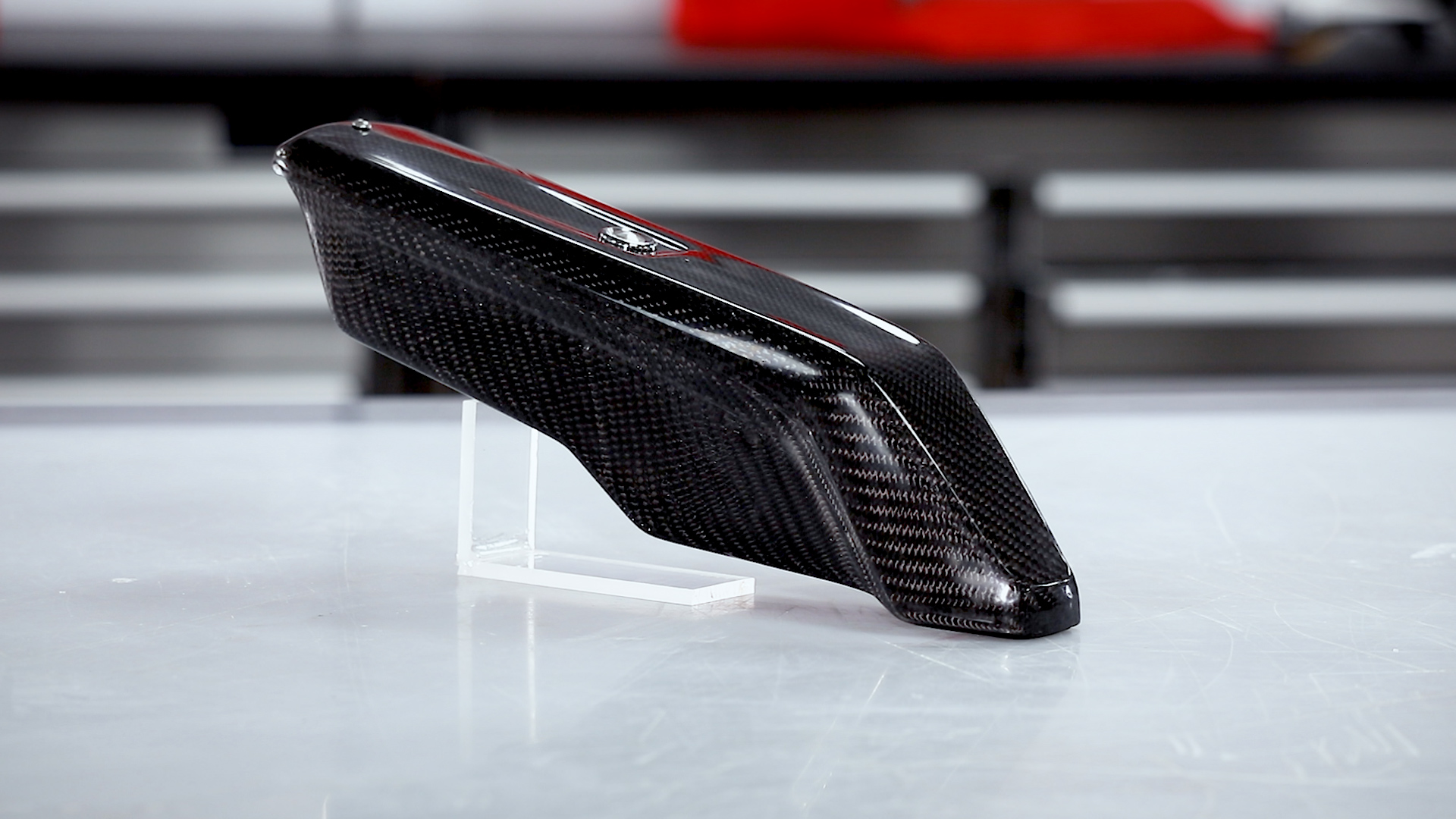

Bildquelle: Dynamismus

3D-Druckverfahren für Kohlenstofffasern

Schmelzschichtung (FDM)

FDM ist das am weitesten verbreitete 3D-Druckverfahren für Kohlenstofffasermaterialien. Dabei wird kohlenstofffaserverstärktes Filament geschmolzen und Schicht für Schicht durch eine gehärtete Stahldüse extrudiert, um das Bauteil aufzubauen. FDM ist aufgrund seiner Einfachheit, Kosteneffizienz und Kompatibilität mit einer Vielzahl von Kohlenstofffaser-Verbundfilamenten beliebt. Es eignet sich ideal für Prototypen, kundenspezifische Werkzeuge und Endprodukte in Branchen wie der Automobil- und Luftfahrtindustrie.

Kontinuierliche Filamentherstellung (CFF)

CFF ist eine Variante des FDM-Verfahrens, bei der neben einem thermoplastischen Basisfilament auch Endlos-Kohlenstofffasern verwendet werden. Für dieses Verfahren ist ein Zweidüsensystem erforderlich: eine Düse für das Thermoplast und eine für die Endlos-Kohlenstofffaser. CFF ermöglicht die Herstellung von Bauteilen mit höherer Festigkeit und Steifigkeit als herkömmliches FDM und eignet sich daher für Anwendungen mit hohen Belastungen und für funktionale Bauteile.

Selektives Lasersintern (SLS)

Beim SLS-Verfahren werden kohlenstofffaserverstärkte Nylonpulver schichtweise mittels Laser gesintert, um ein massives Bauteil zu erzeugen. Dieses Verfahren ermöglicht die Herstellung komplexer Geometrien mit hoher Präzision und exzellenten mechanischen Eigenschaften. SLS wird häufig für die Klein- bis Mittelserienfertigung von Funktionsteilen eingesetzt, die hohe Festigkeit und Langlebigkeit erfordern.

Stereolithographie (SLA)

Obwohl SLA für den 3D-Druck von Kohlefasermaterialien weniger verbreitet ist, kann es auch mit kohlenstofffaserverstärkten Harzen eingesetzt werden. Dabei wird flüssiges Harz Schicht für Schicht mit einem UV-Laser ausgehärtet. SLA ist bekannt für die Herstellung von Bauteilen mit glatter Oberfläche und hoher Detailgenauigkeit. Die mechanischen Eigenschaften von mit SLA hergestellten Kohlefaserbauteilen sind jedoch möglicherweise nicht so ausgeprägt wie die von Bauteilen aus FDM- oder CFF-Verfahren.

3D-Drucker aus Kohlefaser

1. Puls XE

Der Pulse XE ist eine preisgünstige Option für alle, die mit Kohlefasermaterialien drucken möchten. Er ist für das NylonX-Filament von Matterhackers ausgelegt, einer Mischung aus Nylon und Kohlefasern. Der Drucker verfügt über einen Bondtech BMG-Extruder und ein E3D V6-Hotend und bietet Upgrades wie eine Düse aus gehärtetem Stahl oder eine Düse mit Rubinspitze für verbesserte Leistung.

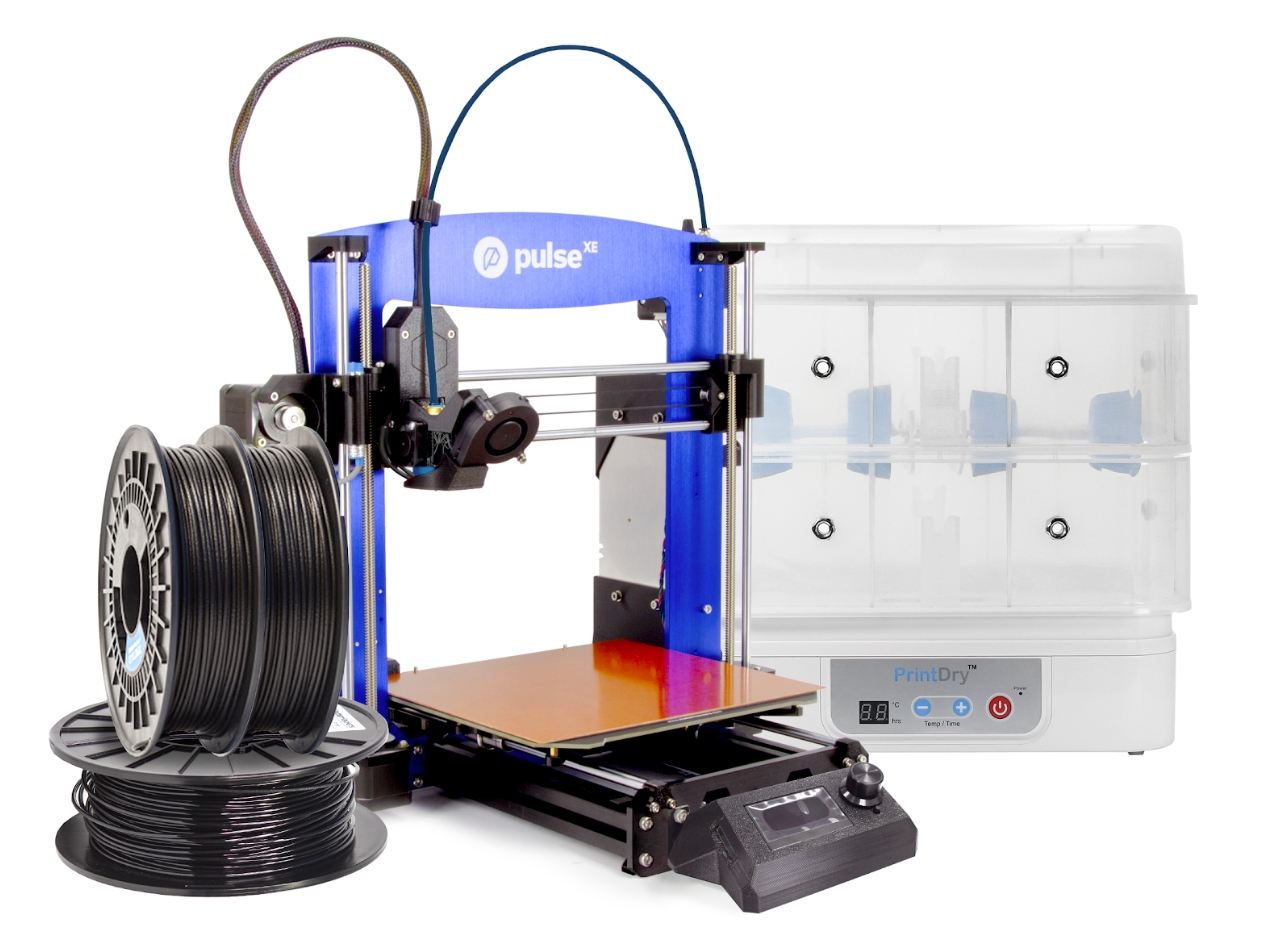

Bildquelle: MatterHackers

2. Raise3D E2

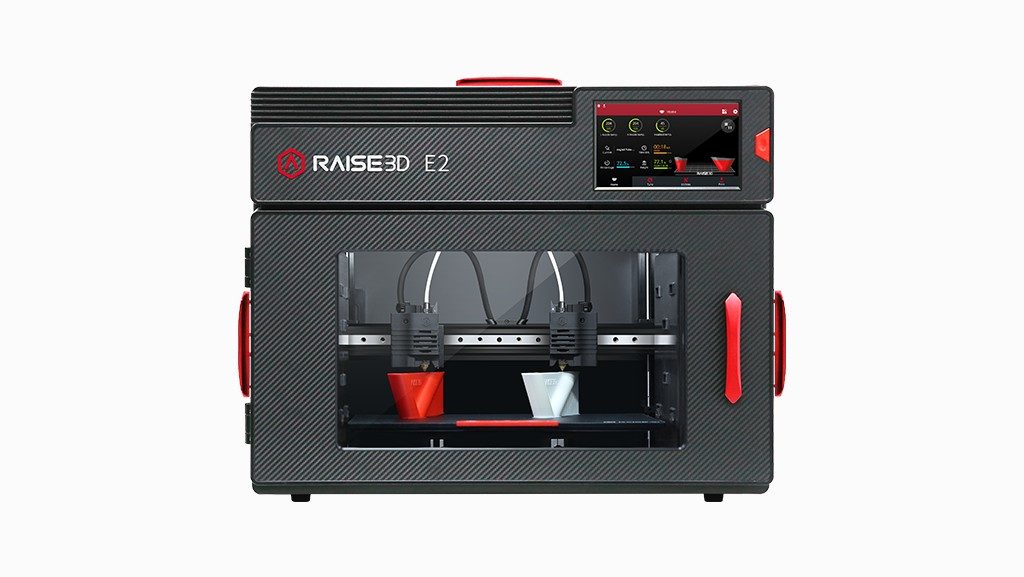

Der Raise3D E2 ist ein geschlossener 3D-Drucker mit IDEX-Technologie und Spiegel- sowie Duplikationsmodus für effizientes Dual-Extrusionsdrucken. Er eignet sich für großformatigen 3D-Druck und hochwertige Prototypen und ist somit eine vielseitige Wahl für professionelle Umgebungen.

Bildquelle: Raise 3D

3. MakerBot METHOD X Carbon Fiber Edition

Dieser Drucker wurde speziell für den 3D-Druck von Kohlefaserteilen entwickelt und bietet ein großes Bauvolumen sowie hochwertige Druckergebnisse. Er ist die ideale Wahl für alle, die bei ihren Kohlefaserbauteilen Präzision und Zuverlässigkeit benötigen.

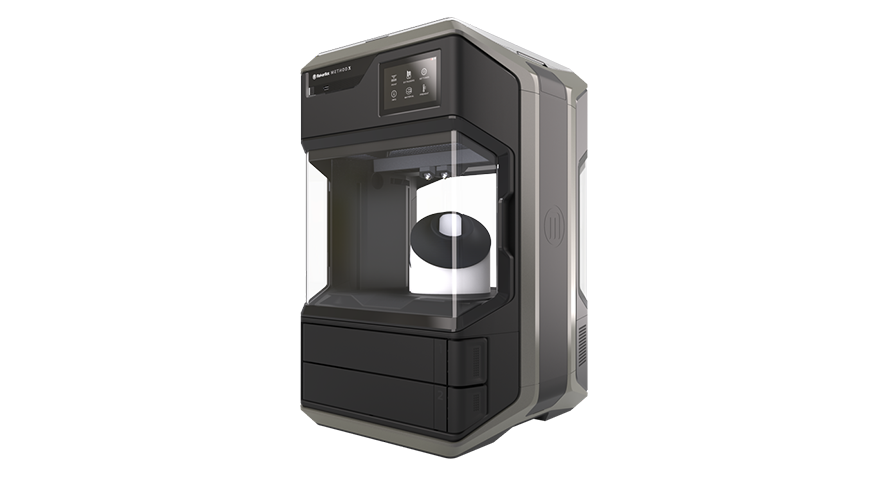

Bildquelle: MakerBot

4. Qidi Tech X-Plus

Für preisbewusste Anwender ist der Qidi Tech X-Plus eine hervorragende Option. Er ist bekannt für seine Zuverlässigkeit und die Fähigkeit, eine Vielzahl von Materialien, einschließlich Kohlefaserverbundwerkstoffe, zu drucken.

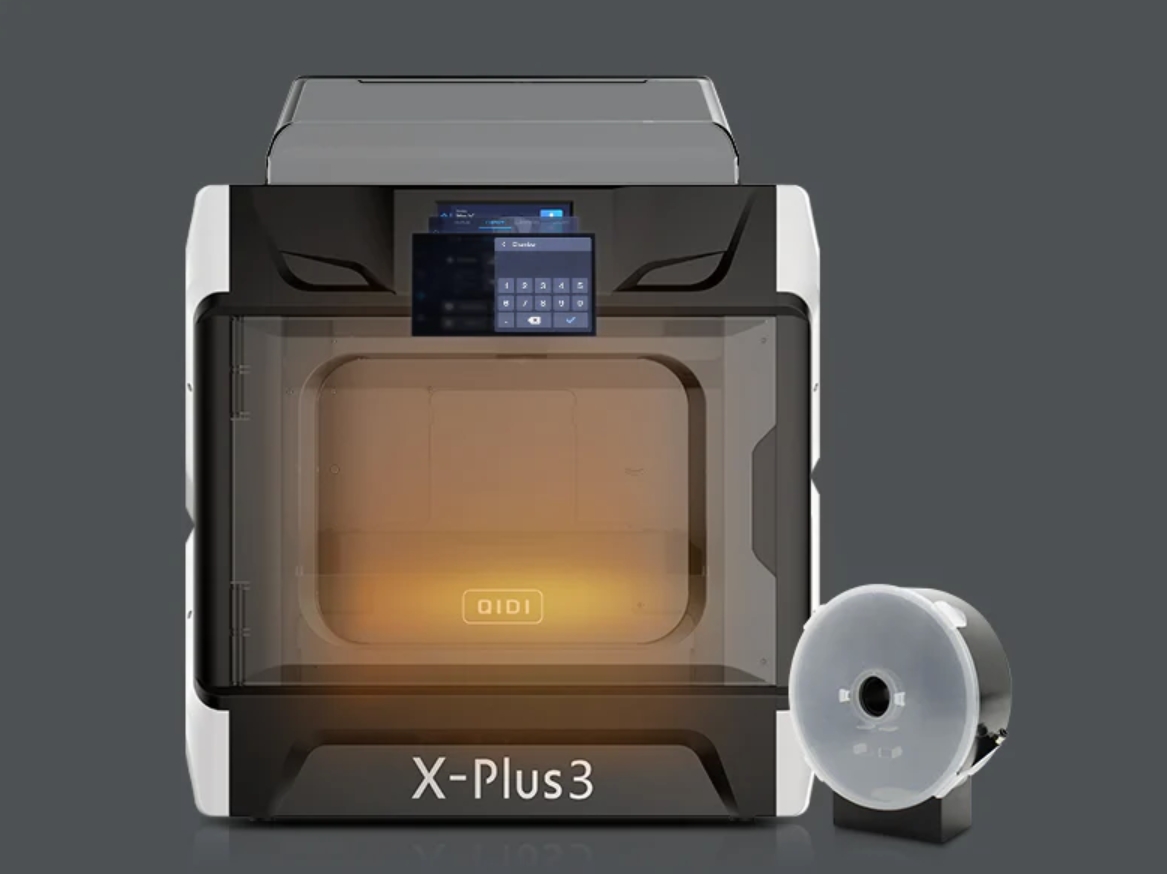

Bildquelle: Qidi

5. Ultimaker S5

Der Ultimaker S5 ist ein Premium-3D-Drucker mit Dual-Extrusionsfunktion und großem Bauraum. Er eignet sich für den Druck mit hochfesten Materialien wie Kohlefaser und ist ideal für industrielle Anwendungen.

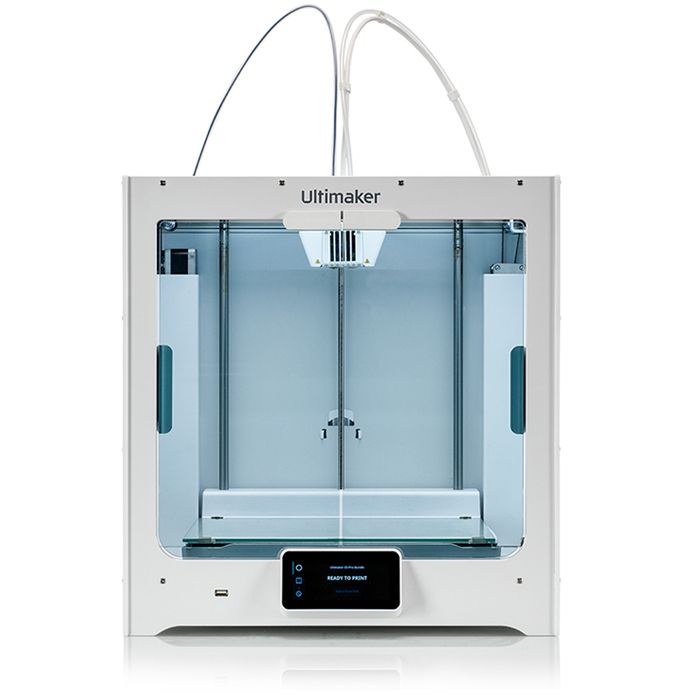

Bildquelle: Ultimaker

6. Raise3D Pro3

Der Raise3D Pro3 ist für seine Zuverlässigkeit bekannt und eine weitere hervorragende Wahl für den Druck mit Kohlefasermaterialien. Er bietet ein großes Bauvolumen und qualitativ hochwertige Drucke und eignet sich daher für den professionellen und industriellen Einsatz.

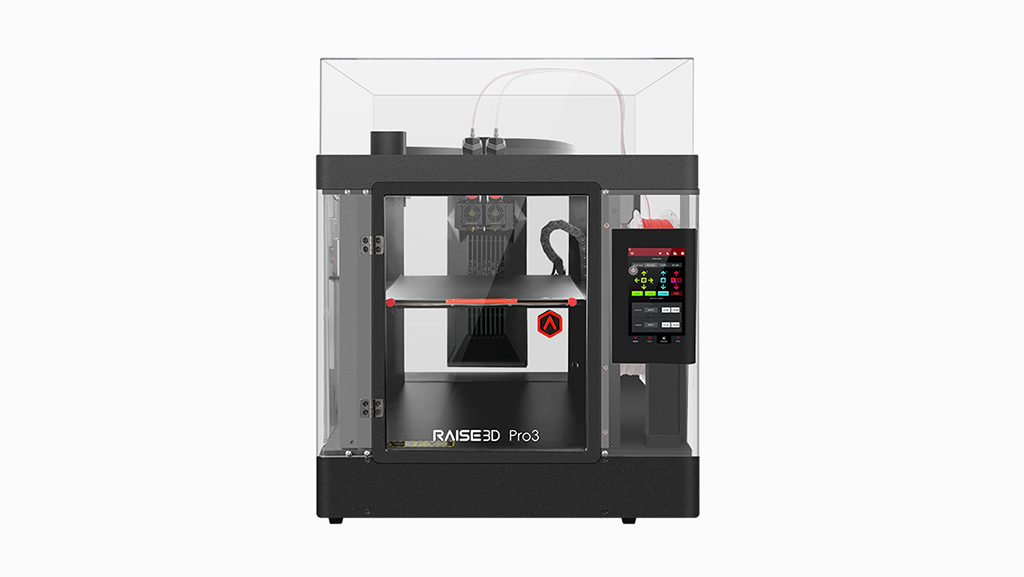

Bildquelle: Raise3D

Vorteile des 3D-Drucks mit Kohlefaser

1. Verbesserte mechanische Eigenschaften

3D-gedruckte Kohlefaserbauteile weisen überlegene mechanische Eigenschaften auf, darunter erhöhte Steifigkeit und Haltbarkeit. Sie eignen sich für Hochleistungsbauteile, die hohen Belastungen standhalten müssen.

2. Ausgezeichnete Dimensionsstabilität

Kohlenstofffaserwerkstoffe schrumpfen beim Abkühlen nicht, was zu Bauteilen mit ausgezeichneter Dimensionsstabilität führt. Sie eignen sich hervorragend für Anwendungen, die präzise Toleranzen und Passgenauigkeit erfordern.

3. Hitzebeständigkeit

Kohlenstofffasern sind hochtemperaturbeständig und schmelzen nicht, wodurch sie sich für Bauteile eignen, die während ihrer Lebensdauer Hitze ausgesetzt sind.

4. Niedrigere Produktionskosten

Bei der Kleinserienfertigung ist der 3D-Druck mit Kohlenstofffasern oft kostengünstiger als herkömmliche Fertigungsmethoden. Er macht teure Formen überflüssig und reduziert die mit der Herstellung verbundenen Lohnkosten.

5. Schnellere Bearbeitungszeiten

Die Möglichkeit, ohne Werkzeugbedarf direkt vom Entwurf zur Produktion zu gelangen, ermöglicht schnelles Prototyping und kürzere Produktionszyklen.

Anwendungen von 3D-gedruckten Kohlefaser

• Luft- und Raumfahrt: 3D-gedruckte Kohlenstofffasern werden in der Luft- und Raumfahrtindustrie umfassend zur Herstellung von leichten und robusten Bauteilen wie Drohnen, Satellitenkomponenten und Flugzeugteilen eingesetzt.

• Automobilindustrie: 3D-gedruckte Kohlefaser wird zur Herstellung von Leichtbauteilen, Funktionsprototypen und kundenspezifischen Teilen für Hochleistungs- und Luxusfahrzeuge eingesetzt.

• Sportausrüstung: Die Festigkeit und das geringe Gewicht von Kohlenstofffasern machen sie ideal für Sportausrüstung, darunter Fahrräder, Schutzausrüstung sowie Schläger und Keulen.

• Medizinprodukte: Im medizinischen Bereich wird 3D-gedruckte Kohlenstofffaser für Prothesen, orthopädische Implantate und chirurgische Instrumente verwendet.

• Konsumgüter: 3D-gedruckte Kohlenstofffasern finden auch ihren Weg in Konsumgüter wie Gadgets, Dekorationsartikel und Wearables.

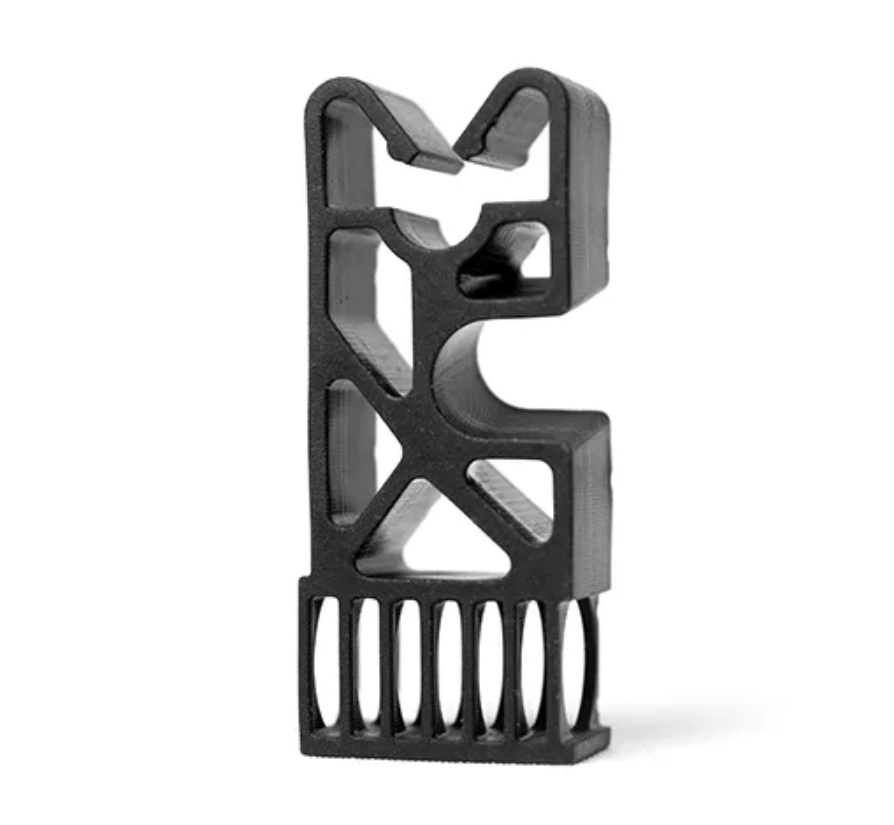

Bildquelle: Carbon 3D
