FDM vs. SLA: Definitionen, Prozesse, Materialien, Drucker und Anwendungen

FDM- und SLA-Definitionen im 3D-Druck

Das Schmelzschichtverfahren (Fused Deposition Modeling, FDM) , auch bekannt als Fused Filament Fabrication (FFF), ist ein additives Fertigungsverfahren, das Bauteile Schicht für Schicht durch selektives Auftragen von geschmolzenem Material entlang einer vorgegebenen Bahn aufbaut. Dabei werden thermoplastische Polymere in Filamentform verwendet, um die fertigen Objekte herzustellen. FDM ist aufgrund seiner Effizienz, Kosteneffektivität und der Fähigkeit, langlebige und formstabile Bauteile zu fertigen, weit verbreitet.

Stereolithografie (SLA) ist ein 3D-Druckverfahren aus der Gruppe der Photopolymerisationsverfahren. Dabei wird ein Polymerharz Schicht für Schicht selektiv mit einem ultravioletten (UV-)Laserstrahl ausgehärtet. SLA zeichnet sich durch hohe Präzision, isotrope Bauteile und glatte Oberflächen aus und ist daher beliebt für die Herstellung detaillierter Prototypen und Serienteile.

Beide Technologien haben den Bereich des Rapid Prototyping und der Fertigung revolutioniert und verfügen jeweils über einzigartige Fähigkeiten und Anwendungsgebiete. In den folgenden Abschnitten werden wir ihre Prozesse, Materialien, Drucker und Anwendungen genauer betrachten, um ihre Gemeinsamkeiten und Unterschiede zu verdeutlichen.

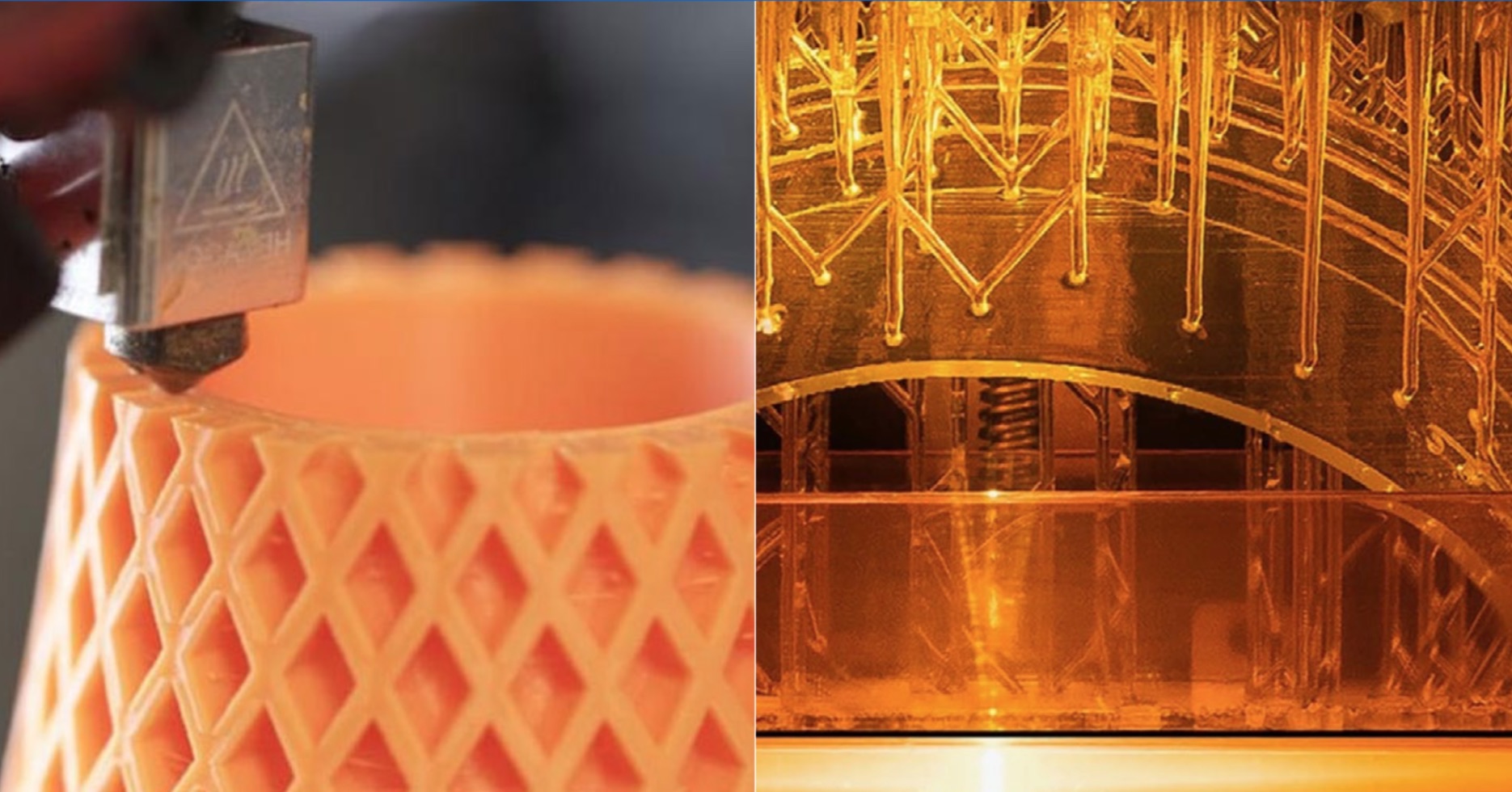

Bildquelle: engineering.com

Druckverfahren

FDM-Druckverfahren

Das Schmelzschichtverfahren (FDM) umfasst eine Reihe von Schritten zur Herstellung von 3D-gedruckten Objekten:

Design : Es beginnt mit einem 3D-Design, das in einer CAD-Software erstellt wird.

Extrusion : Ein Filament, typischerweise ein thermoplastisches Polymer, wird von einer Spule abgewickelt und einer Extrusionsdüse zugeführt.

Ablagerung : Die Düse erhitzt das Material und extrudiert es in dünnen Strängen, die schichtweise auf die Bauplattform aufgetragen werden.

Schichtung : Der Prozess wird fortgesetzt, wobei jede Schicht an der vorherigen haftet, bis das Objekt vollständig geformt ist.

SLA-Druckverfahren

Die Stereolithographie (SLA) folgt ebenfalls einer bestimmten Abfolge von Schritten:

Design : Beginnt mit einem 3D-Modell, das üblicherweise in einer CAD-Software erstellt wird.

Harzvorbereitung : Ein Behälter mit flüssigem Photopolymerharz wird für den Druckvorgang vorbereitet.

Aushärtung : Ein UV-Laser härtet das Harz selektiv aus und verfestigt es, indem er für jede Schicht den Querschnitt des Objekts nachzeichnet.

Anhebung : Nach dem Aushärten jeder Schicht hebt sich die Bauplattform, damit eine neue Harzschicht die Oberfläche bedecken kann.

Wiederholung : Der Prozess wiederholt sich Schicht für Schicht, bis das Objekt fertiggestellt ist.

FDM ist aufgrund seiner Einfachheit und Kosteneffizienz verbreiteter, während SLA wegen seiner Präzision und Oberflächenqualität bevorzugt wird.

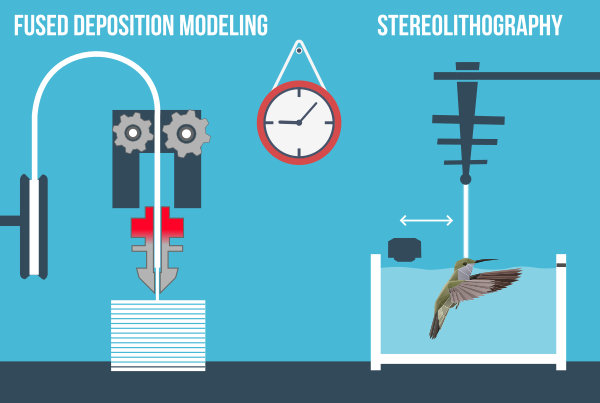

Bildquelle: Creality

Materialien: Filament vs. Harz

Im Bereich des 3D-Drucks spielen die Materialien eine grundlegende Rolle für die Qualität, Funktionalität und Anwendung der gedruckten Objekte. Beim FDM- und SLA-Druck werden hauptsächlich zwei Materialarten verwendet: Filament bzw. Harz.

FDM-Filamentmaterialien

Filamente sind die Rohmaterialien für FDM-Drucker und sind üblicherweise als Spulen aus thermoplastischen Polymeren erhältlich. Diese Materialien werden geschmolzen und durch eine beheizte Düse extrudiert, um das 3D-Objekt Schicht für Schicht aufzubauen. Gängige FDM-Filamente sind:

PLA (Polymilchsäure) : Umweltfreundlich und einfach zu drucken, geeignet für einfache Modelle und Prototypen.

ABS (Acrylnitril-Butadien-Styrol) : Langlebig und hitzebeständig, ideal für Funktionsteile.

PET (Polyethylenterephthalat) : Robust und wasserbeständig, wird häufig für Behälter verwendet.

Nylon : Robust und flexibel, perfekt für mechanische Bauteile.

TPU (Thermoplastisches Polyurethan) : Elastisch und langlebig, wird für Teile verwendet, die Flexibilität erfordern.

PC (Polycarbonat) : Hohe Schlagfestigkeit und Temperaturbeständigkeit für anspruchsvolle Anwendungen.

Schauen Sie sich unseren Materialleitfaden für den FDM-3D-Druck an

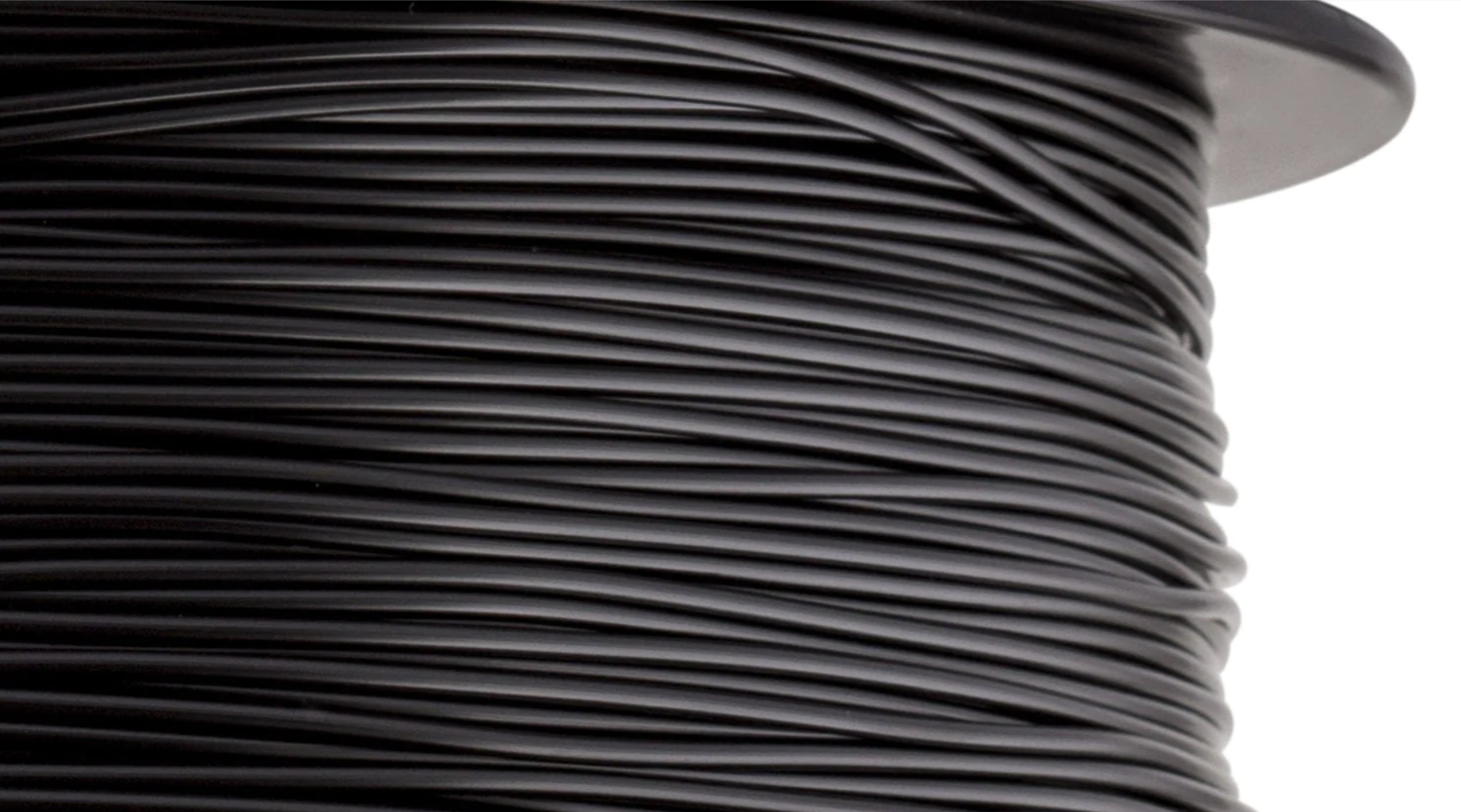

Bildquelle: HATCHBOX Schwarzes PLA-Filament 1,75 mm

SLA-Harzmaterialien

Harze werden in SLA-Druckern verwendet und liegen in flüssiger Form vor. Es handelt sich um Photopolymere, die unter dem Einfluss einer bestimmten Wellenlänge des Lichts, typischerweise eines UV-Lasers, aushärten. Mit SLA-Harzen lassen sich Bauteile mit hoher Detailgenauigkeit und glatten Oberflächen herstellen. Zu den SLA-Harztypen gehören:

Standardharze : Sie liefern gute Details und eignen sich für allgemeine Prototypen.

Robuste Kunststoffe : Entwickelt für Teile, die eine höhere Festigkeit und Schlagfestigkeit erfordern.

Flexible Harze : Sie bieten Flexibilität und werden für Objekte verwendet, die gebogen oder zusammengedrückt werden müssen.

Gießbare Harze : Werden zur Herstellung von Gussformen für Metallteile verwendet.

Dental- und Medizinkunststoffe : Biokompatible Kunststoffe, geeignet für medizinische und zahnmedizinische Anwendungen.

Entdecken Sie SLA-3D-Druckmaterialien bei 3DSPRO

Filamentdrucker vs. Harzdrucker

Filament-3D-Drucker

Filament-3D-Drucker sind die am weitesten verbreiteten 3D-Drucker für den privaten und professionellen Gebrauch. Sie funktionieren, indem sie thermoplastische Filamente schmelzen und diese Schicht für Schicht durch eine Düse extrudieren, um ein Objekt aufzubauen. Filament-Drucker sind bekannt für ihre:

Vielseitigkeit : Kann mit einer Vielzahl von Materialien drucken, darunter PLA, ABS, PETG, Nylon und mehr.

Benutzerfreundlichkeit : Generell benutzerfreundlich, mit einem unkomplizierten Druckprozess.

Erschwinglichkeit : Sie sind in der Regel günstiger als Harzdrucker, sowohl hinsichtlich der Anfangsinvestition als auch der Materialkosten.

Langlebigkeit : Die hergestellten Teile sind mechanisch robust und eignen sich daher für Funktionsprototypen und Endkomponenten.

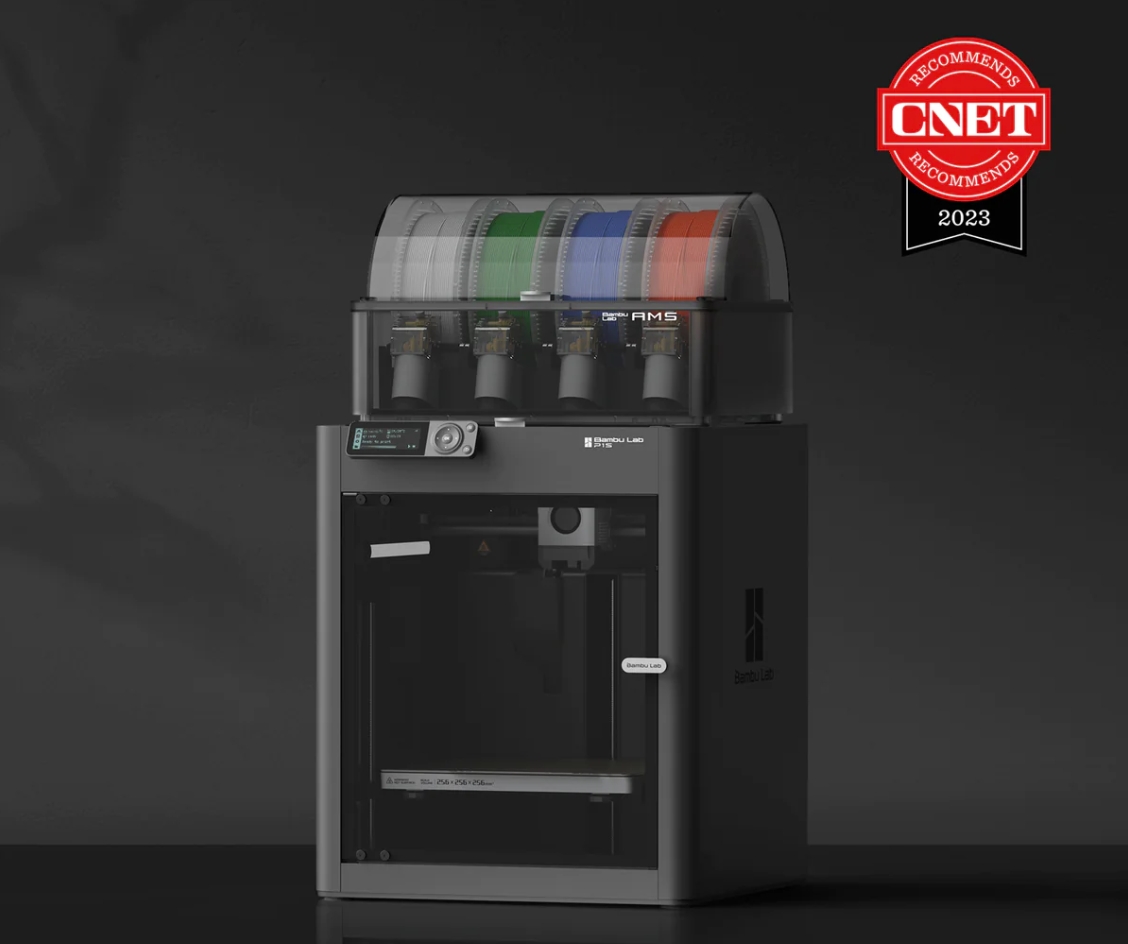

Bildquelle: Bambu Lab P1S 3D-Drucker

Harz-3D-Drucker

Harz-3D-Drucker hingegen verwenden ein Becken mit Fotopolymerharz, das durch eine Lichtquelle – üblicherweise einen Laser oder einen digitalen Lichtprojektor – ausgehärtet wird. SLA ist eine der gängigsten Harzdrucktechnologien. Harzdrucker zeichnen sich durch Folgendes aus:

Hohe Präzision : Fähig zur Herstellung von Teilen mit komplexen Details und einer glatten Oberflächenbeschaffenheit.

Materialeigenschaften : Die Harze können so formuliert werden, dass sie spezifische Eigenschaften wie Zähigkeit, Flexibilität oder Transparenz aufweisen.

Nachbearbeitung : Gedruckte Teile müssen in der Regel gereinigt und weiter ausgehärtet werden, was ein sorgfältiger Prozess sein kann.

Kosten : Harzdrucker und -materialien sind im Allgemeinen teurer als FDM-Drucker, bieten aber eine überlegene Detail- und Oberflächenqualität.

Die Wahl zwischen den beiden Verfahren hängt maßgeblich von den spezifischen Anforderungen des Druckauftrags ab, wie beispielsweise dem benötigten Detaillierungsgrad, den erforderlichen mechanischen Eigenschaften und dem verfügbaren Budget.

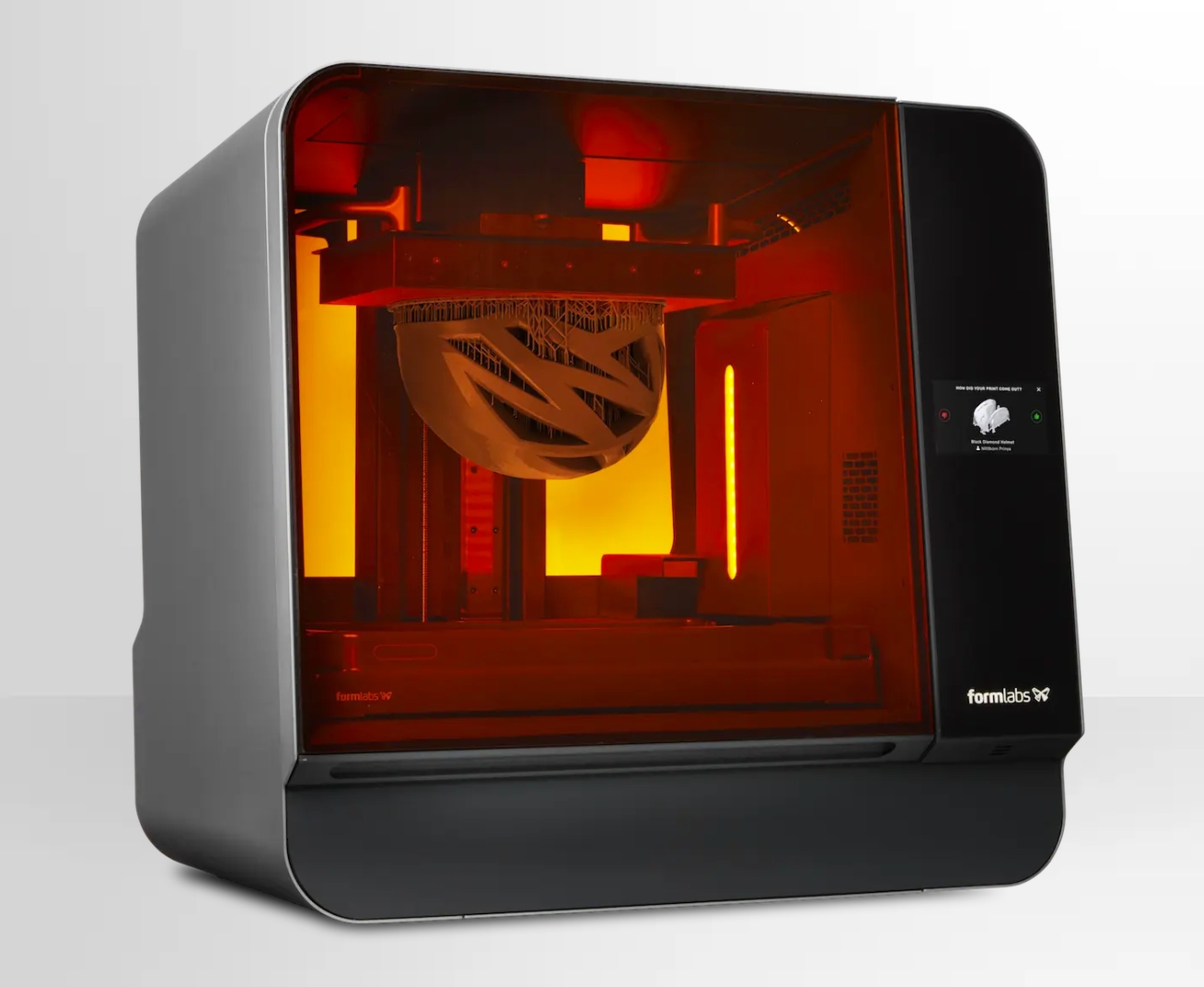

Bildquelle: Formlabs 3L-Großformat-Harzdrucker

Anwendungen

Anwendungsbereiche des FDM-3D-Drucks

Das Schmelzschichtverfahren (FDM) ist eine vielseitige 3D-Drucktechnologie mit einem breiten Anwendungsspektrum in verschiedenen Branchen:

Prototyping: Schnelle und kostengünstige Herstellung von Prototypen zum Testen von Form, Passform und Funktion.

Fertigungshilfsmittel : Herstellung von Vorrichtungen, Lehren und Werkzeugen zur Optimierung von Fertigungsprozessen.

Prothesen : Maßgefertigte Beinprothesen, die kostengünstiger und schneller herzustellen sind als herkömmliche Methoden.

Bildung : Lehrmittel und Modelle für Bildungszwecke, die praktische Lernerfahrungen ermöglichen.

Konsumgüter : Individualisierbare Artikel wie Handyhüllen, Schuhe und Wohnaccessoires.

Automobilbranche : Teile für Autos, einschließlich Innenausstattungskomponenten und Teile für Funktionstests.

Anwendungsbereiche des SLA-3D-Drucks

Stereolithographie (SLA) ist bekannt für ihre hohe Präzision und wird in Anwendungen eingesetzt, die filigrane Details und eine glatte Oberflächenbeschaffenheit erfordern:

Zahnmedizin und Medizin: Biokompatible Prothesen, chirurgische Schablonen und patientenspezifische Modelle für die präoperative Planung.

Schmuck : Detaillierte Vorlagen für Gussformen und Gussformen für aufwendige Designs.

Engineering : Hochpräzise Bauteile und komplexe Geometrien für Funktionstests.

Produktdesign : Prototypen mit feinen Details und hochwertiger Oberflächenbeschaffenheit zur Designverifizierung.

Audiologie : Maßgefertigte Ohrstücke und Hörgerätekomponenten, individuell angepasst.

Kunst und Unterhaltung : Detailgetreue Figuren, Modelle und Repliken für Sammler und Studios für visuelle Effekte.

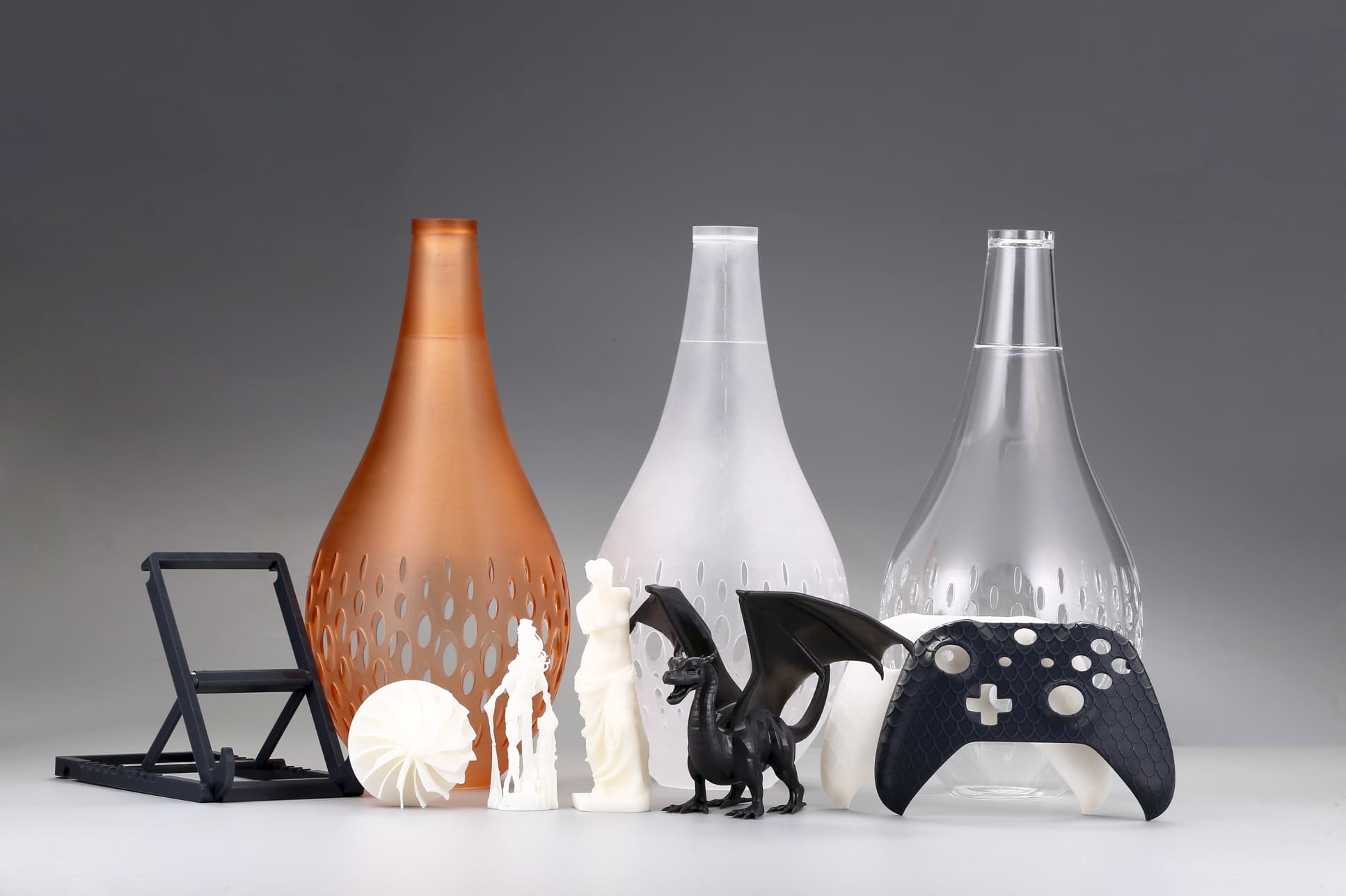

SLA-3D-gedruckte Teile bei 3DSPRO
