Flexibler 3D-Druck: Alles, was Sie wissen müssen

Kann man flexible Teile im 3D-Druckverfahren herstellen?

Flexibler 3D-Druck , oft auch als weicher oder gummiartiger Druck bezeichnet, nutzt spezielle Materialien, sogenannte thermoplastische Elastomere (TPEs). Diese Materialien vereinen die elastischen Eigenschaften von Gummi mit der Verarbeitbarkeit von Thermoplasten. Zu den gängigsten flexiblen 3D-Druckmaterialien zählen thermoplastisches Polyurethan (TPU) und thermoplastisches Copolyester (TPC), die sich in Flexibilität, Haltbarkeit und Benutzerfreundlichkeit unterscheiden.

Die Einsatzmöglichkeiten flexibler 3D-gedruckter Teile sind vielfältig. Sie reichen von industriellen Dichtungen, die abdichten und Stöße absorbieren, über medizinische Modelle, die menschliches Gewebe nachahmen, bis hin zu tragbarer Technologie, die sich angenehm an den Körper anpasst.

Das Drucken mit flexiblen Materialien birgt jedoch Herausforderungen. Es erfordert ein tiefes Verständnis der Leistungsfähigkeit des Druckers, der Eigenschaften des Filaments und der Feinheiten des Druckprozesses. Faktoren wie Extrudertyp, Druckgeschwindigkeit, Temperatureinstellungen und Haftung auf dem Druckbett müssen präzise gesteuert werden, um ein erfolgreiches Ergebnis zu erzielen. In diesem Artikel beleuchten wir den flexiblen 3D-Druck und lernen die Materialien, Techniken und Innovationen kennen, die ihn ermöglichen.

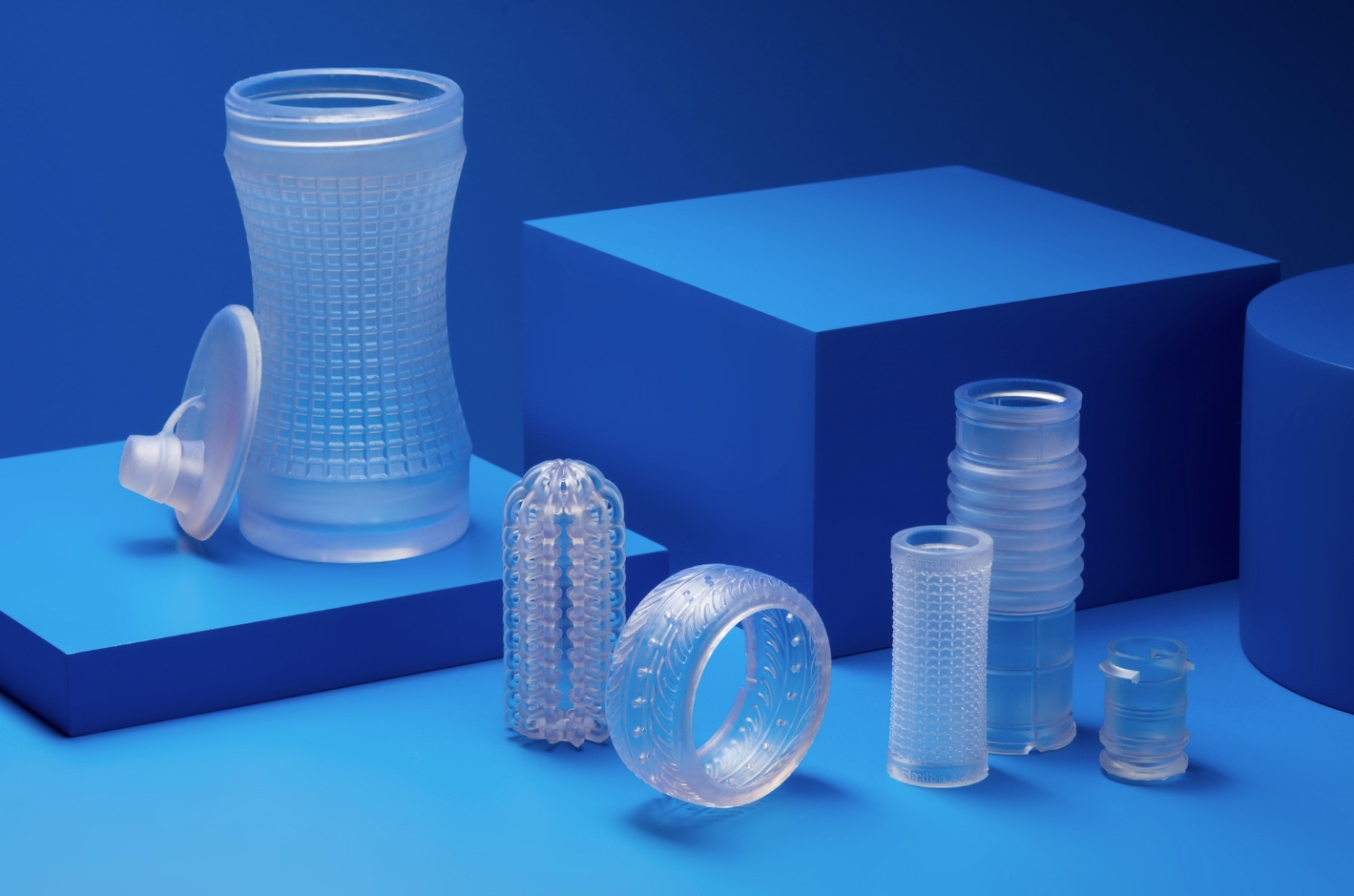

Bildquelle: Formlabs

3D-Drucktechnologien zur Herstellung flexibler Teile

1. Schmelzschichtung (FDM)

Auflösung und Genauigkeit

FDM-Drucker ermöglichen sehr feine Auflösungen bis hinunter zu 0,1 mm (100 Mikrometer), was für die detailgetreue Abbildung flexibler Bauteile unerlässlich ist. Die Genauigkeit eines FDM-Druckers bei der Herstellung flexibler Teile hängt maßgeblich von der Kalibrierung des Geräts und der Qualität des verwendeten Filaments ab. Die präzise Steuerung der Extruderkopfbewegung gewährleistet, dass jede Schicht optimal an der vorherigen haftet und somit die gewünschten Abmessungen und die Funktionalität des Bauteils erhalten bleiben.

Oberflächenbeschaffenheit

Die Oberfläche von im FDM-Verfahren gedruckten flexiblen Teilen ist naturgemäß texturiert. Nachbearbeitungstechniken wie Schleifen, chemisches Glätten oder die Verwendung feinerer Düsendurchmesser können die Oberflächenglätte des Endprodukts jedoch verbessern. Die Nachbearbeitung ist besonders wichtig für im FDM-Verfahren hergestellte flexible Teile, die mit der Haut in Berührung kommen oder ein hochwertiges Erscheinungsbild erfordern.

Materialien

Flexible Filamente wie TPU, TPC und weiches PLA bieten ein breites Spektrum an Flexibilität, von weich und dehnbar bis hin zu fest und dennoch biegsam. Diese Materialien zeichnen sich durch eine ausgezeichnete Schichthaftung aus und sind beständig gegen wiederholte Belastung.

Anwendungen

Im medizinischen Bereich ermöglicht das FDM-Verfahren die Herstellung von Prothesen und Organmodellen, die die Weichheit menschlichen Gewebes nachahmen. Bei Konsumgütern findet es Anwendung bei Handyhüllen, Schuhen und anderen tragbaren Produkten, die Komfort und Flexibilität erfordern. In der Industrie spielt das FDM-Verfahren seine Stärken bei der Fertigung kundenspezifischer Dichtungen, Schläuche und Dichtungsringe aus, die auch unter dynamischen Bedingungen zuverlässig funktionieren.

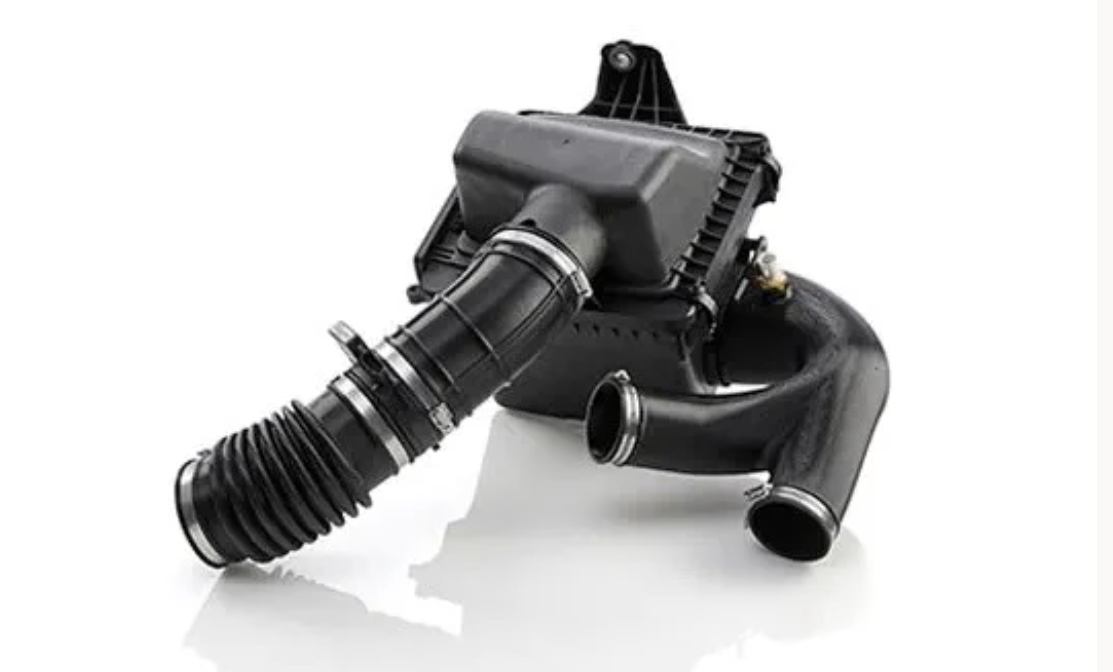

Bildquelle: Stratasys

2. Stereolithographie (SLA)

Auflösung und Genauigkeit

SLA-Drucker sind bekannt für ihre außergewöhnliche Auflösung und Genauigkeit, oft bis hinunter zu 0,05 mm (50 Mikrometer), was die Herstellung flexibler Teile mit komplexen Details und glatten Kurven ermöglicht, die dem beabsichtigten Design des Endprodukts näher kommen.

Oberflächenbeschaffenheit

Die Oberflächengüte von SLA-Drucken ist der von FDM-Drucken überlegen und bietet ein glattes und detailreiches Erscheinungsbild, das nur minimale Nachbearbeitung erfordert. SLA-gedruckte Teile eignen sich ideal für Anwendungen, bei denen Ästhetik ebenso wichtig ist wie Funktionalität.

Materialien

SLA kann flexible Harze drucken, die die Eigenschaften von Gummi oder TPE simulieren. Aus diesen Harzen lassen sich biegsame und formbare Teile herstellen, die sich für eine Vielzahl flexibler Anwendungen eignen.

Anwendungen

SLA-3D-gedruckte flexible Teile eignen sich ideal für Anwendungen wie medizinische Modelle, die Weichgewebe nachbilden müssen, individuell angepasste Wearables und Prototypen, die Funktionalität und Form demonstrieren sollen. SLA wird auch in der Dentalindustrie zur Herstellung flexibler Formen und im Konsumgüterbereich für Produkte wie ergonomische Griffe eingesetzt.

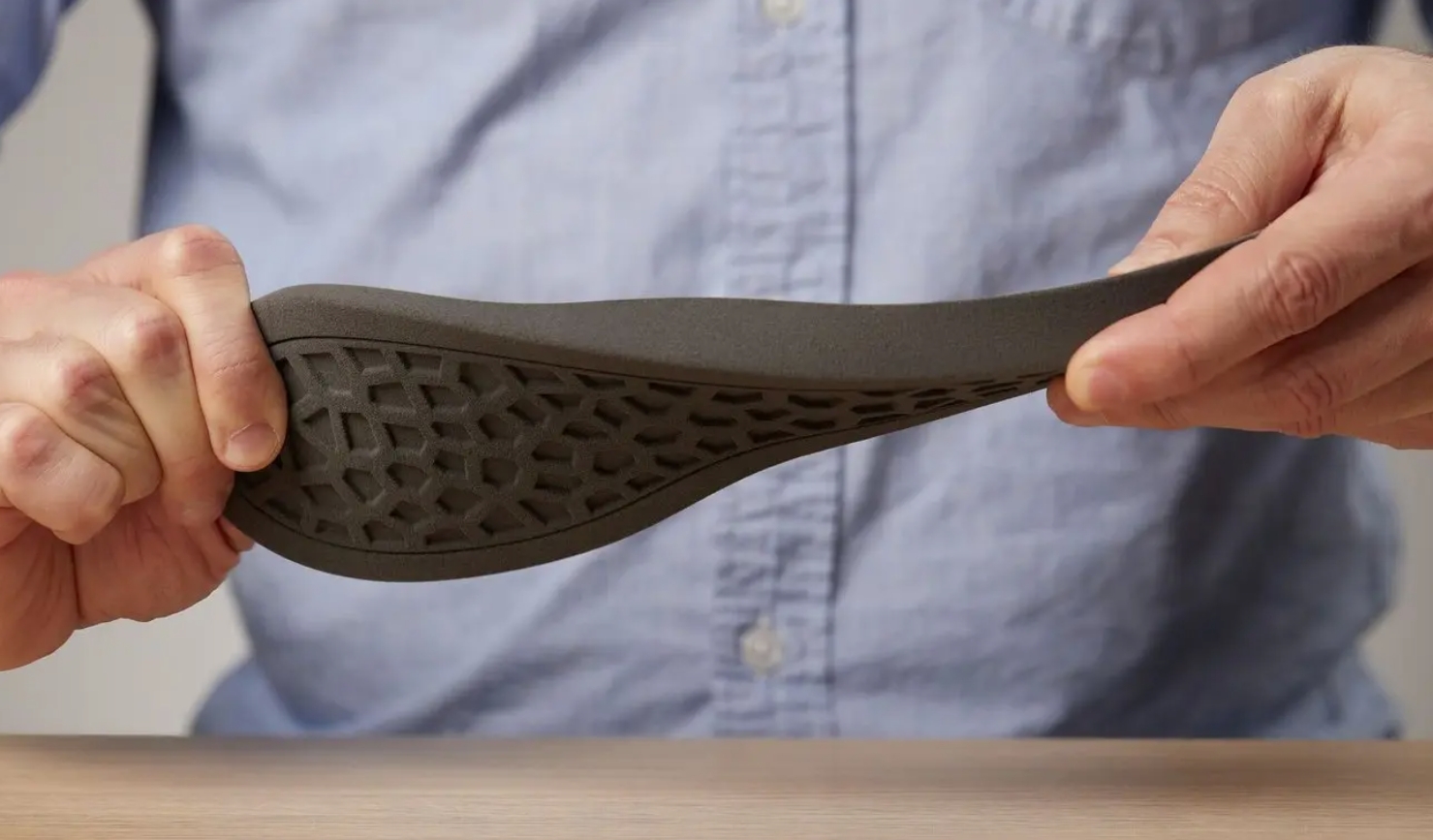

Bildquelle: Formlabs

2. Selektives Laserschmelzen (SLS)

Auflösung und Genauigkeit

SLS-Drucker sind bekannt für ihre hohe Auflösung und Genauigkeit von typischerweise etwa 0,1 mm (100 Mikrometer), wodurch die Herstellung von Bauteilen mit komplexen Geometrien und feinen Details ermöglicht wird. Die Genauigkeit des SLS-Verfahrens ist besonders vorteilhaft für Funktionsteile, die mit anderen Komponenten oder Systemen zusammenpassen müssen.

Oberflächenbeschaffenheit

Die Oberflächenbeschaffenheit von SLS-Teilen ist aufgrund der Art des verwendeten Pulvers leicht körnig. Dies kann jedoch für bestimmte Anwendungen, bei denen eine griffige Textur erwünscht ist, von Vorteil sein. Bei Bedarf kann die Oberfläche durch Nachbearbeitungsverfahren wie Sandstrahlen geglättet werden.

Materialien

Die SLS-Technologie verwendet verschiedene Pulver, darunter flexible Materialien wie Polyamid (Nylon) und TPU . Mit diesen Materialien lassen sich Bauteile herstellen, die robust und gleichzeitig flexibel sind und hohen mechanischen Belastungen sowie wiederholter Beanspruchung standhalten.

Anwendungen

Das SLS-Verfahren eignet sich ideal für die Herstellung funktionaler Prototypen, Endprodukte und komplexer Baugruppen, die Flexibilität und Festigkeit erfordern. Es findet breite Anwendung in der Automobil-, Luft- und Raumfahrt- sowie Konsumgüterindustrie für Komponenten wie Scharniere, Schnappverbindungen und andere flexible Gelenke. Im medizinischen Bereich wird SLS zur Fertigung individueller orthopädischer Geräte und Prothesen eingesetzt, die sich der menschlichen Körperform anpassen müssen.

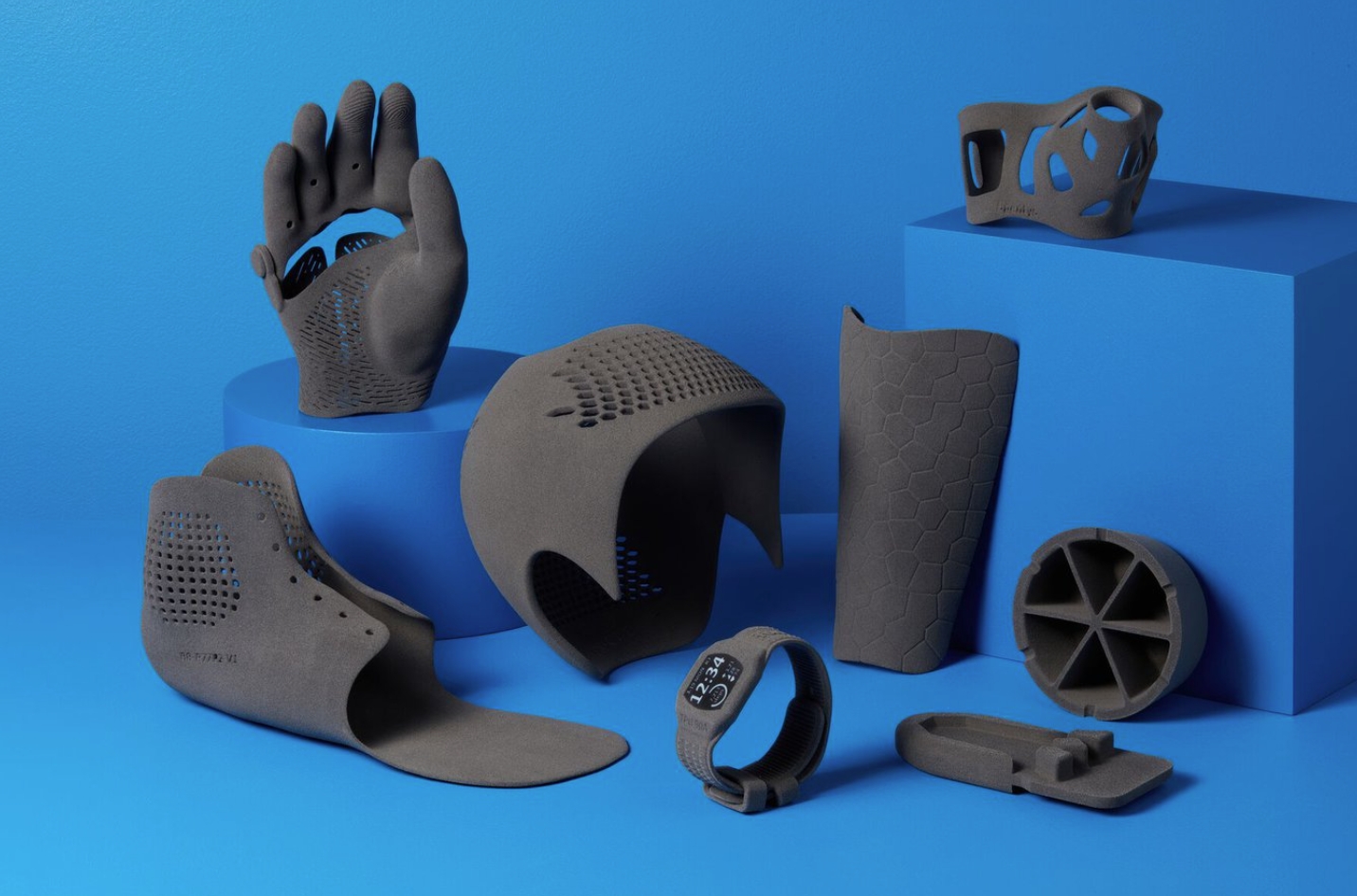

Bildquelle: Formlabs

4. Multi Jet Fusion (MJF)

Auflösung und Genauigkeit

MJF ist bekannt für seine hohe Auflösung und Maßgenauigkeit, die bis zu 0,08 mm (80 Mikrometer) betragen kann. Dies ermöglicht die Herstellung flexibler Teile mit komplexen Details und engen Toleranzen, was für funktionale Komponenten unerlässlich ist, die präzise in Baugruppen oder Mechanismen passen müssen.

Oberflächenbeschaffenheit

Die Oberflächenbeschaffenheit von MJF-Teilen ist typischerweise glatter als bei SLS-Teilen und weist eine feinkörnige Textur auf, die im Endprodukt oft erwünscht ist. Die Teile benötigen kaum oder gar keine Nachbearbeitung, was für Hersteller, die Produktionszeit und -kosten reduzieren möchten, ein wesentlicher Vorteil ist.

Materialien

Die MJF-Technologie nutzt verschiedene thermoplastische Pulver, darunter flexible Pulver wie TPU , die sich durch hervorragende Flexibilität und Haltbarkeit auszeichnen. Die hergestellten Teile sind nicht nur flexibel, sondern weisen auch eine hohe Festigkeit und Wärmebeständigkeit auf und eignen sich daher für ein breites Anwendungsspektrum.

Anwendungen

MJF eignet sich besonders gut für die Herstellung funktionaler Prototypen und Endprodukte, die Flexibilität erfordern, wie z. B. komplexe Scharniere, Schnappverbindungen und Soft-Touch-Oberflächen. Dank seiner Fähigkeit, Teile mit gleichbleibenden mechanischen Eigenschaften und feinen Details zu fertigen, ist es in der Automobil-, Luft- und Raumfahrt- sowie Konsumgüterindustrie eine beliebte Wahl.

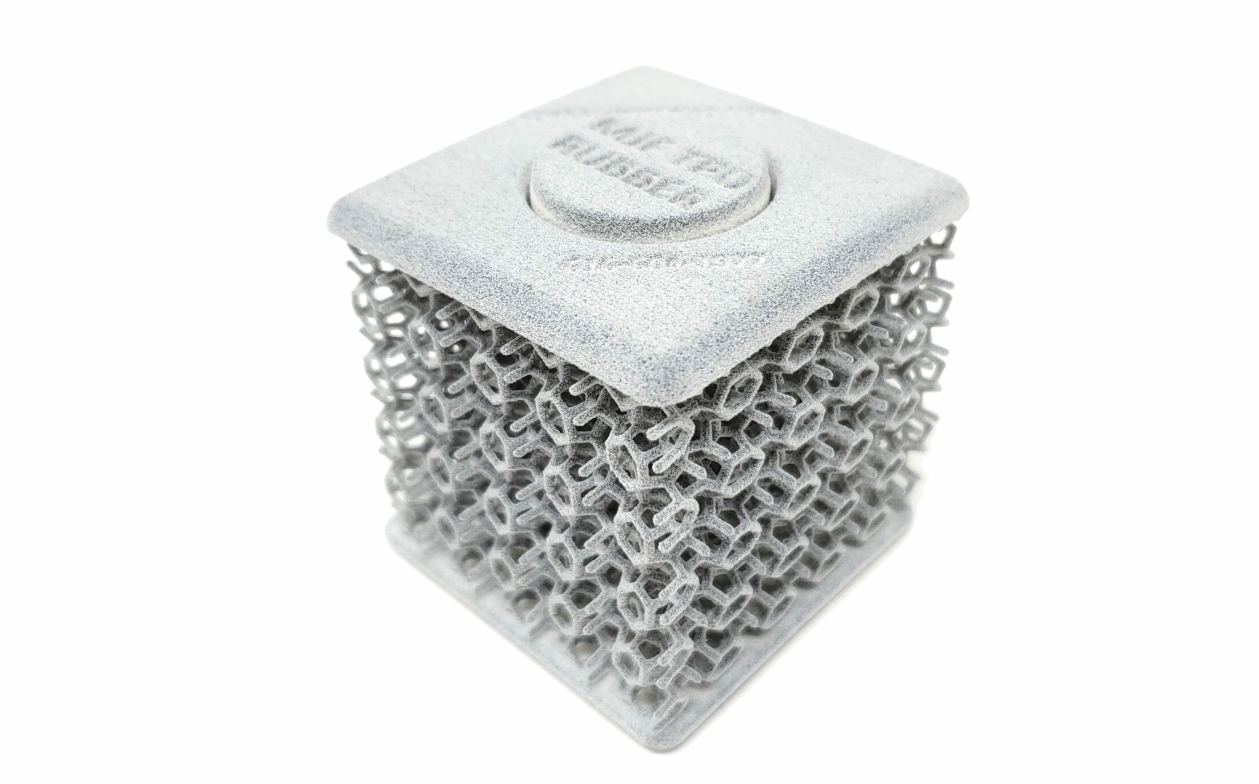

Bildquelle: Forerunner 3D Printing

Flexible Materialien für den 3D-Druck

3D-Druck mit flexiblen Filamenten (FDM)

1. TPU-Filamente

● Shore-Härte: Typischerweise zwischen Shore 60A und 95A.

● Eigenschaften: TPU bietet ein ausgewogenes Verhältnis von Flexibilität und Zähigkeit und eignet sich daher für Teile, die sich unter Krafteinwirkung biegen oder zusammendrücken müssen.

TPU ist das am weitesten verbreitete flexible Filament im FDM-Druck. Es wird aufgrund seiner Flexibilität, Haltbarkeit und Beständigkeit gegenüber Ölen und Fetten geschätzt. Mit Shore-Härtewerten von weich bis halbfest eignet sich TPU für den Druck von allem, von Handyhüllen bis hin zu Autoteilen.

2. TPE-Filamente

● Shore-Härte: Reicht von Shore 20A bis 90A.

● Eigenschaften: TPEs sind unglaublich flexibel und können sich stark dehnen, bevor sie wieder ihre ursprüngliche Form annehmen.

TPE-Filamente sind eine Polymerklasse, die die mechanischen Eigenschaften von Gummi mit den Verarbeitungsvorteilen von Thermoplasten vereint. TPEs sind bekannt für ihre Elastizität und die Fähigkeit, nach Dehnung oder Stauchung in ihre ursprüngliche Form zurückzukehren.

3. TPC-Filamente

● Shore-Härte: Liegt üblicherweise zwischen Shore 40D und 72D.

● Eigenschaften: TPC ist weniger flexibel als TPU, bietet aber eine höhere Schlagfestigkeit und Temperaturtoleranz.

TPC-Filamente bieten ein ausgewogenes Verhältnis zwischen Flexibilität und Festigkeit. Sie sind weniger elastisch als TPU, bieten aber eine bessere Hitzebeständigkeit und Zähigkeit. TPC eignet sich für Bauteile, die sowohl Flexibilität als auch strukturelle Integrität erfordern, wie z. B. Filmscharniere oder Schnappverbindungen.

4. Weiche PLA-Filamente

● Shore-Härte: Nahezu Shore 60D.

● Eigenschaften: Weiches PLA ist flexibler als normales PLA und eignet sich für Objekte, die einer leichten Biegung standhalten müssen.

Weiches PLA, auch flexibles PLA genannt, ist eine modifizierte Version der Polymilchsäure, die die für PLA typischen einfachen Druckeigenschaften beibehält, aber gleichzeitig flexibler ist. Es ist weniger spröde und kann gebogen oder verdreht werden, ohne zu brechen, wodurch es sich für Teile eignet, die eine leichte Biegung erfordern.

5. PEBA-Filamente

● Shore-Härte: Variiert stark zwischen Shore 70A und 90A.

● Eigenschaften: PEBA ist bekannt für seine gummiartige Haptik und hohe Elastizität und eignet sich daher perfekt für Teile, die eine starke Dehnung erfordern.

PEBA ist bekannt für seine gummiartigen Eigenschaften und hohe Elastizität. Es handelt sich um ein Hochleistungs-Thermoplast-Elastomer, das abriebfest ist und eine gute Schlagfestigkeit aufweist. PEBA eignet sich ideal für die Herstellung von Bauteilen, die wiederholter Belastung standhalten müssen, wie beispielsweise Sportgeräte oder Automobilkomponenten.

6. TPA-Filamente

● Shore-Härte: Im Allgemeinen etwa Shore 85A.

● Eigenschaften: TPA ist langlebig und flexibel und weist eine gute Verschleißfestigkeit auf.

TPA ist ein flexibles Filament, das eine ausgezeichnete Schichthaftung und eine glatte Oberfläche bietet. Es eignet sich hervorragend für Objekte, die sowohl robust als auch flexibel sein müssen, wie beispielsweise Schutzhüllen oder Dichtungen.

8. TPS-Filamente

● Shore-Härte: Variiert von Shore 30A bis 90A.

● Eigenschaften: TPS bietet eine hohe Flexibilität und ist daher vielseitig für verschiedene Anwendungen geeignet, die unterschiedliche Weichheitsgrade erfordern.

TPS (Styrol-Blockcopolymere) sind eine Familie thermoplastischer Elastomere, die die mechanischen Eigenschaften von Styrol mit der Elastizität von Kautschuk vereinen. TPS-Filamente sind vielseitig einsetzbar und eignen sich für ein breites Anwendungsspektrum mit unterschiedlichen Anforderungen an Flexibilität und Zähigkeit.

Drucküberlegungen

Das Drucken mit flexiblen Filamenten erfordert besondere Aufmerksamkeit bei den Druckereinstellungen. Eine geringere Druckgeschwindigkeit, eine höhere Extrudertemperatur und ein gut kalibrierter Extruder, der für flexible Materialien geeignet ist, sind entscheidend für optimale Ergebnisse.

3D-Druck mit flexiblen Harzen (SLA/DLP)

1. Standard-Flexharz

● Shore-Härte: Typischerweise etwa Shore 50A bis 70A.

● Eigenschaften: Bietet ein ausgewogenes Verhältnis von Flexibilität und Festigkeit und ist ideal für Teile, die sich biegen oder zusammendrücken müssen, dabei aber ihre Form beibehalten.

Standard-Flexkunststoff ist die erste Wahl für alle, die ein optimales Verhältnis zwischen Flexibilität und Festigkeit anstreben. Mit einer Shore-Härte von typischerweise 50A bis 70A ist er vielseitig genug für unterschiedlichste Anwendungen, von industriellen Prototypen bis hin zu Konsumgütern.

2. Robustes, flexibles Harz

● Shore-Härte: Im Allgemeinen zwischen Shore 60A und 80A.

● Eigenschaften: Bietet erhöhte Stoßfestigkeit und Langlebigkeit, geeignet für Schutzhüllen und Gehäuse.

Dieses robuste, flexible Harz setzt neue Maßstäbe in Sachen Langlebigkeit. Es wurde entwickelt, um hohen Belastungen und Stößen standzuhalten und ist mit einer Shore-Härte von 60A bis 80A ideal für die Herstellung von Bauteilen, die nicht nur flexibel sein, sondern auch starker Beanspruchung standhalten müssen.

3. Elastisches Harz

● Shore-Härte: Reicht von Shore 30A bis 50A.

● Eigenschaften: Hochelastisch, kann sich stark dehnen, ohne zu reißen, perfekt für Wearables und medizinische Geräte.

Mit einem beeindruckenden Shore-Härtebereich von 30A bis 50A kann das elastische Harz bis zum 2,5-Fachen seiner ursprünglichen Länge gedehnt werden, wodurch es sich perfekt für Anwendungen eignet, die extreme Elastizität erfordern, wie z. B. Wearables, medizinische Modelle und dynamische Scharniere oder Gelenke.

4. Biokompatible Harze

● Shore-Härte: Variiert, liegt aber häufig im Bereich von menschlichem Gewebe, von Shore 20A bis 80A.

● Eigenschaften: Diese Harze sind so formuliert, dass sie unbedenklich für den menschlichen Kontakt sind und sich daher für Medizinprodukte und Implantate eignen, die direkten Haut- oder Gewebekontakt erfordern. Sie werden strengen Tests unterzogen, um die Anforderungen des Gesundheitswesens zu erfüllen.

Biokompatible Harze sind speziell für Anwendungen entwickelt, die direkten Kontakt mit dem menschlichen Körper erfordern. Sie erfüllen strenge Sicherheitsstandards und sind in verschiedenen Shore-Härtegraden (20A bis 80A) erhältlich, um der Flexibilität des menschlichen Gewebes gerecht zu werden. Sie sind die bevorzugten Materialien für Prototypen medizinischer Geräte, zahnmedizinische Anwendungen und alle Produkte, die Biokompatibilität erfordern.

Drucküberlegungen

Optimale Ergebnisse werden durch die Feinabstimmung der Aushärtungszeiten, Schichthöhen und Nachhärtungsprozesse auf die spezifischen Eigenschaften des Harzes erzielt.

3D-Druck mit flexiblen Pulvern (SLS/MJF)

1. TPU-Pulver

● Shore-Härte: Bereich von Shore 90-95A

● Eigenschaften: TPU-Pulver ermöglichen die Herstellung flexibler Bauteile, die erhebliche Verformungen aushalten und anschließend in ihre ursprüngliche Form zurückkehren. Bauteile aus TPU-Pulver zeichnen sich durch ihre Abrieb- und Chemikalienbeständigkeit sowie ihre Fähigkeit aus, hohen Reibungsanforderungen standzuhalten.

Thermoplastische Polyurethan-Pulver (TPU) sind ein vielseitiges und innovatives Material, das im 3D-Druck, insbesondere mit den Verfahren des selektiven Lasersinterns (SLS) und des Multi Jet Fusion (MJF), eingesetzt wird. TPU ist ein thermoplastisches Elastomer (TPE), das die hohe Beständigkeit von Kunststoffen mit der Elastizität von Gummi vereint und sich daher ideal für Anwendungen eignet, die Materialien erfordern, die wiederholt gebogen oder komprimiert werden können, ohne ihre Form zu verlieren.

2. TPE-Pulver

● Shore-Härte: Bereich von Shore 40A-90A

● Eigenschaften: TPE-Pulver ermöglichen die Herstellung von Teilen, die nicht nur flexibel sind, sondern auch erhebliche Verformungen aushalten und in ihre ursprüngliche Form zurückkehren können, ähnlich wie Gummi.

Aus TPE-Pulver gedruckte Objekte zeichnen sich durch hohe Schlagfestigkeit und Verschleißfestigkeit aus und eignen sich daher ideal für Funktionsteile in anspruchsvollen Umgebungen. TPE-Pulver werden zur Herstellung flexibler Automobilteile wie Dichtungen, Dichtungsringe und Schläuche verwendet, die Vibrationen und Temperaturschwankungen standhalten müssen. Darüber hinaus ist TPE ideal für Produkte, die sich weich anfühlen sollen, wie z. B. Griffe an Werkzeugen, Sportgeräten und Schutzhüllen für Elektronik.

Welches 3D-Druckmaterial ist am flexibelsten?

Das flexibelste verfügbare 3D-Druckmaterial ist thermoplastisches Polyurethan (TPU) . TPU ist bekannt für seine beeindruckende Elastizität und hohe Abriebfestigkeit, wodurch es die Eigenschaften von Gummi mit denen von Hartplastik vereint. Dank seiner Dehnbarkeit und Biegsamkeit, ohne Form- oder Haltbarkeitsverlust, ist es das Material der Wahl für Anwendungen, die höchste Flexibilität erfordern.

3D-Druck flexibler Teile bei 3DSPRO

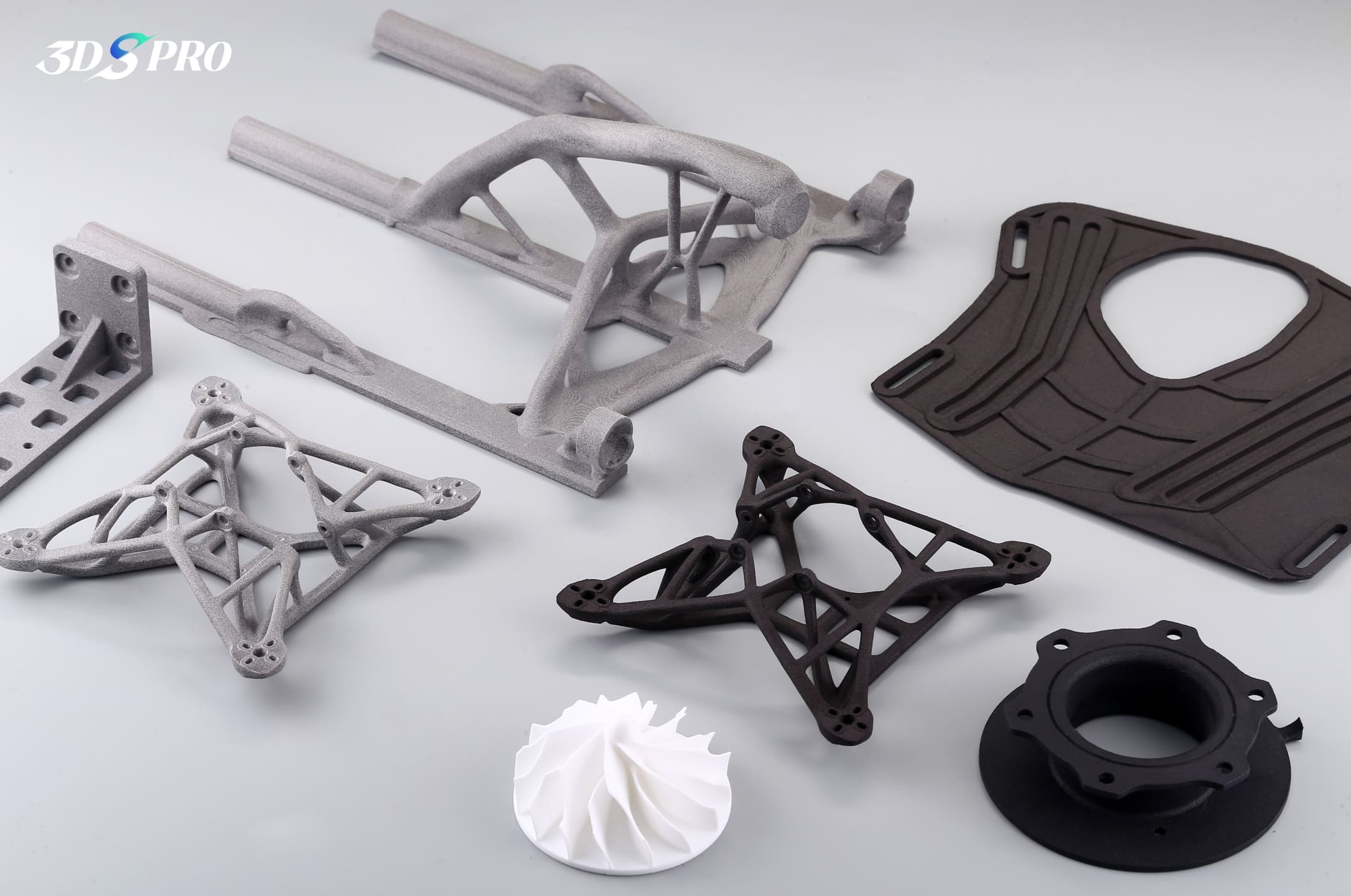

Wir bei 3DSPRO sind auf die Herstellung flexibler Bauteile mithilfe fortschrittlicher 3D-Drucktechnologien spezialisiert. Unsere SLS- und MJF-3D- Drucklösungen bieten eine Auswahl an TPU-Pulvern.

Die Entscheidung zwischen SLS und MJF für Ihre TPU-Teile hängt von verschiedenen Faktoren ab, darunter die gewünschten mechanischen Eigenschaften, die Detailauflösung und das Produktionsvolumen. Wir von 3DSPRO unterstützen Sie bei der Auswahl und finden die optimale Lösung für Ihre individuellen Anforderungen.

Für detailliertere Informationen zu den Eigenschaften von TPU und den Möglichkeiten unserer SLS- und MJF-3D-Druckverfahren laden Sie bitte Ihre 3D-Modelle zur Überprüfung hoch oder kontaktieren Sie unser Team unter success@3dspro.com . Wir unterstützen Sie gerne bei der Erstellung hochwertiger, flexibler 3D-Drucke.
