Wie wird 3D-Druck in der Automobilindustrie eingesetzt?

Die Automobilindustrie , ein Sektor, der stets nach Innovation und Effizienz strebt, hat die 3D-Drucktechnologie mit offenen Armen empfangen.

Anfänglich wurde der 3D-Druck im Automobilsektor hauptsächlich für die schnelle Prototypenerstellung eingesetzt. Er ermöglichte es Ingenieuren, Entwürfe schnell zu iterieren und Funktionalitäten zu testen, ohne auf teure und zeitaufwändige traditionelle Fertigungsprozesse angewiesen zu sein.

Mit der Weiterentwicklung der Technologie erweiterten sich die Anwendungsbereiche des 3D-Drucks über Prototypen hinaus. Heute wird er zur Herstellung komplexer Teile, kundenspezifischer Komponenten und sogar ganzer Karosserien eingesetzt. Die Möglichkeit, mit einer Vielzahl von Materialien – von Kunststoffen bis hin zu Metallen – zu drucken, hat neue Wege für die Fahrzeugindividualisierung und die Kleinserienfertigung eröffnet.

Durch den 3D-Druck hat sich die Zeit von der Konstruktion bis zur Produktion deutlich verkürzt, was einen flexibleren Fertigungsansatz ermöglicht.

3D-Drucktechnologien im Automobilsektor

FDM für Prototypenteile

FDM ermöglicht es Ingenieuren, schnell Prototypen von Fahrzeugen herzustellen und so einen iterativen Designprozess zu ermöglichen, in dem Änderungen zügig und effizient vorgenommen werden können. Dies ist entscheidend, um Form, Passform und Funktion der Bauteile vor der Serienproduktion zu testen. Zu den gängigen Materialien für FDM gehören ABS, PLA, PETG und PEI, die ein breites Spektrum an Eigenschaften von Haltbarkeit bis Hitzebeständigkeit bieten.

Das FDM-Verfahren beschleunigt den Entwicklungszyklus und ermöglicht eine schnellere Umsetzung vom Entwurf zum Prototyp. Es reduziert den Bedarf an teuren Werkzeugen und Formen und ist daher auch für Kleinserien wirtschaftlich.

SLA für hochdetaillierte Komponenten

SLA ermöglicht die Herstellung hochdetaillierter und präziser Bauteile. Die Technologie eignet sich besonders für die Fertigung detaillierter Prototypen, Endprodukte und Formen für die Kleinserienfertigung. Dank ihrer hohen Auflösung und Genauigkeit produziert SLA isotrope und wasserdichte Teile, die sich ideal für den Einsatz in mehrteiligen Baugruppen und Konsumgütern eignen.

SLA-Drucker arbeiten mit einer Vielzahl von Harzformulierungen und bieten Eigenschaften, die Standard-, technische und industrielle Thermoplaste imitieren können. Großformatige SLA-Drucker können sogar komplette Karosserieteile und Innenraumkomponenten in einem Stück im 3D-Druckverfahren herstellen.

SLS und MJF für langlebige Innenausstattung

Selektives Lasersintern (SLS) und Multi Jet Fusion (MJF) ermöglichen die Herstellung robuster und langlebiger Interieurkomponenten. Beide Verfahren werden in der Automobilindustrie zur Fertigung einer Vielzahl langlebiger Interieurteile eingesetzt, darunter komplexe Lüftungskanäle und Belüftungssysteme, individuell gefertigte Armaturenbrettkomponenten, filigrane Halterungen und Befestigungen sowie flexible und robuste Türgriffe und -knöpfe.

Das SLS-Verfahren wird aufgrund seiner Fähigkeit, komplexe und langlebige Bauteile ohne Stützstrukturen herzustellen, sehr geschätzt. Das ungesinterte Pulver wirkt dabei als selbsttragendes Material, was zu saubereren Konstruktionen führt und die Nachbearbeitungszeit verkürzt. SLS-Bauteile zeichnen sich durch ihre Festigkeit und Maßgenauigkeit aus und eignen sich daher für Funktionstests und Endanwendungen in der Automobilindustrie.

Während sich MJF durch seine Geschwindigkeit und Effizienz auszeichnet und Teile bis zu zehnmal schneller als SLS produziert, bietet es zudem hervorragende mechanische Eigenschaften und eine glattere Oberflächenbeschaffenheit, was es ideal für sichtbare Automobil-Innenausstattungsteile macht, die ein hochwertiges ästhetisches Erscheinungsbild erfordern.

SLM für funktionale Metallteile

SLM funktioniert durch selektives Schmelzen und Verschmelzen von feinem Metallpulver mittels eines Hochleistungslaserstrahls, wodurch hochkomplexe und präzise Metallbauteile entstehen.

In der Automobilindustrie wird SLM zur Herstellung einer Vielzahl funktionaler Metallteile eingesetzt, darunter Motorkomponenten, Strukturelemente und kundenspezifische Getriebekomponenten.

Die Festigkeit und Haltbarkeit von SLM-gefertigten Bauteilen sind mit denen aus traditionellen Fertigungsverfahren vergleichbar, wodurch sie sich für kritische Anwendungen eignen, bei denen Zuverlässigkeit unerlässlich ist. Darüber hinaus ermöglicht SLM die Integration komplexer Strukturen und interner Kanäle, was zu Leistungssteigerungen führen kann, die mit konventionellen Fertigungsverfahren nicht realisierbar sind.

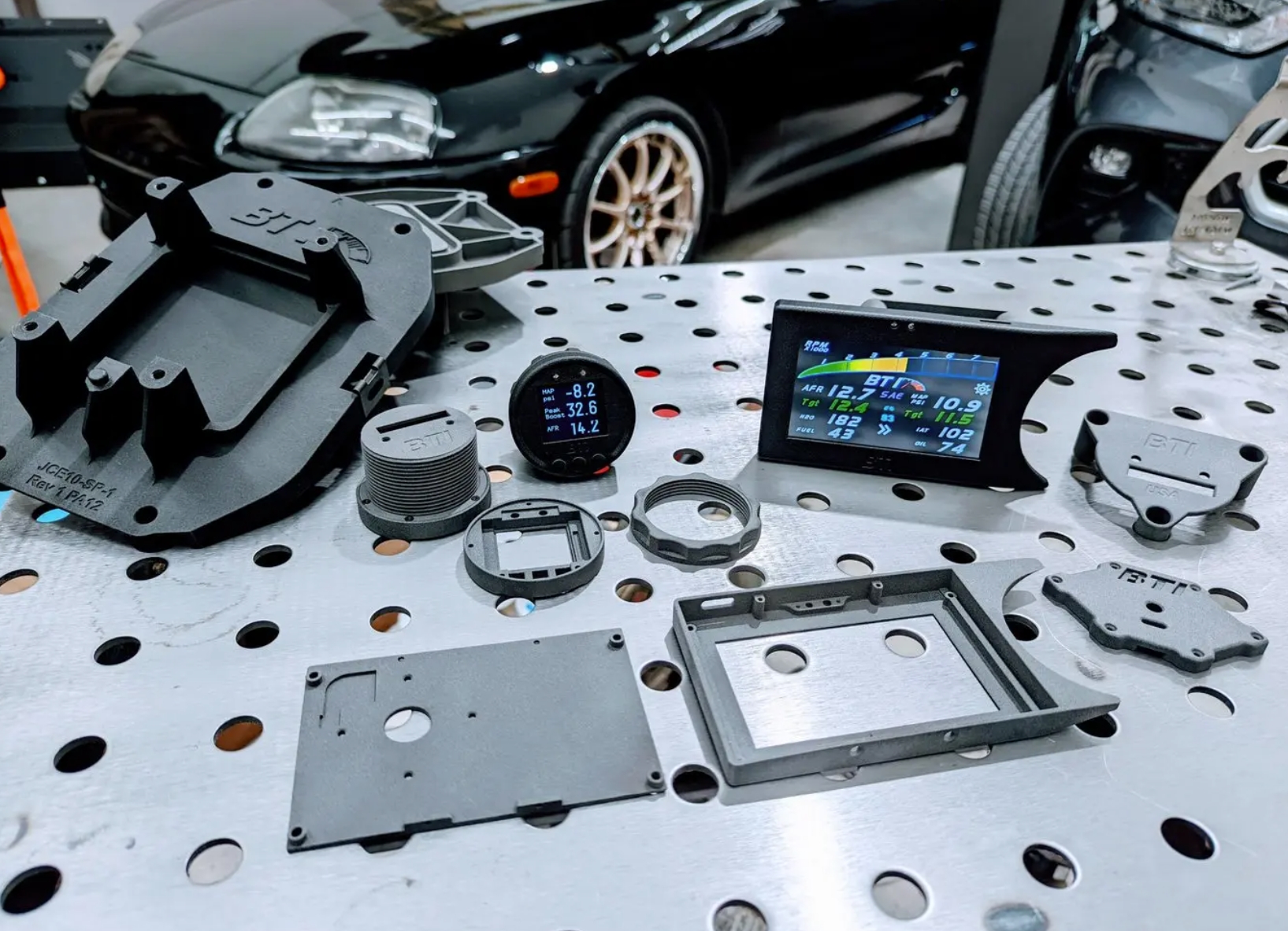

Bildquelle: BTI Gauges/Formlabs

Beispiele für 3D-gedruckte Autoteile

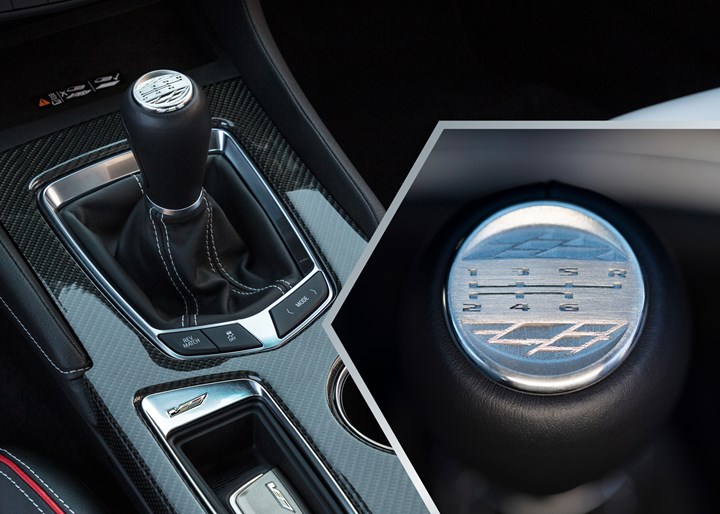

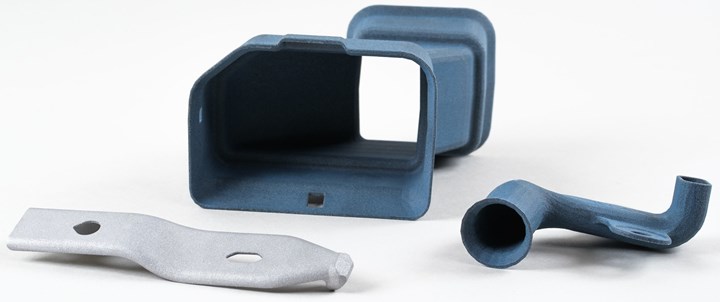

Einsatz von 3D-gedruckten Endprodukten in Fahrzeugen wie dem Cadillac Blackwing V-Series.

Bildquelle: Additive Fertigung

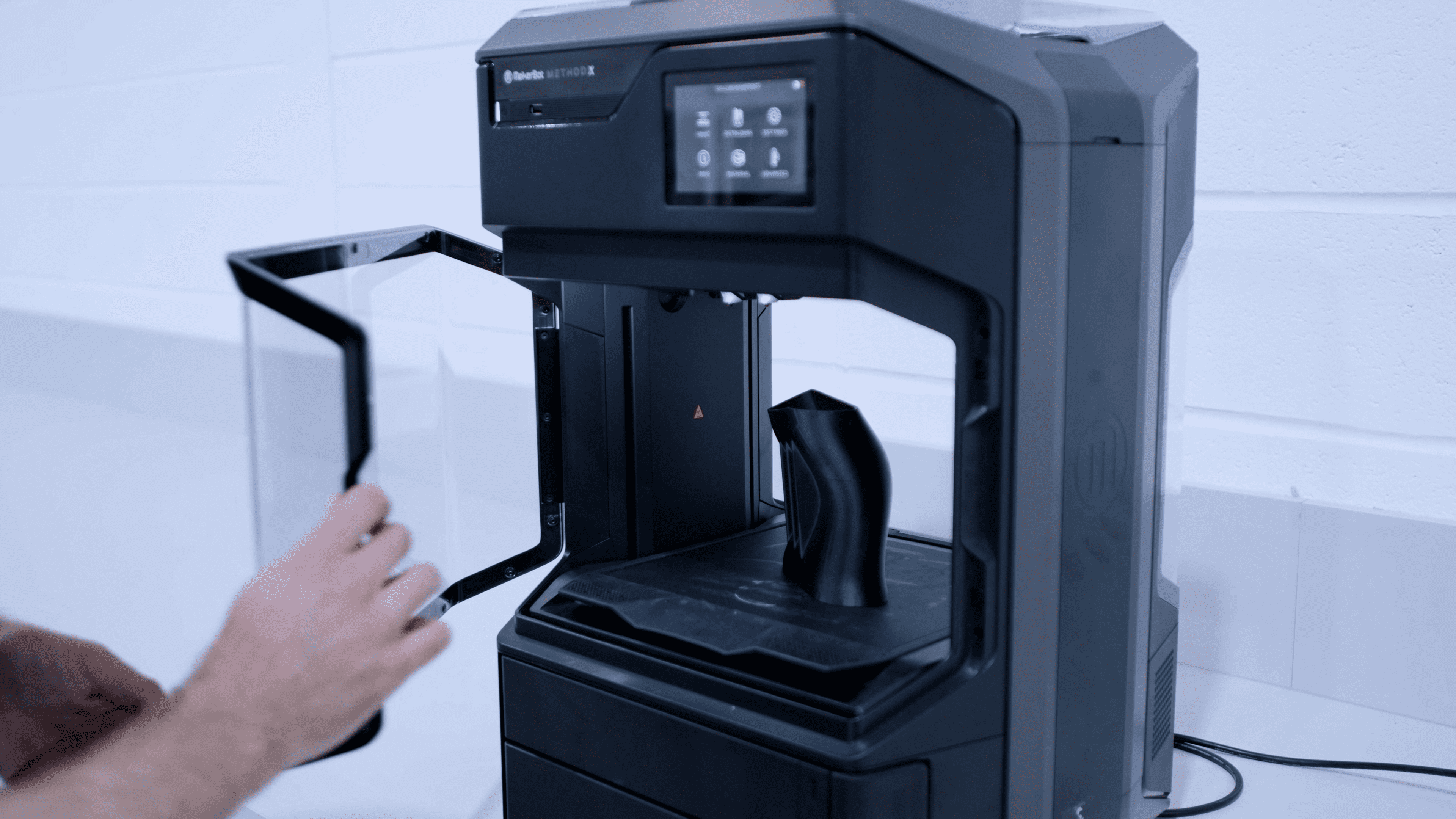

Produktion von Kanälen, Halterungen und kundenspezifischen Komponenten für limitierte Sondermodelle wie den Aston Martin Callum Vanquish 25.

Bildquelle: MakerBot

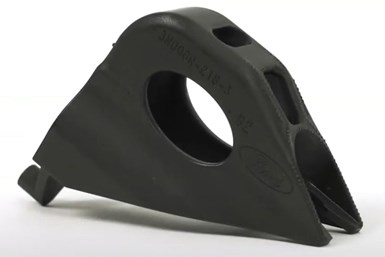

Ersatz von herkömmlich gefertigten Teilen durch 3D-gedruckte Alternativen bei Modellen wie dem Ford Mustang Shelby GT500.

Bildquelle: Additive Fertigung

Potenzial für die Massenmarktakzeptanz und die Produktion in großem Maßstab

Der globale Markt für 3D-Automobildruck wurde 2023 auf 3,10 Milliarden US-Dollar geschätzt und soll von 2024 bis 2030 eine durchschnittliche jährliche Wachstumsrate (CAGR) von 23,3 % verzeichnen. Dieses Wachstum wird durch die steigende Nachfrage nach individualisierten Produkten und die Fortschritte der Automobilindustrie bei der Nutzung additiver Fertigungsverfahren für die Großserienproduktion angetrieben.

Innovationen wie das Drahtlichtbogen-Auftragschweißen (WAAM) werden von großen Automobilherstellern wie der BMW AG übernommen, die diese Technologie künftig für die Fahrzeugproduktion einsetzen will. Diese Fortschritte beschleunigen den Produktentwicklungszyklus und ermöglichen ein schnelles Prototyping, wodurch Automobilhersteller mehrere Iterationen eines Bauteils zügig produzieren und testen können.

Der Einsatz von Leichtbaumaterialien im 3D-Druck ist ein bedeutender Trend, der durch die Notwendigkeit getrieben wird, das Fahrzeuggewicht zu reduzieren, den Kraftstoffverbrauch zu senken und Emissionen zu verringern. Der 3D-Druck ermöglicht die Herstellung komplexer Geometrien und die Verwendung von Materialien wie kohlenstofffaserverstärkten Polymeren (CFK), die ein hohes Festigkeits-Gewichts-Verhältnis aufweisen und sich daher ideal für Automobilanwendungen eignen.

Das Potenzial für die Massenmarkteinführung und die Großserienproduktion von 3D-gedruckten Automobilteilen ist enorm. Dank kontinuierlicher Investitionen in Forschung und Entwicklung, Partnerschaften zwischen wichtigen Akteuren und einem Fokus auf Nachhaltigkeit verspricht der 3D-Druck höhere Produktionsraten, weniger Materialverschwendung, niedrigere Fertigungskosten und kürzere Prototypenzeiten für Automobilteile.

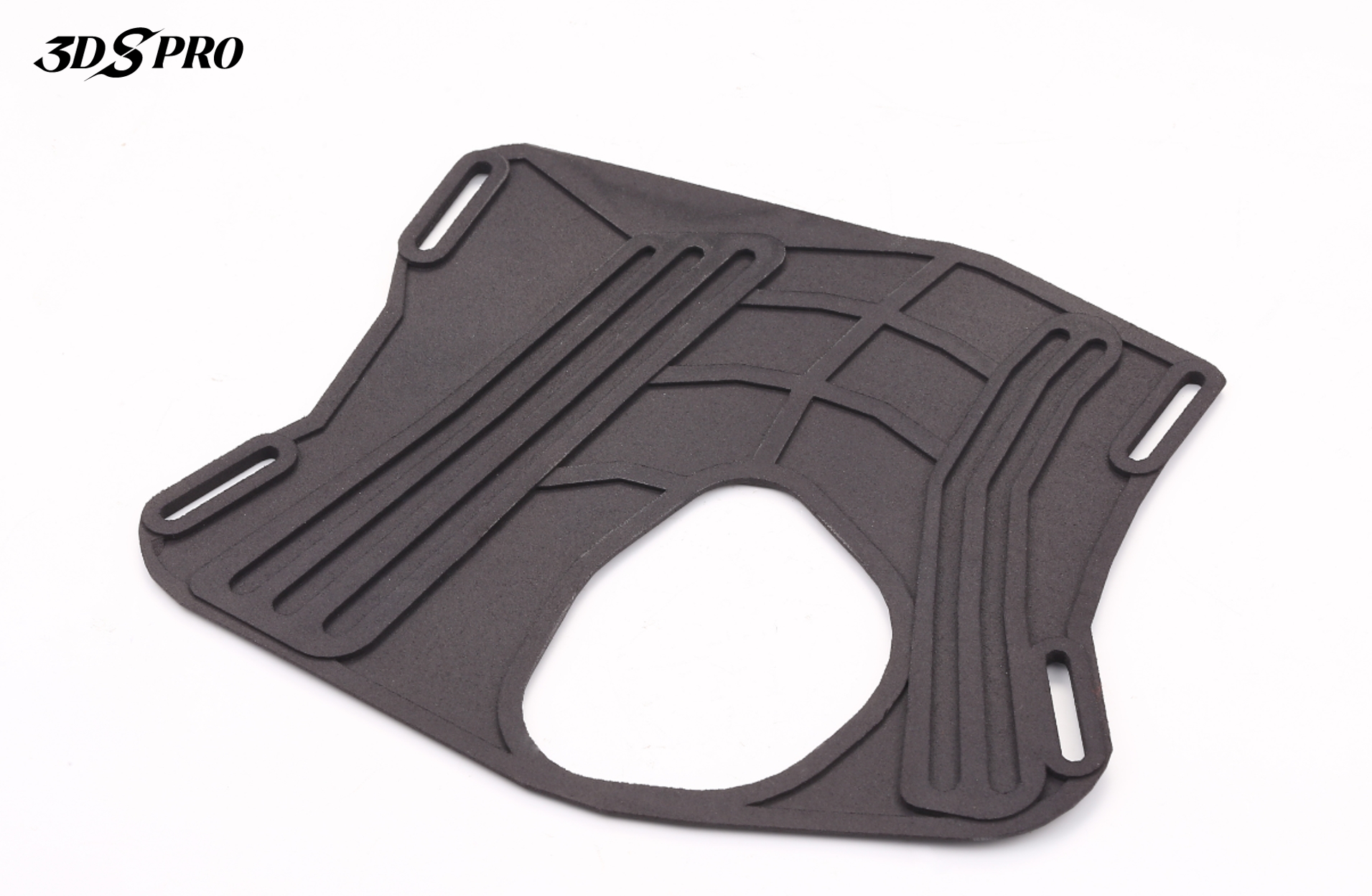

3DSPRO Automotive 3D-Drucklösungen
