SLS-Nylon-3D-Druck: Vorteile und Grenzen

Was ist SLS-Nylon-3D-Druck?

Selektives Lasersintern (SLS) ist ein fortschrittliches additives Fertigungsverfahren, bei dem ein Hochleistungslaser kleine Polymerpulverpartikel zu einem festen, dreidimensionalen Objekt verschmilzt. SLS-3D-Druck eignet sich besonders gut für Nylon, einen vielseitigen und robusten thermoplastischen Kunststoff, und ist daher eine beliebte Wahl für die Herstellung funktionaler Prototypen und Endprodukte.

Das SLS-Verfahren beginnt mit dem gleichmäßigen Verteilen einer dünnen Schicht Nylonpulver auf der Bauplattform. Ein Hochleistungslaser scannt anschließend das Pulverbett und sintert (verschmilzt) die Pulverpartikel selektiv anhand der Querschnittsdaten eines digitalen 3D-Modells. Nach dem Sintern jeder Schicht senkt sich die Bauplattform leicht ab, und eine neue Pulverschicht wird über die vorherige aufgetragen. Dieser Vorgang wiederholt sich Schicht für Schicht, bis das gesamte Objekt geformt ist.

Nylon für den 3D-Druck

Nylon , ein synthetisches thermoplastisches Polymer, ist aufgrund seiner hervorragenden mechanischen Eigenschaften und Vielseitigkeit ein beliebtes Material für den selektiven Lasersinterprozess (SLS) im 3D-Druck. Im Folgenden werden die verschiedenen Nylonarten, die im SLS-3D-Druck eingesetzt werden, und ihre spezifischen Eigenschaften näher betrachtet.

Arten von Nylon, die im SLS-3D-Druck verwendet werden

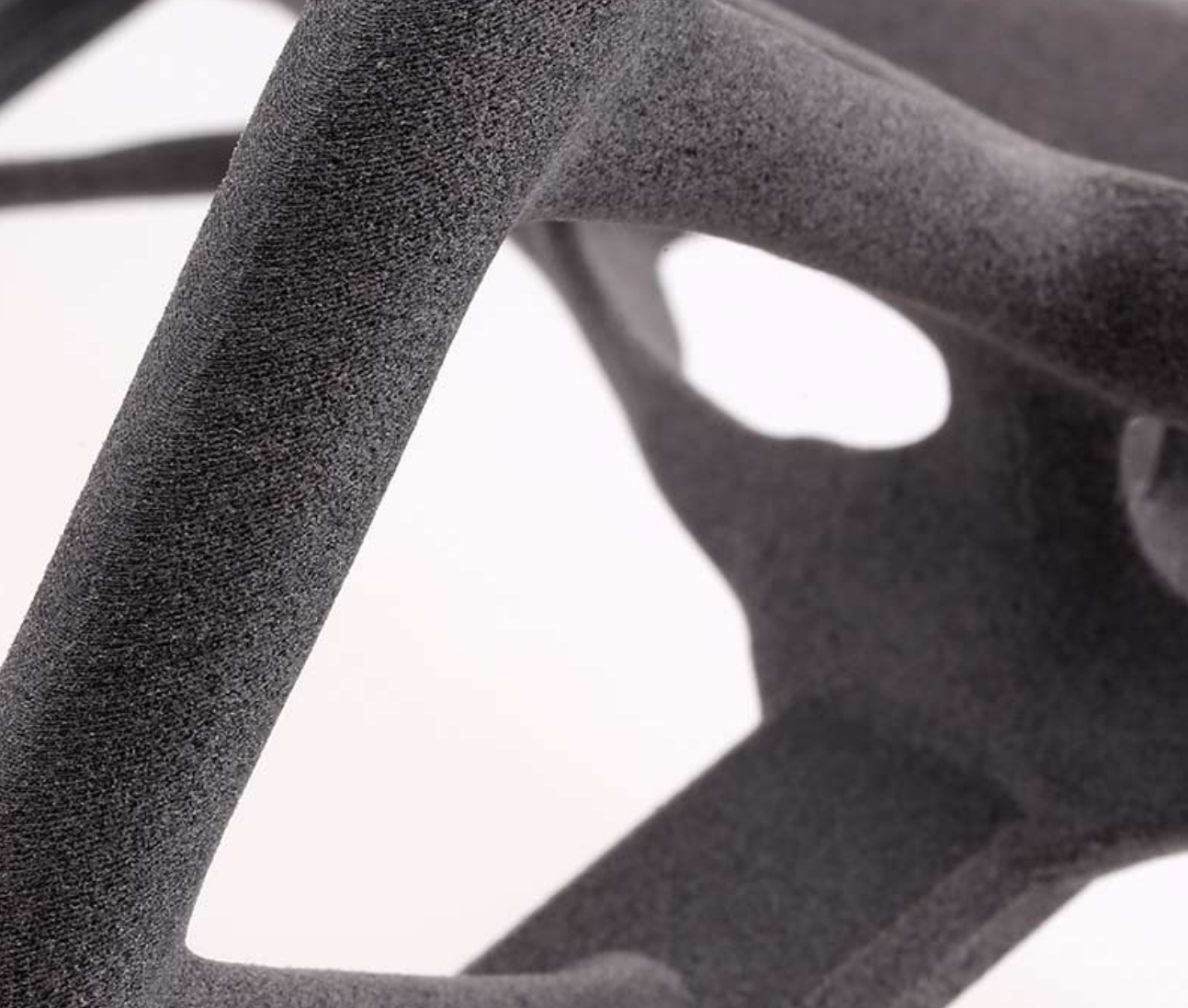

● Nylon 12 (PA 12) : Nylon 12 ist bekannt für seine hohe Leistungsfähigkeit, Maßgenauigkeit und Vielseitigkeit. Es bietet eine gute Zugfestigkeit, Schlagfestigkeit und Flexibilität. Es wird häufig für Hochleistungsprototypen, Kleinserienfertigung, permanente Vorrichtungen, Spannmittel und allgemeine SLS-Teile eingesetzt.

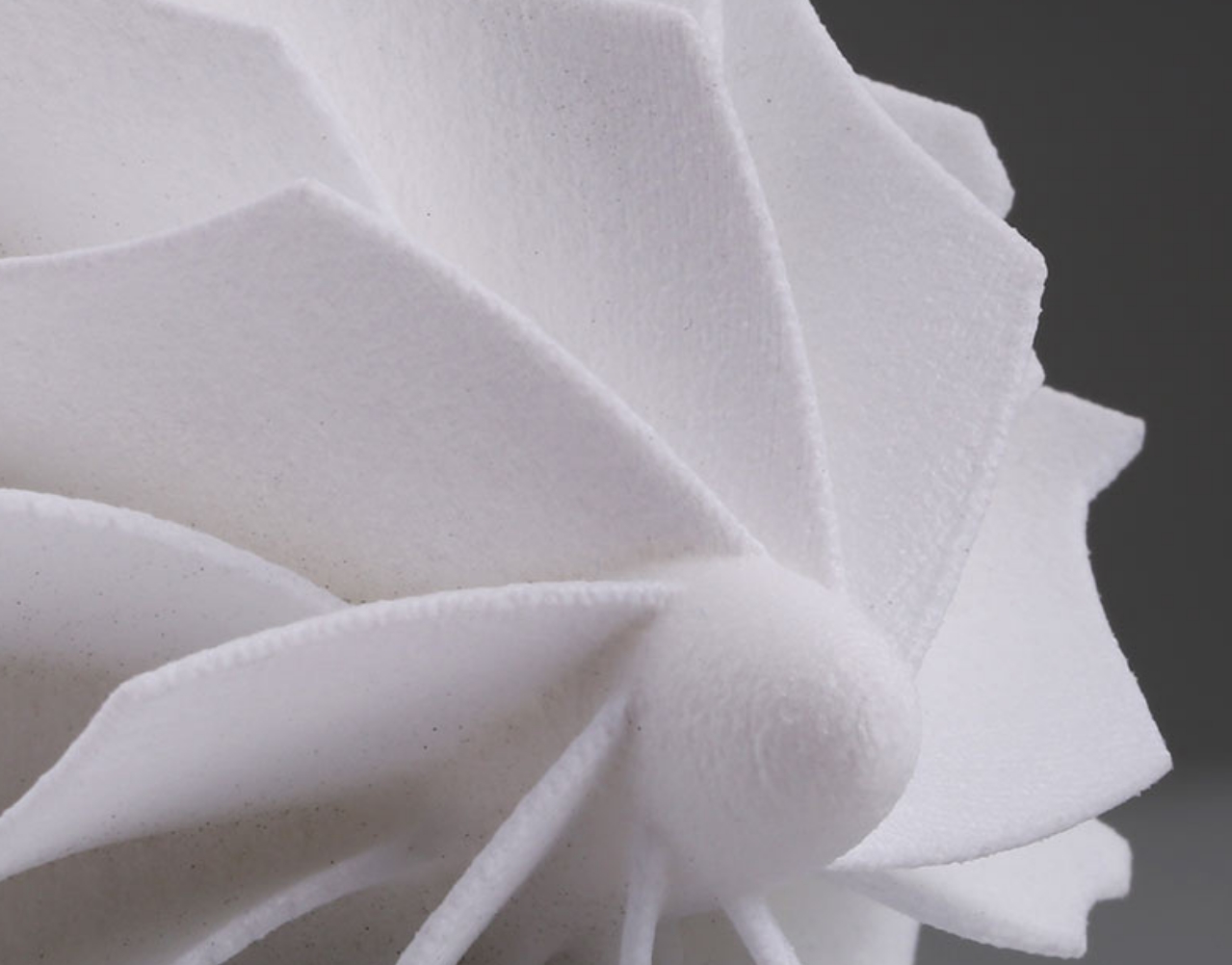

● Nylon 11 (PA 11) : Nylon 11 ist ein duktiles, starkes und flexibles Material und eignet sich daher ideal für Bauteile, die Langlebigkeit und hohe Leistungsfähigkeit erfordern. Es zeichnet sich durch eine ausgezeichnete Schlagfestigkeit aus und hält wiederholter Belastung stand. PA 11 ist geeignet für schlagfeste Prototypen, dünnwandige Kanäle und Gehäuse, Druckknöpfe, Clips, Scharniere, Orthesen und Prothesen.

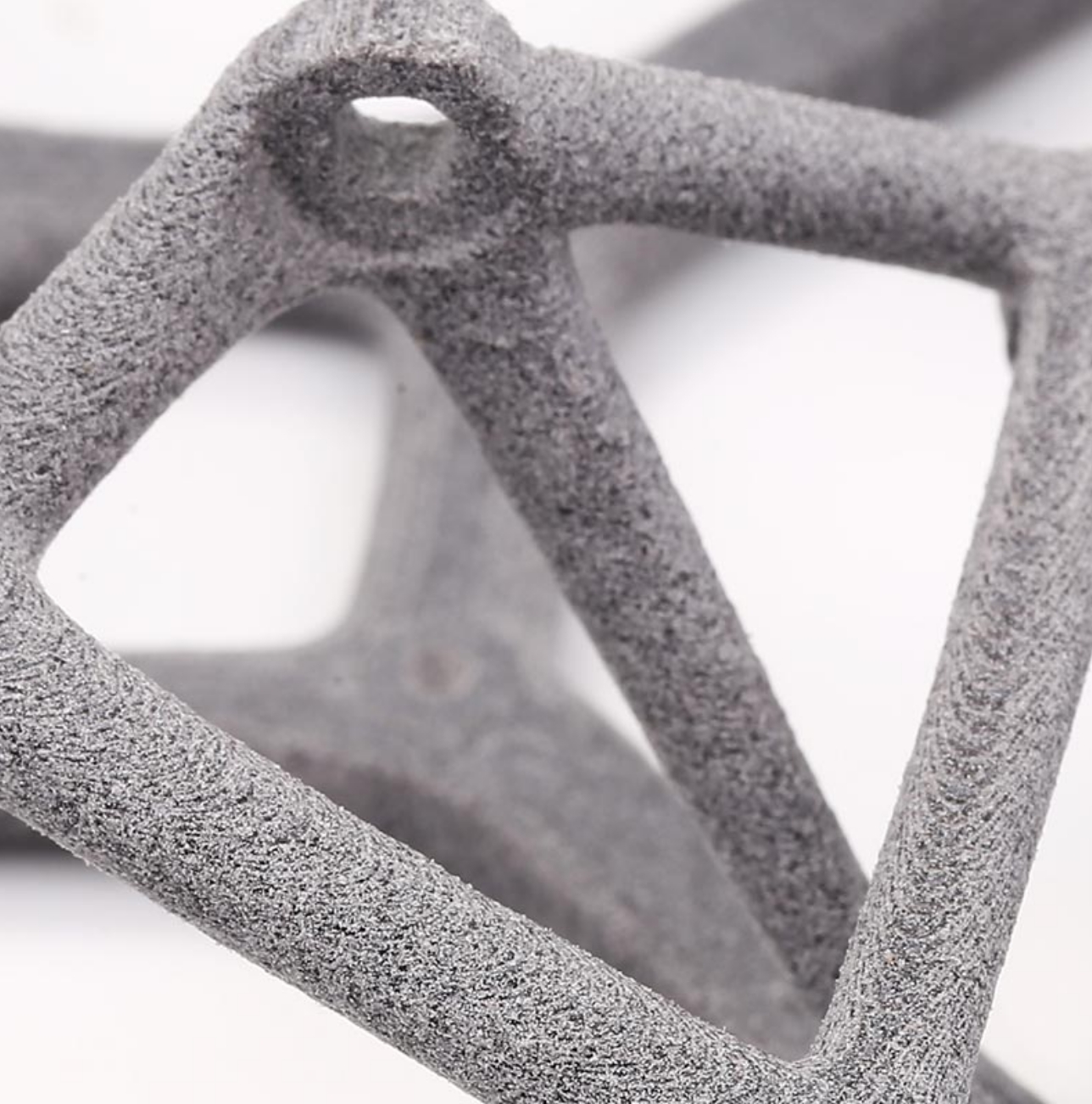

● Nylon 12 GF (glasfaserverstärkt) : Diese Variante ist mit Glasfasern verstärkt, was ihre Steifigkeit und thermische Stabilität erhöht. Sie eignet sich für anspruchsvolle industrielle Umgebungen. Einsatzgebiete sind robuste Vorrichtungen und Lehren, Ersatzteile, Teile unter Dauerbelastung, Gewinde, Buchsen und Hochtemperaturanwendungen.

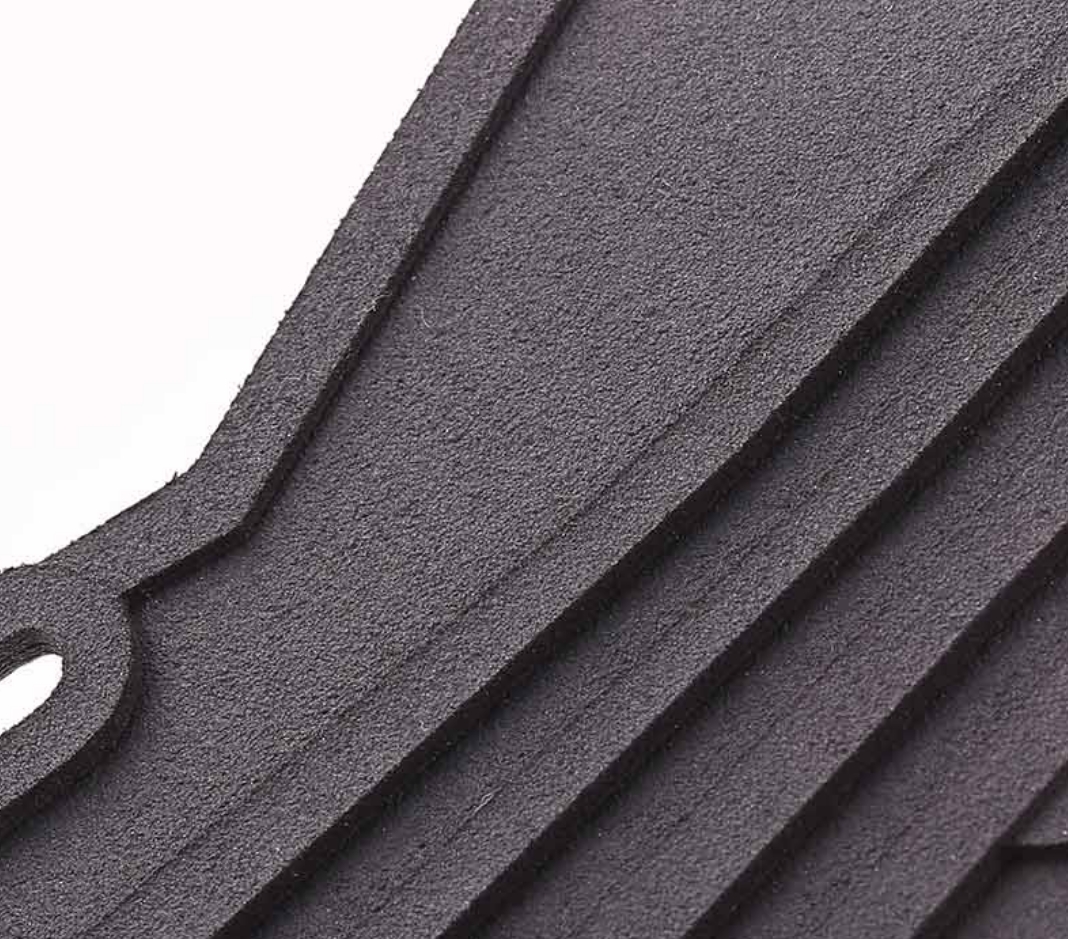

● Nylon 11 CF (kohlenstoffgefüllt): Kohlenstoffgefülltes Nylon 11 bietet erhöhte Festigkeit und Steifigkeit und eignet sich daher für anspruchsvolle Anwendungen. Es wird in Bauteilen eingesetzt, die hohe Festigkeit und Steifigkeit erfordern, wie z. B. Strukturbauteile und hochbelastete Bauteile.

Vorteile von Nylon für den SLS-3D-Druck

● Langlebigkeit: Nylon-Teile, die im SLS-Verfahren hergestellt werden, sind robust, stoßfest und widerstandsfähig gegen wiederholten Verschleiß.

● Vielseitigkeit: Nylon kann in einer Vielzahl von Anwendungen eingesetzt werden, von funktionalen Prototypen bis hin zu Endprodukten.

● Umweltbeständigkeit: Nylon ist beständig gegen UV-Licht, Hitze, Feuchtigkeit, Lösungsmittel und Temperaturschwankungen und eignet sich daher für verschiedene Umgebungsbedingungen.

● Recyclingfähigkeit: Das ungesinterte Nylonpulver kann recycelt und in nachfolgenden Konstruktionen wiederverwendet werden, wodurch Materialabfall und Kosten reduziert werden.

Die Vorteile des SLS-Nylon-3D-Drucks

1. Komplexe Geometrien und Gestaltungsfreiheit

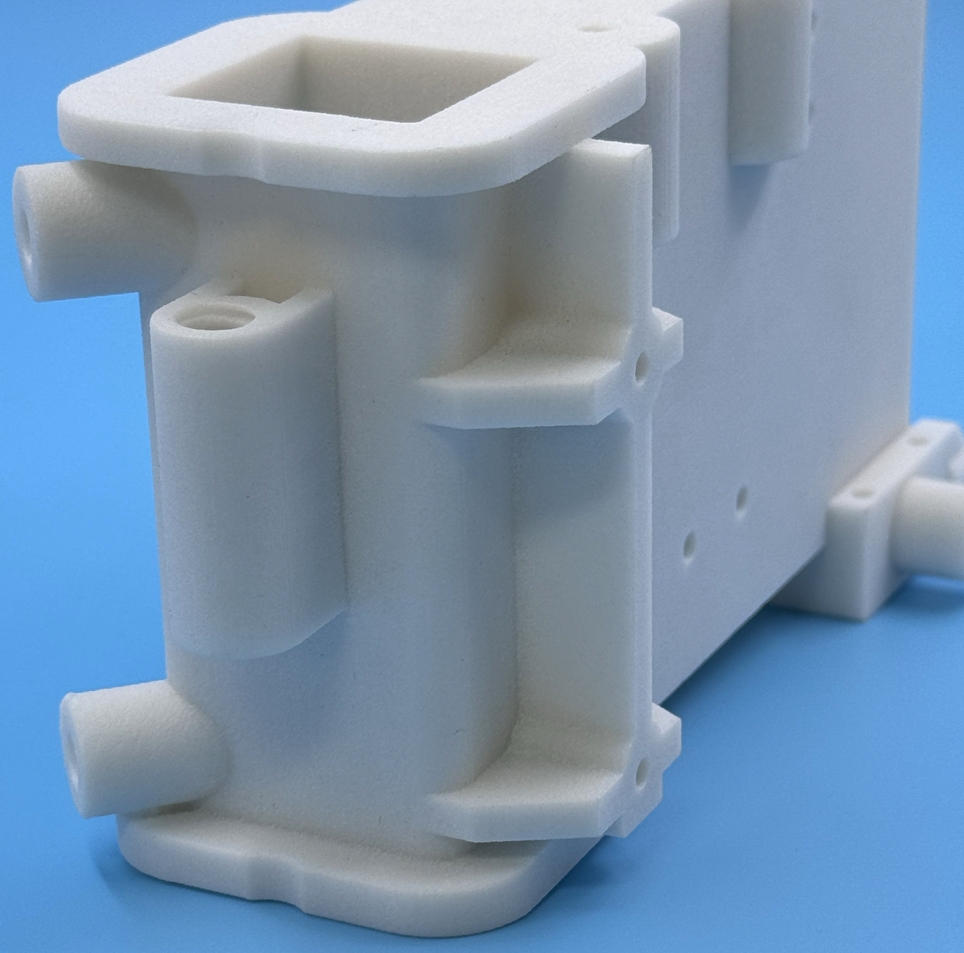

● Komplizierte Designs: SLS ermöglicht die Herstellung hochkomplexer Geometrien, die mit traditionellen Fertigungsmethoden nur schwer oder gar nicht zu realisieren wären.

● Keine Stützstrukturen: Im Gegensatz zu anderen 3D-Drucktechnologien benötigt SLS keine Stützstrukturen, was noch mehr Gestaltungsfreiheit ermöglicht und die Nachbearbeitungszeit reduziert.

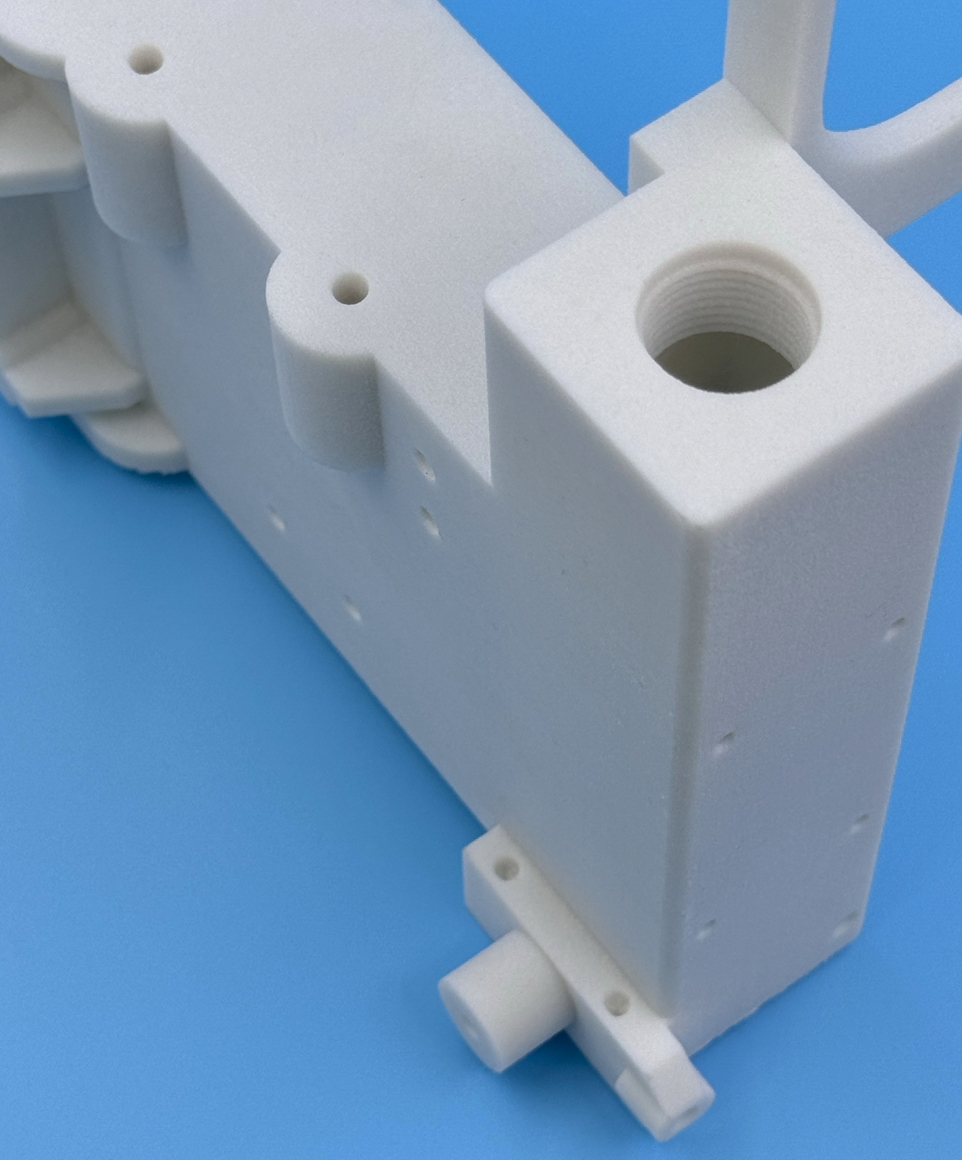

● Verschachtelte Baugruppen: SLS ermöglicht die Erstellung von ineinandergreifenden oder verschachtelten Baugruppen in einem einzigen Druckvorgang, wodurch der Bedarf an mehreren Teilen und Montageschritten reduziert wird.

2. Hohe Festigkeit und Haltbarkeit

● Isotropische Eigenschaften: SLS-Nylonbauteile weisen im Gegensatz zu FDM-Drucken, bei denen die Zwischenschichtbindung schwächer sein kann, in alle Richtungen gleichmäßige mechanische Eigenschaften auf.

● Schlagfestigkeit: Nylon-Teile, die im SLS-Verfahren hergestellt werden, sind bekannt für ihre hohe Schlagfestigkeit und Langlebigkeit.

● Chemische Beständigkeit: SLS-Nylon-Teile bieten eine gute Beständigkeit gegenüber vielen Chemikalien, Ölen und Lösungsmitteln.

3. Funktionale Prototypen und Endprodukte

● Funktionsprüfung: Die mechanischen Eigenschaften von SLS-Nylonbauteilen ähneln stark denen von spritzgegossenen Teilen, wodurch sie sich ideal für die funktionale Prototypenerstellung und -prüfung eignen.

● Endanwendungen: Die Langlebigkeit und Qualität von SLS-Nylonteilen machen sie für Endanwendungen in verschiedenen Branchen geeignet.

4. Kostengünstig für kleine bis mittlere Serien

● Keine Werkzeuge erforderlich: SLS benötigt keine Formen oder Werkzeuge und ist daher kostengünstig für kleine bis mittlere Produktionsserien.

● Schnelle Bearbeitungszeiten: Teile können schnell produziert werden, ohne die mit traditionellen Fertigungsmethoden verbundenen Vorlaufzeiten.

● On-Demand-Produktion: SLS ermöglicht die Produktion auf Abruf und reduziert so den Bedarf an großen Lagerbeständen.

5. Materialeffizienz

● Pulverrecycling: Nicht verbrauchtes Nylonpulver kann recycelt und in nachfolgenden Drucken wiederverwendet werden, wodurch Materialverschwendung und Kosten reduziert werden.

● Nesting-Effizienz: Mehrere Teile können eng beieinander im Bauraum verschachtelt werden, wodurch der verfügbare Platz optimal genutzt wird.

Die Grenzen des SLS-Nylon-3D-Drucks

1. Größenbeschränkungen

● Einschränkungen des Bauvolumens: Die maximale Größe der Bauteile ist durch die Abmessungen des Bauraums des Druckers begrenzt. Große Bauteile müssen gegebenenfalls in Abschnitten gedruckt und später zusammengebaut werden.

● Minimale Merkmalsgröße: Es gibt Einschränkungen hinsichtlich der kleinsten Merkmale, die präzise hergestellt werden können, typischerweise etwa 0,3-0,5 mm, abhängig vom jeweiligen Drucker und Material.

2. Oberflächenbeschaffenheit und Nachbearbeitung

● Körnige Textur: SLS-Teile weisen oft eine leicht körnige oder pudrige Oberflächenbeschaffenheit auf, die für bestimmte Anwendungen eine Nachbearbeitung erforderlich machen kann.

● Anforderungen an die Nachbearbeitung: Um eine glatte Oberfläche oder eine bestimmte Farbe zu erzielen, können zusätzliche Nachbearbeitungsschritte erforderlich sein, was die Produktionszeit und -kosten erhöht.

3. Materialeigenschaften und -beschränkungen

● Porosität: SLS-Nylonteile können leicht porös sein, was die Wasserdichtigkeit und die Oberflächenqualität beeinträchtigen kann.

● Hitzeempfindlichkeit: Nylon hat einen relativ niedrigen Schmelzpunkt, was seinen Einsatz bei Hochtemperaturanwendungen einschränken kann.

● Feuchtigkeitsaufnahme: Nylon ist hygroskopisch, das heißt, es nimmt Feuchtigkeit aus der Luft auf, was sich mit der Zeit auf die Abmessungen und Eigenschaften des Bauteils auswirken kann.

4. Farbbeschränkungen

● Eingeschränkte Farbauswahl: SLS-Nylonbauteile werden üblicherweise in Weiß oder Grau hergestellt, wobei die Farbauswahl während des Druckprozesses begrenzt ist. Die Farbe wird in der Regel nachträglich hinzugefügt.

Anwendungen von SLS-gedrucktem Nylon

Luft- und Raumfahrt

1. Leichtbaukomponenten: SLS-Nylon wird zur Herstellung leichter, komplexer Teile für Flugzeuginnenausstattungen und nicht kritische Komponenten verwendet.

2. Prototyping: Schnelle Prototypenerstellung von Luft- und Raumfahrtteilen für Test- und Validierungszwecke.

3. Werkzeuge und Vorrichtungen: Kundenspezifische Werkzeuge und Vorrichtungen für die Wartung und Montage von Flugzeugen.

Automobilindustrie

1. Funktionale Prototypen: Testen neuer Konstruktionen für Automobilteile vor der Massenproduktion.

2. Sonderanfertigungen: Kleinserienfertigung von Spezialkomponenten für Luxus- oder Oldtimerfahrzeuge.

3. Kanalsysteme: Komplexe Luftansaug- und Belüftungssysteme.

Medizin und Gesundheitswesen

1. Prothetik und Orthetik: Maßgefertigte, leichte Prothesen und Orthesen.

2. Chirurgische Schablonen: Patientenspezifische chirurgische Schablonen für eine höhere Genauigkeit bei Operationen.

3. Prototypen für medizinische Geräte: Schnelle Prototypentwicklung neuer medizinischer Geräte für Testzwecke.

Konsumgüter

1. Brillen: Maßgefertigte Fassungen und Prototypen für Brillen und Sonnenbrillen.

2. Sportausrüstung: Maßgefertigte Griffe, Schutzausrüstung und leistungssteigernde Komponenten.

3. Elektronikgehäuse: Robuste Gehäuse für Unterhaltungselektronik und Gadgets.

Industrielle Fertigung

1. End-of-Arm-Werkzeuge: Kundenspezifische Greifer und Endeffektoren für Robotersysteme.

2. Funktionale Prototypen: Testen neuer Produktdesigns vor der Investition in Werkzeuge.

3. Kleinserienfertigung: Herstellung von spezialisierten Industriekomponenten in kleinen Losgrößen.

Mode und Accessoires

1. Schmuck: Aufwendige, individuell angefertigte Schmuckstücke und Prototypen.

2. Textile Innovationen: Flexible, ineinandergreifende Strukturen für avantgardistische Modedesigns.

3. Schuhkomponenten: Maßgefertigte Sohlen, Einlegesohlen und andere Schuhkomponenten.

Robotik

1. Strukturkomponenten: Leichte, aber dennoch robuste Teile für Roboterrahmen und -gehäuse.

2. Funktionale Mechanismen: Komplexe Zahnräder, Gelenke und Aktuatoren für Robotersysteme.

3DSPRO SLS 3D-Drucklösungen

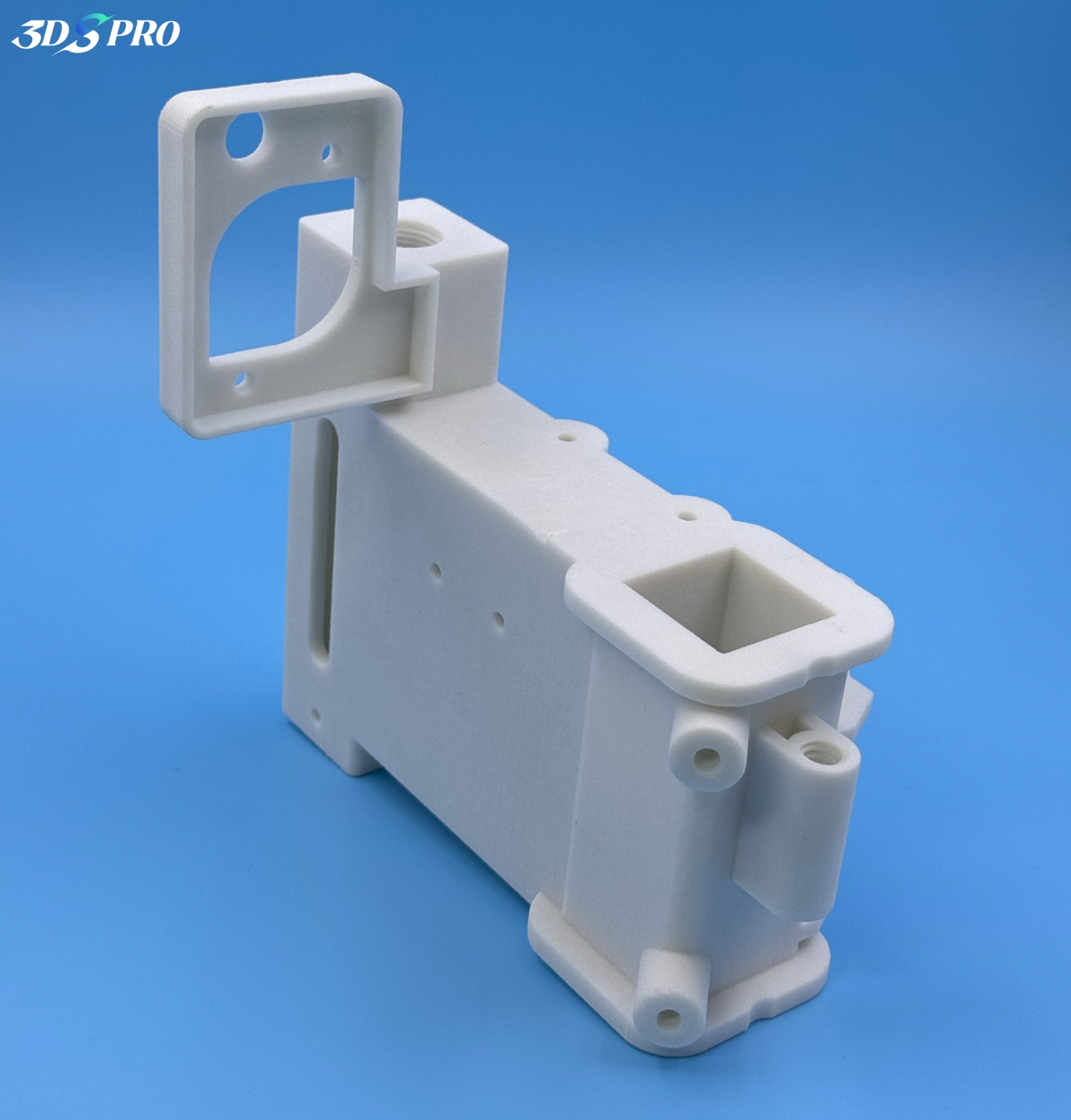

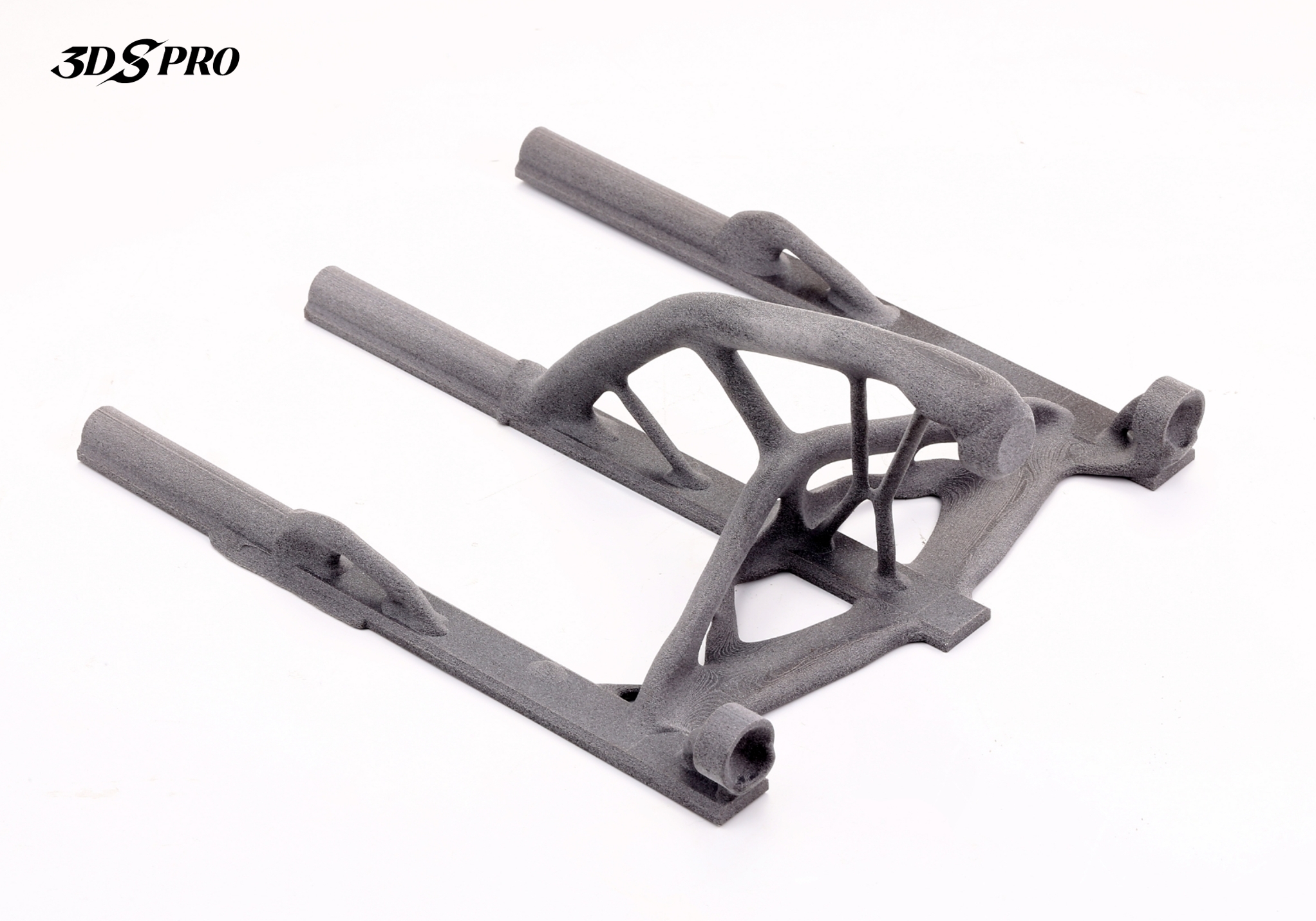

3DSPRO bietet umfassende SLS-3D-Drucklösungen für die Fertigung hochwertiger, industrietauglicher Bauteile für Prototypen und Serienproduktion. Hochwertige Nylonmaterialien ermöglichen die Herstellung komplexer, langlebiger Teile mit exzellenten mechanischen Eigenschaften. Wir bieten verschiedene Nylonoptionen, darunter PA12, PA11 und glasfaserverstärkte Varianten, um unterschiedlichsten Anwendungsanforderungen gerecht zu werden.

Unsere Online-Plattform vereinfacht den Bestellprozess . Kunden können ihre 3D-Modelle hochladen, sofort Angebote erhalten und ihre Bestellungen in Echtzeit verfolgen. Darüber hinaus bietet 3DSPRO umfassende Nachbearbeitungsdienste zur Optimierung von Funktionalität und Ästhetik der im SLS-Verfahren gedruckten Teile. Diese umfassen Färben, Glätten mit Dampf und verschiedene Oberflächenveredelungstechniken, um das gewünschte Erscheinungsbild zu erzielen. Dank unserer Expertise in der SLS-Technologie und unserem Engagement für Kundenzufriedenheit bietet 3DSPRO zuverlässige und kostengünstige 3D-Drucklösungen für jedermann.
