Kurzanleitung zum Unterschied zwischen 3D-Druck und Spritzguss

Verfahren

3D-Druckverfahren

3D-Druck, auch bekannt als additive Fertigung, ist ein Verfahren, bei dem Objekte Schicht für Schicht aufgebaut werden. Es beginnt mit einem digitalen Modell, das üblicherweise in CAD-Software erstellt und anschließend mithilfe einer Slicing-Software in dünne Schichten zerlegt wird. Diese Schichten werden nacheinander gedruckt, wobei Materialien wie Thermoplaste, Harze oder Metalle zum Einsatz kommen, bis das Objekt seine endgültige Form erreicht hat.

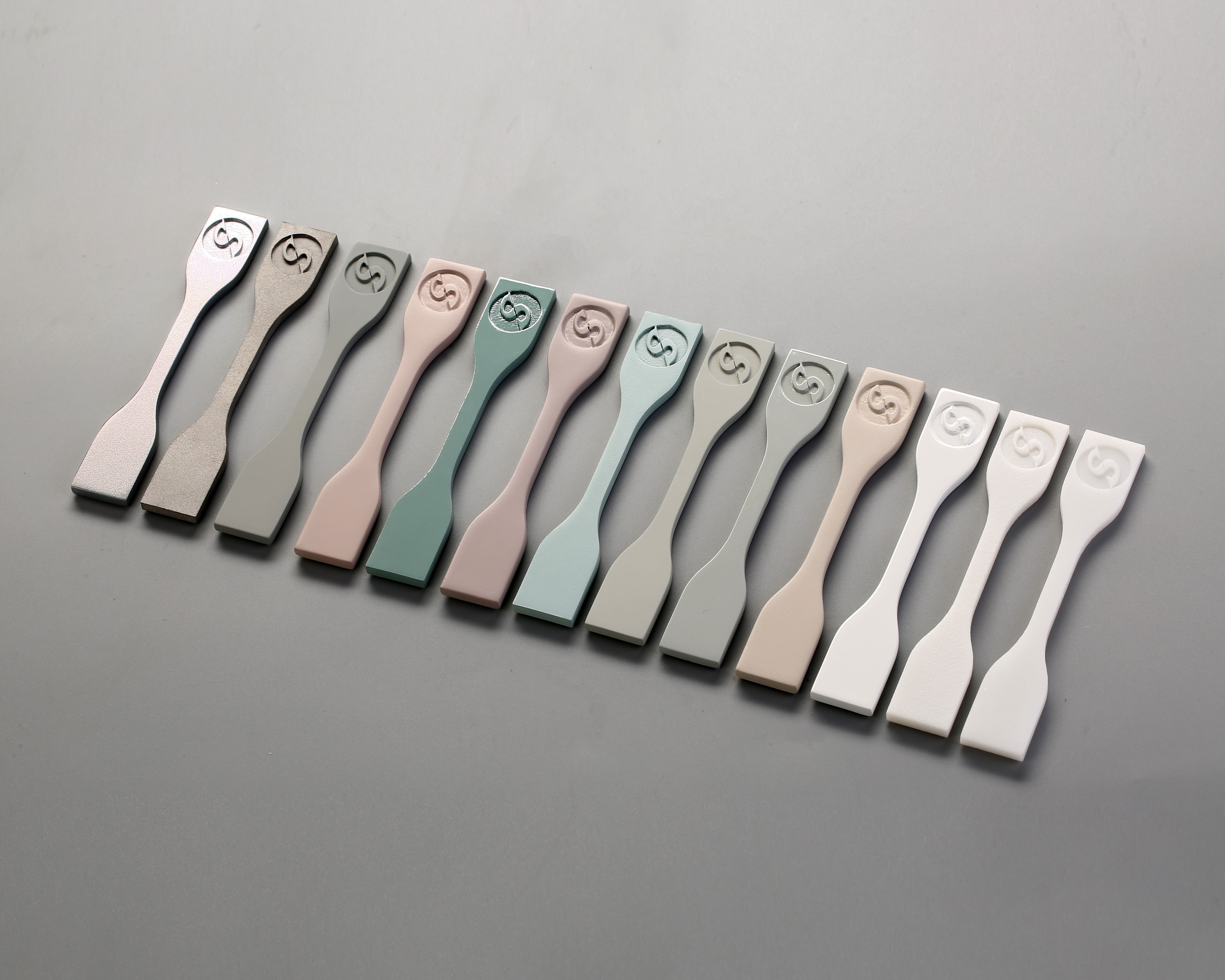

3DSPRO 3D-gedruckte Muster (lackiert)

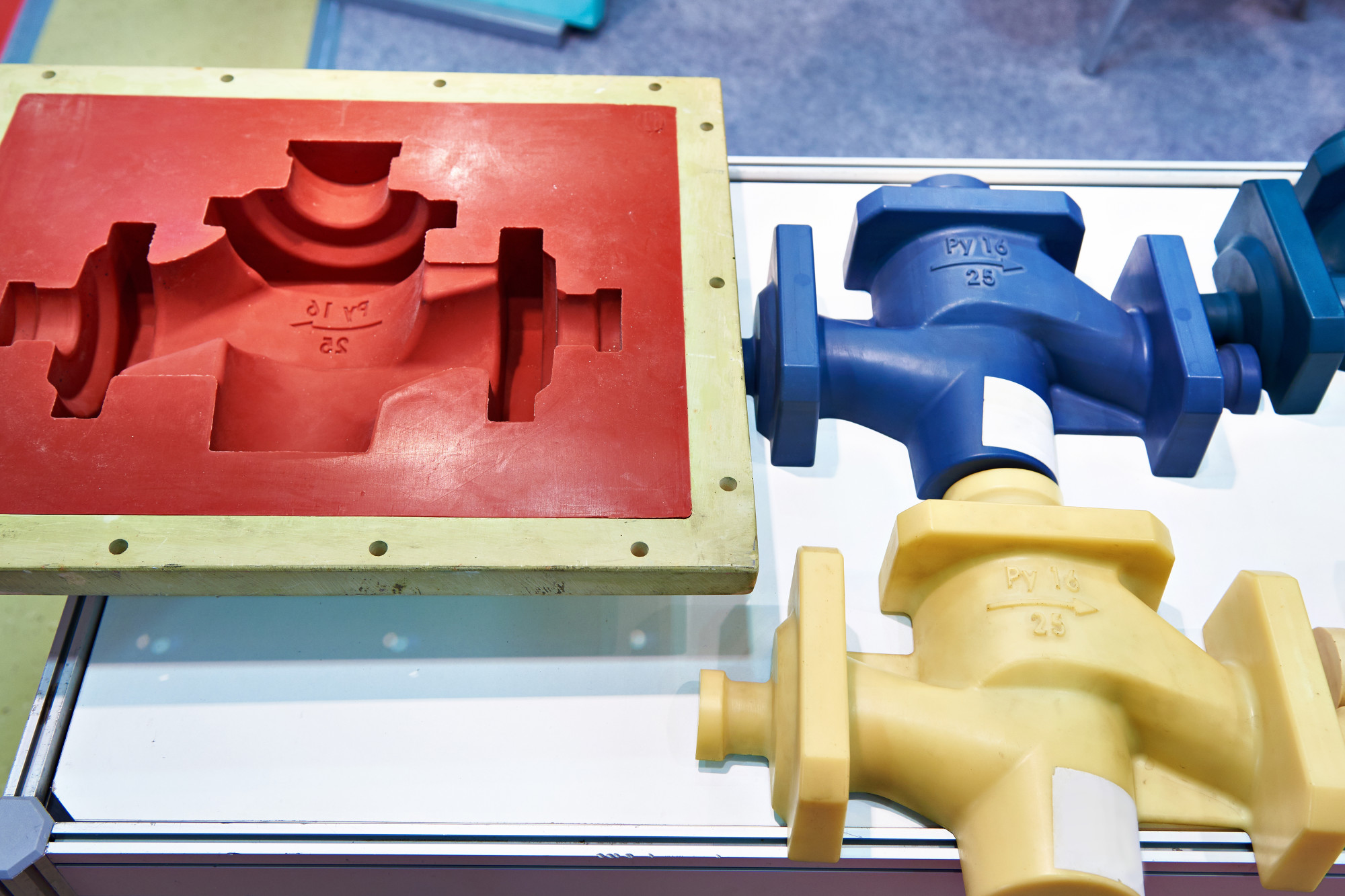

Spritzgießverfahren

Beim Spritzgießen wird geschmolzenes Material in eine vorgefertigte Form eingespritzt, wo es abkühlt und in der Form des Formhohlraums aushärtet. Typischerweise werden Thermoplaste oder Duroplaste verwendet.

Bildquelle: PrototechAsia

Kosten

3D-Druckkosten

● Druckerpreis: Die Kosten für 3D-Drucker variieren stark, von erschwinglichen Hobbymodellen ab etwa 200 US-Dollar bis hin zu professionellen FDM- und SLA-Druckern, deren Preise bei 2.500 US-Dollar beginnen und bis zu 11.000 US-Dollar oder mehr reichen können.

● Materialkosten: Materialien für den 3D-Druck, wie Filament und Harz, kosten zwischen 20 und 100 US-Dollar pro Kilogramm. Die Materialwahl beeinflusst sowohl die Qualität als auch die Kosten des gedruckten Objekts.

● Betriebskosten: Der Betrieb eines 3D-Druckers umfasst die Stromkosten, die relativ gering sind, sowie die Kosten für Ersatzteile wie Düsen. Ein aktiver 3D-Drucker kostet im Betrieb etwa 0,35 US-Dollar pro Stunde.

● Arbeitskosten: Je nach Komplexität des Designs und der erforderlichen Nachbearbeitung können die Arbeitskosten variieren. Fachkräfte für Design und Endbearbeitung können die Gesamtkosten erhöhen.

Kosten für Spritzguss

● Werkzeugkosten: Die Kosten für das Werkzeug sind der größte Kostenfaktor beim Spritzgießen. Einfache, 3D-gedruckte Werkzeuge für Kleinserien sind bereits ab 100 US-Dollar erhältlich, während komplexe Stahlwerkzeuge mit mehreren Kavitäten für die Massenproduktion über 100.000 US-Dollar kosten können.

● Maschinenkosten: Der Preis einer Spritzgießmaschine hängt von ihrer Einspritzkapazität, ihren Automatisierungsfunktionen und ihrer Energieeffizienz ab. Gegebenenfalls ist zusätzliches Zubehör erforderlich.

● Materialkosten: Die beim Spritzgießen verwendeten thermoplastischen Werkstoffe sind im Allgemeinen kostengünstig, was zu niedrigeren variablen Kosten beiträgt.

● Volumen: Spritzgießen wird bei höheren Stückzahlen aufgrund von Skaleneffekten kostengünstiger. Die Kosten pro Teil sinken mit steigender Stückzahl deutlich.

Material

3D-Druckmaterialien

● Thermoplaste: Materialien wie ABS (Acrylnitril-Butadien-Styrol) und PLA (Polymilchsäure) sind aufgrund ihrer einfachen Bedruckbarkeit und guten mechanischen Eigenschaften beliebt.

● Harze: Sie bieten glatte Oberflächen und werden in Verfahren wie SLA (Stereolithographie) eingesetzt.

● Metalle: Dazu gehören Edelstahl und Titan, die für langlebige und hitzebeständige Gegenstände verwendet werden.

● Verbundwerkstoffe: Zum Beispiel kohlenstofffaser- oder glasfaserverstärkte Materialien, die für erhöhte Festigkeit und Steifigkeit sorgen.

● Spezialmaterialien: Wie holzbasierte oder flexible Filamente eignen sie sich für Nischenanwendungen mit besonderen ästhetischen oder funktionalen Anforderungen.

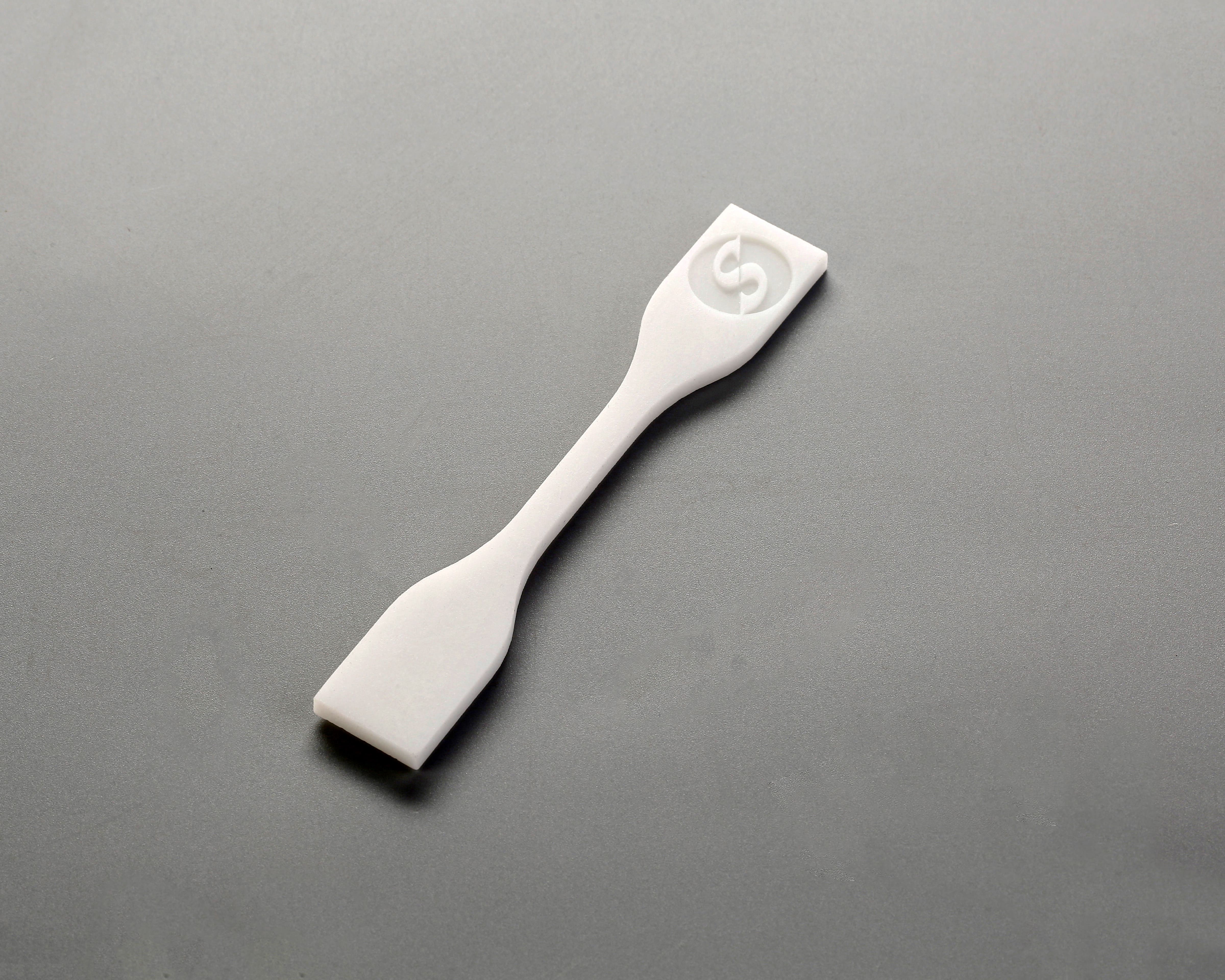

SLS-gedrucktes Muster

Spritzgussmaterialien

● Polypropylen (PP): Bekannt für seine Ermüdungsbeständigkeit und Flexibilität.

● Polyethylen (PE): Bietet eine gute Chemikalienbeständigkeit und wird häufig für Konsumgüter verwendet.

● ABS: Bietet ein ausgewogenes Verhältnis von Zähigkeit und Steifigkeit und eignet sich für Automobilteile und Konsumgüter.

● Nylon: Bekannt für seine Festigkeit und Wärmebeständigkeit, ideal für mechanische Bauteile.

● Polycarbonat (PC): Es zeichnet sich durch seine Transparenz und Schlagfestigkeit aus und wird in Anwendungen eingesetzt, die Klarheit und Haltbarkeit erfordern.

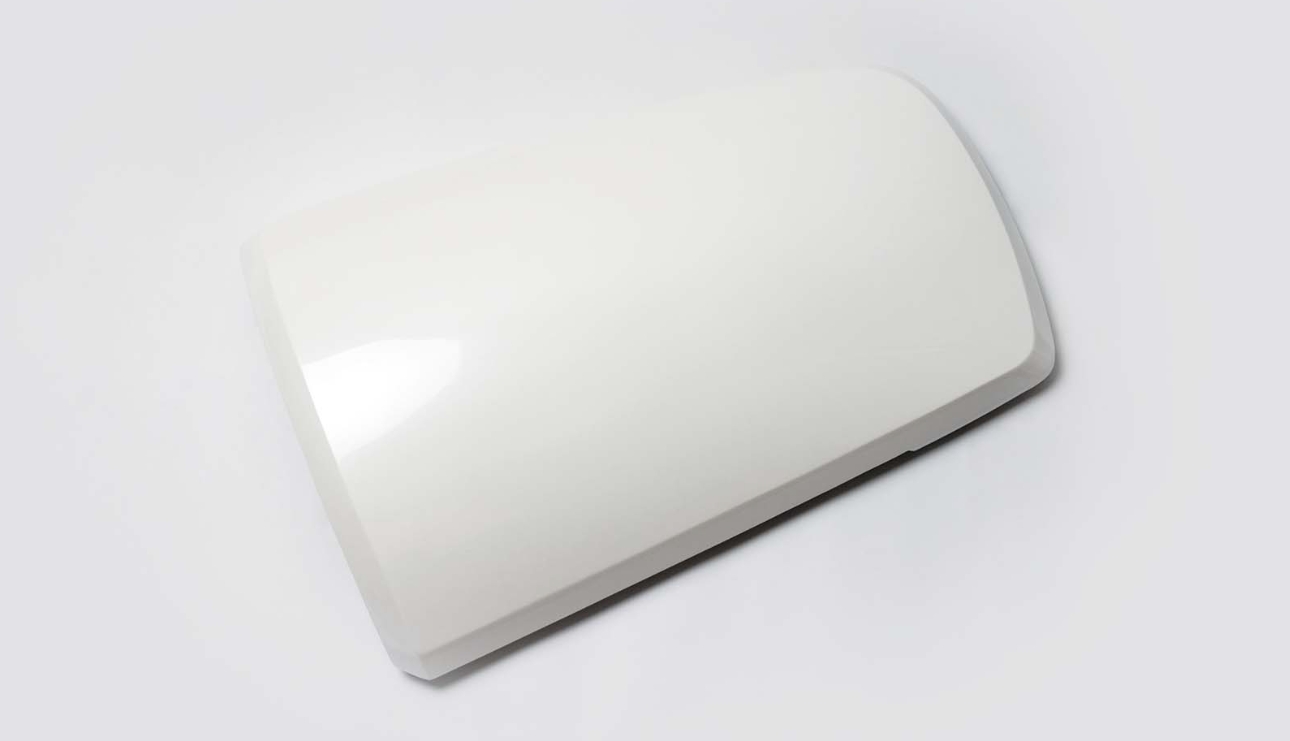

Spritzgegossenes ABS-Teil ( Bildquelle: HLH Rapid )

Geschwindigkeit

3D-Druckgeschwindigkeit

Der 3D-Druck ermöglicht die Herstellung hochgradig individualisierter, komplexer Designs. Dies geht jedoch auf Kosten der Geschwindigkeit. Der Prozess erfordert den schichtweisen Aufbau eines Objekts, was insbesondere bei größeren oder komplexeren Objekten zeitaufwändig sein kann. Die Gesamtgeschwindigkeit des 3D-Drucks hängt von der Größe und Komplexität des Objekts, dem Druckertyp und den verwendeten Materialien ab. Der gesamte Prozess umfasst Vorverarbeitung, Druck und Nachbearbeitung.

Spritzgießgeschwindigkeit

Spritzgießen ist ein Hochgeschwindigkeitsverfahren, das sich für die Massenproduktion eignet. Die Geschwindigkeit, mit der das geschmolzene Material in die Form eingespritzt wird, und die Zeit zum Abkühlen und Erstarren sind entscheidende Faktoren für die Gesamtzykluszeit. Die Formkonstruktion, die Materialart und die Spritzgießparameter beeinflussen die Geschwindigkeit des Prozesses. Durch die Anpassung der Einspritzgeschwindigkeit lassen sich Qualität und Effizienz der Produktion verbessern.

Volumen

3D-Druckvolumen

Der 3D-Druck bietet dank seiner flexiblen Produktionsmöglichkeiten eine kosteneffiziente Lösung für kleine bis mittlere Produktionsvolumina. Er eignet sich ideal für die Herstellung von Prototypen oder Kleinserien, bei denen jedes Teil individuell gestaltet werden kann. Zwar fallen keine Werkzeugkosten im Vorfeld an, doch die Druckzeit jedes einzelnen Teils bedeutet, dass es für die Produktion großer Mengen effizientere Methoden als den 3D-Druck gibt.

Spritzgussvolumen

Andererseits gilt Spritzgießen als Goldstandard für die Serienfertigung. Es eignet sich ideal zur Herstellung großer Mengen identischer Teile. Je mehr Teile produziert werden, desto kostengünstiger wird das Verfahren, da sich die anfänglichen Werkzeugkosten auf eine größere Stückzahl verteilen.

Präzision

3D-Druckpräzision

Beim 3D-Druck wird die Präzision durch die Auflösung des Druckers und die Kontrolle des Druckprozesses bestimmt. Typischerweise liegt die Schichthöhe zwischen 0,05 und 0,3 mm und die XY-Auflösung zwischen 0,1 und 0,4 mm. Eine korrekte Kalibrierung des Druckers ist für hohe Präzision unerlässlich. Dazu gehören die Ausrichtung des Druckbetts, die Genauigkeit des Extruders und die Konsistenz des Filaments.

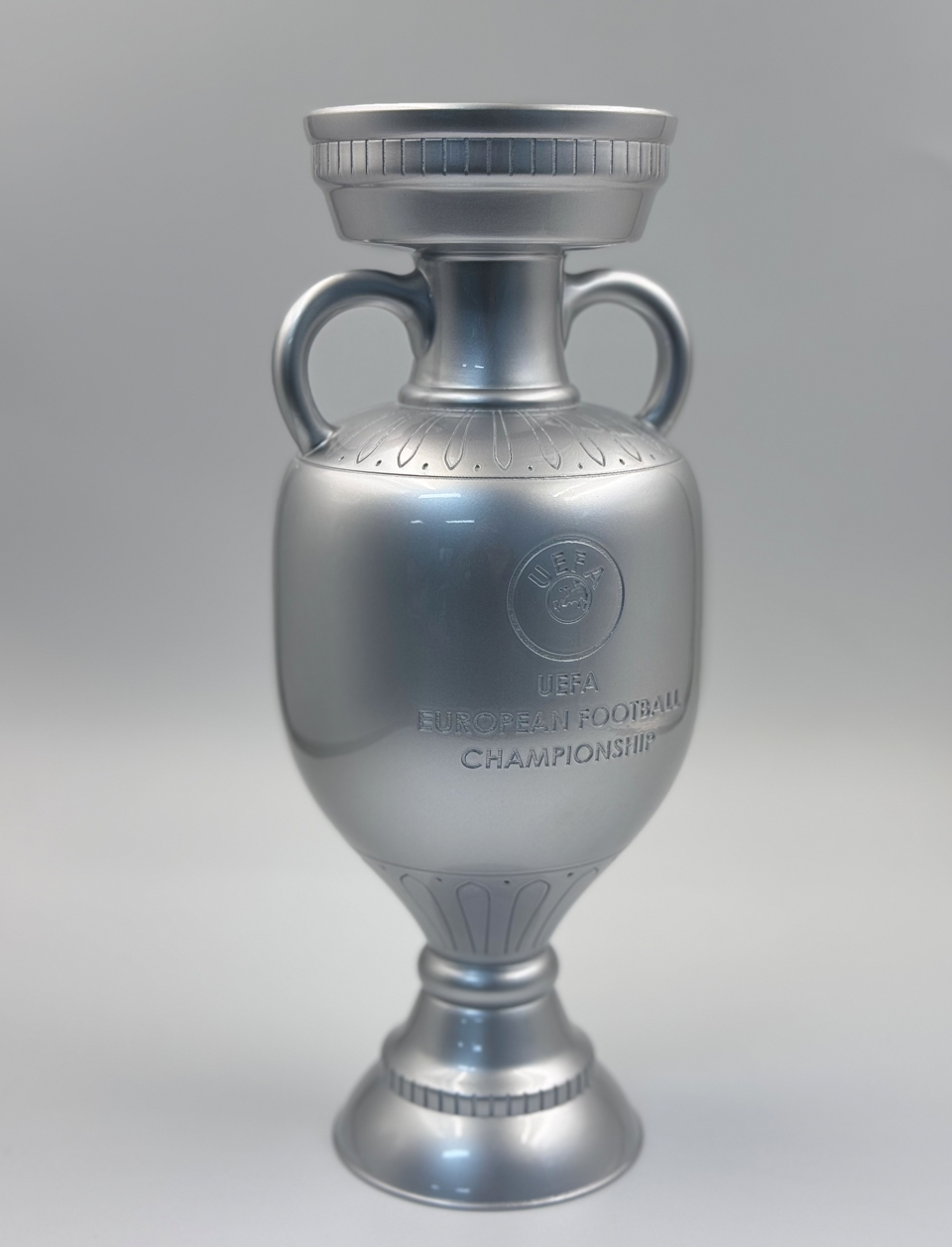

3DSPRO 3D-gedruckte Replik des Delaunay-Bechers

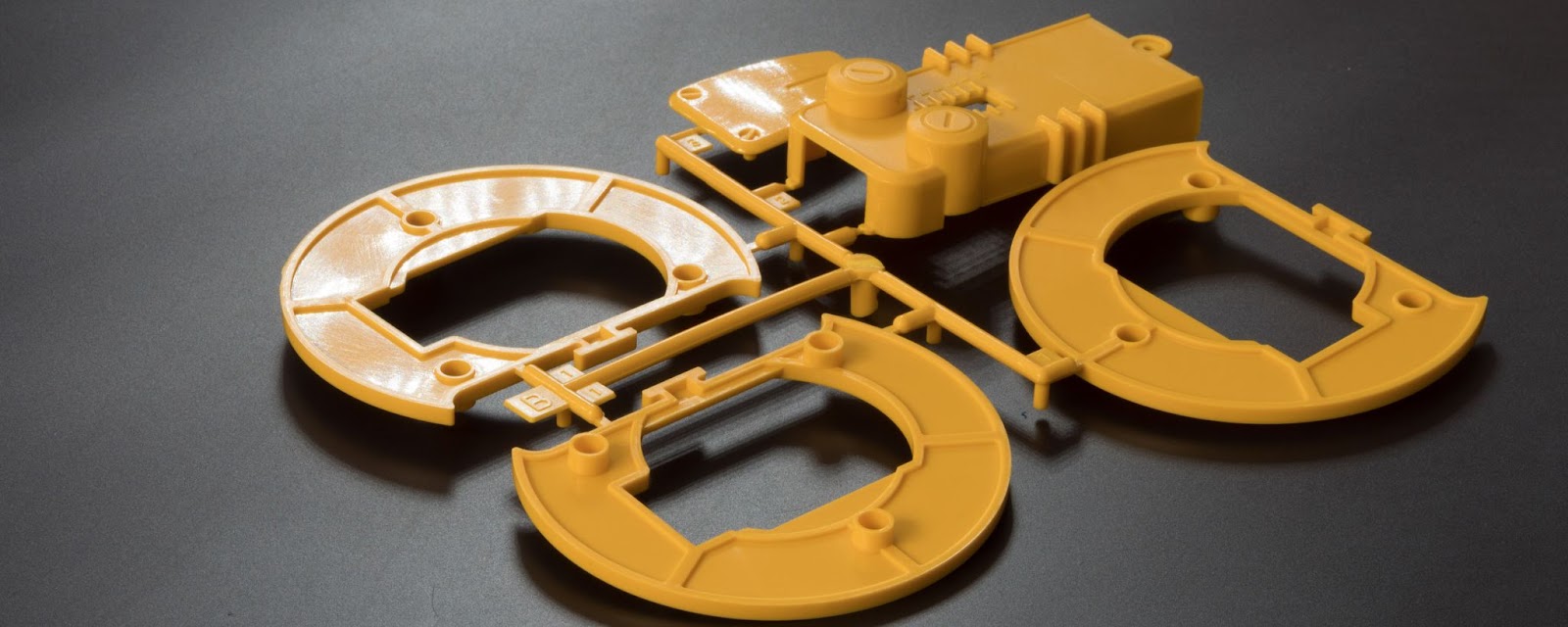

Präzisionsspritzguss

Spritzgießen ermöglicht Toleranzen bis zu ±0,01 mm, abhängig vom Material, der Teilekonstruktion und den Formbedingungen. Die Präzision der Form beeinflusst direkt die Präzision des fertigen Teils. Hochwertige Formen mit feinen Details gewährleisten präzise und gleichbleibende Bauteile.

Bildquelle: Fictiv

Anwendungen

3D-Druckanwendungen

● Medizin: Maßgefertigte Prothesen, Implantate und chirurgische Planungsmodelle revolutionieren die Patientenversorgung.

● Luft- und Raumfahrt: Leichte und robuste Komponenten sind für die Anforderungen der Raumfahrt unerlässlich.

● Automobilindustrie: Prototypen und Endprodukte werden schnell und präzise gefertigt.

● Konsumgüter: Personalisierte Produkte und Wohnaccessoires werden auf individuelle Vorlieben abgestimmt.

● Bildung: Lehrmittel und Modelle verbessern das Lernerlebnis.

● Lebensmittelindustrie: Es wird mit essbaren Materialien für die Herstellung von Speziallebensmitteln experimentiert.

Anwendungen im Spritzgussverfahren

● Verpackung: Alles von Flaschenverschlüssen bis hin zu Aufbewahrungsbehältern.

● Automobilindustrie: Langlebige Teile wie Armaturenbretter und Stoßstangen.

● Elektronik: Gehäuse und Chassis für Geräte.

● Konstruktion: Komponenten, die Festigkeit und Haltbarkeit erfordern.

● Konsumgüter: Spielzeug, Haushaltsartikel und Produkte des täglichen Bedarfs.

3DSPRO Online-3D-Druckdienste

3DSPRO bietet eine Online-3D-Druckplattform , die es Innovatoren und Kreativen ermöglicht, ihre Ideen in greifbare Objekte umzusetzen. Mit der Vision, Innovationen zu beschleunigen, bietet 3DSPRO ein nahtloses Erlebnis von der Idee bis zum fertigen Produkt. Dabei werden die 3D-Drucktechnologien SLA, SLS, MJF und SLM sowie eine breite Materialpalette integriert, um jede Phase der Produktentwicklung abzudecken.

Ob Sie einen Prototyp für ein neues Konzept entwickeln oder Endprodukte herstellen möchten: Laden Sie Ihre 3D-Konstruktionen in unser Sofortangebotssystem Squote hoch. Wir garantieren Ihnen niedrigste Gesamtkosten und höchste Effizienz.

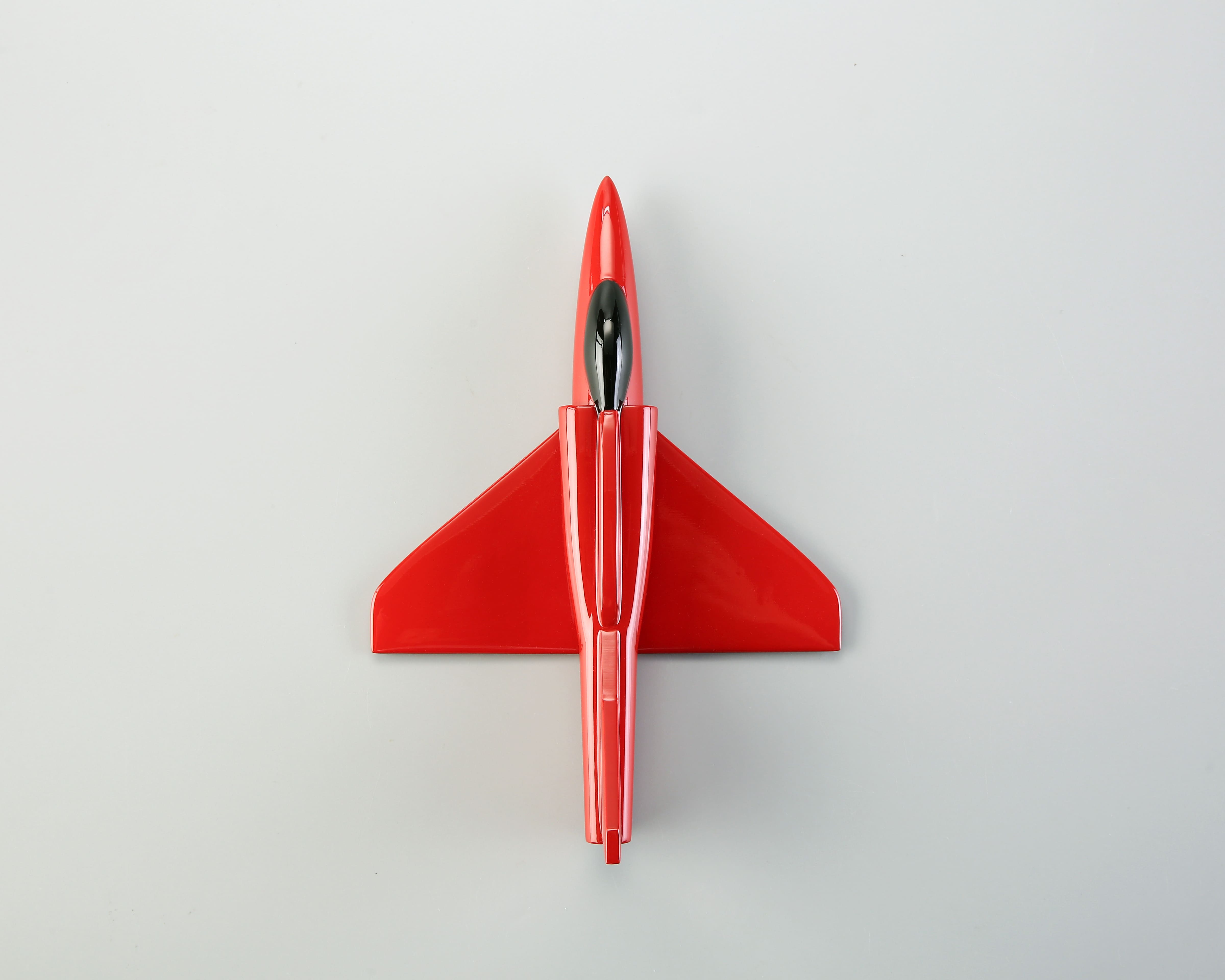

3DSPRO 3D-gedrucktes Flugzeug (rot glänzend lackiert)
