Der ultimative Leitfaden zu 3D-Druckdateiformaten

Arten von 3D-Druckdateiformaten

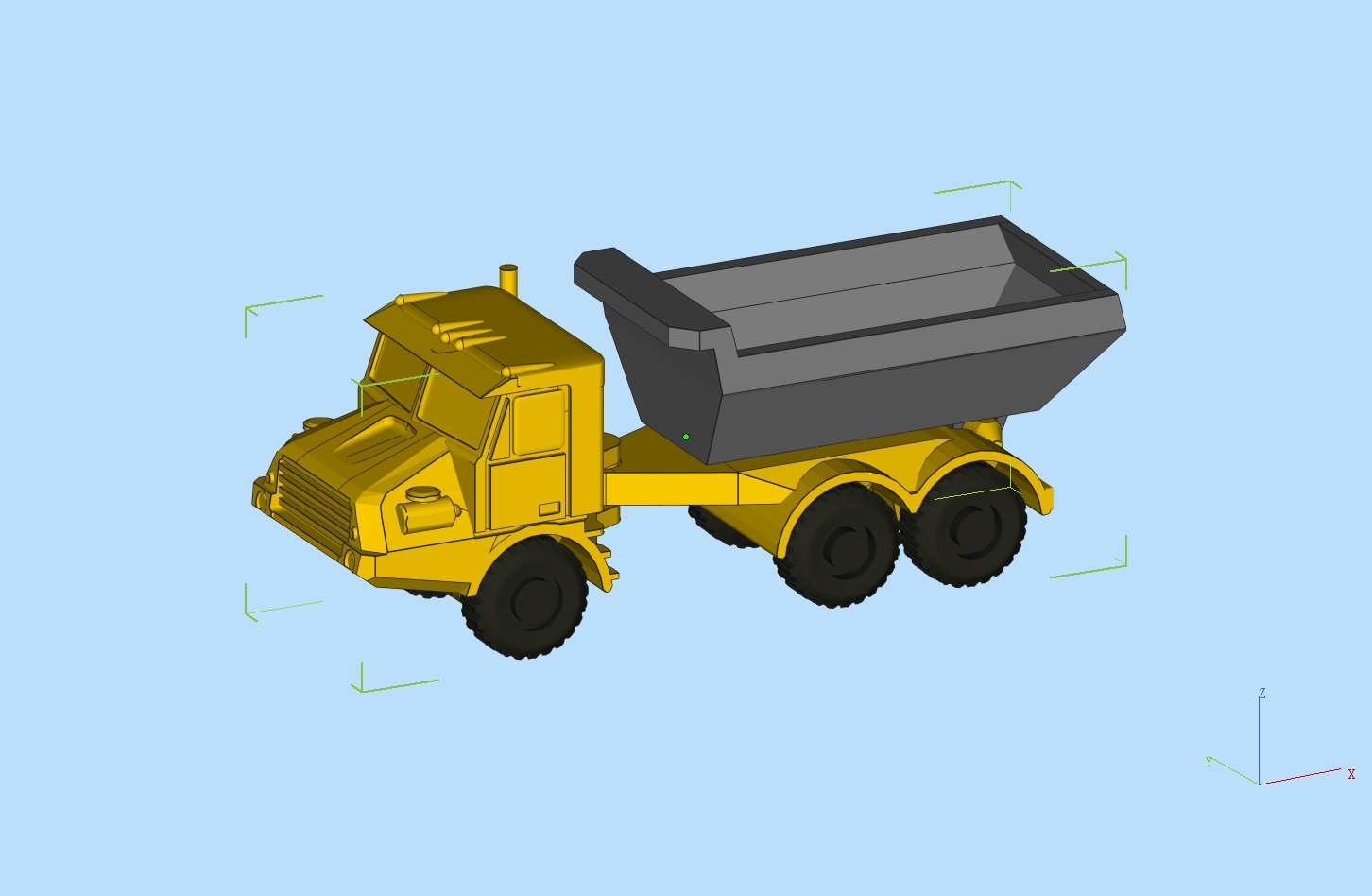

3D-Modelldateien

1. STL

STL (Stereolithografie) ist ein Dateiformat, das nativ zur Stereolithografie-CAD-Software von 3D Systems entwickelt wurde. Viele andere Softwarepakete unterstützen dieses Dateiformat und werden häufig für Rapid Prototyping und computergestützte Fertigung eingesetzt.

STL-Dateien beschreiben lediglich die Oberflächengeometrie eines dreidimensionalen Objekts ohne Darstellung von Farbe, Textur oder anderen üblichen CAD-Modellattributen. Das Dateiformat verwendet eine Reihe von miteinander verbundenen Dreiecken, um die Oberflächengeometrie des modellierten Objekts nachzubilden.

Warum das STL-Dateiformat im 3D-Druck so beliebt ist

● Einfachheit: Das STL-Format ist unkompliziert und daher für verschiedene Softwareprogramme leicht zu verarbeiten.

● Kompatibilität: Die meisten 3D-Drucksysteme akzeptieren STL-Dateien, was eine breite Anwendbarkeit gewährleistet.

● Effizienz: Das Format ist für Slicing-Software effizient, um es in G-Code umzuwandeln.

Die meisten 3D-Modellierungsprogramme können Modelle im STL-Format exportieren. Beim Export ist es entscheidend, dass das Modell fehlerfrei ist und keine Löcher oder invertierte Normalen aufweist. Tools wie Meshmixer oder Netfabb können häufige Probleme in STL-Dateien beheben.

2. OBJ

OBJ (Wavefront Object) ist ein Dateiformat, das Wavefront Technologies für sein Animationspaket Advanced Visualizer entwickelt hat. Es ist aufgrund seiner Fähigkeit, detaillierte Informationen über 3D-Modelle zu speichern, weit verbreitet für 3D-Grafik und 3D-Druck.

Merkmale von OBJ-Dateien

● Textur-Mapping: Es beinhaltet Details zu den Texturkoordinaten.

● Farbe: Es kann Informationen über die Farbe der Eckpunkte speichern.

● Material: Über eine zugehörige .mtl-Datei können Materialeigenschaften wie Glanz, Beleuchtung und mehr festgelegt werden.

Die meisten modernen 3D-Modellierungsprogramme können im .obj-Format exportieren. Achten Sie dabei darauf, dass das Modell korrekt texturiert ist und alle zugehörigen Dateien (z. B. .mtl) enthalten sind. .obj-Dateien sind zwar sehr detailliert, können aber groß und komplex sein. Prüfen Sie daher, ob die Slicing-Software Ihres Druckers .obj-Dateien problemlos verarbeiten kann.

Das .obj-Dateiformat eignet sich ideal für Projekte, die hohe Wiedergabetreue und detailreiche Darstellungen erfordern. Es schließt die Lücke zwischen einfachen Formen und komplexen, texturierten Modellen und ermöglicht so eine differenziertere Umsetzung Ihrer kreativen Vision im 3D-Druck.

3. 3MF

3MF (3D Manufacturing Format) ist ein relativ neues Dateiformat, das vom 3MF-Konsortium entwickelt wurde. Es soll die Einschränkungen älterer Dateiformate beheben und einen Standard etablieren, der der Komplexität des modernen 3D-Drucks gerecht wird.

Vorteile des 3MF-Dateiformats

● Umfangreiche Informationen: Im Gegensatz zu .stl kann .3mf Informationen über Materialien, Farben und Texturen speichern.

● Präzision: Es ermöglicht eine präzisere Definition von Objekten, was zu qualitativ hochwertigeren Drucken führt.

● Interoperabilität: Entwickelt, um die Probleme anderer Formate zu beseitigen und einen reibungslosen Übergang zwischen verschiedenen Softwareprogrammen und Druckern zu gewährleisten.

3MF-Dateien sind so strukturiert, dass sie ein Modell vollständig und eindeutig beschreiben können. Sie können mehrere Objekte innerhalb einer einzigen Datei definieren und beschreiben und Miniaturansichten zur visuellen Referenz enthalten.

Beim Exportieren in das .3mf-Format ist es entscheidend, dass alle notwendigen Informationen enthalten und korrekt referenziert sind. Obwohl .3mf-Dateien umfassend sind, empfiehlt es sich, integrierte Tools oder externe Prüfprogramme auf Fehler zu überprüfen. Achten Sie außerdem auf die Dateigröße, insbesondere bei komplexen Modellen, um einen reibungslosen Ablauf zu gewährleisten.

Das .3mf-Dateiformat ist auf dem besten Weg, dank seiner Fähigkeit, detaillierte Informationen zu übertragen und fortschrittliche Druckfunktionen zu unterstützen, zum neuen Standard im 3D-Druck zu werden. Das bedeutet präzisere Druckergebnisse, detailreichere visuelle Darstellungen und nahtlose Übergänge zwischen verschiedenen Softwareprogrammen und Druckern.

4. SCHRITT

STEP-Dateien sind mehr als nur ein Mittel zur Darstellung von 3D-Objekten; sie umfassen eine breite Palette von Produktdaten, darunter Geometrie, Topologie und sogar Materialeigenschaften, was STEP-Dateien für verschiedene Branchen, einschließlich Fertigung und Maschinenbau, unglaublich vielseitig macht.

Die Erstellung von .STEP-Dateien erfordert üblicherweise professionelle CAD-Software. Achten Sie beim Export Ihres Designs als STEP-Datei darauf, dass alle relevanten Daten enthalten und korrekt dargestellt sind. Obwohl .STEP-Dateien detailliert sind, können sie komplex und groß sein. Es empfiehlt sich, die Komplexität zu reduzieren, wenn keine hohe Präzision erforderlich ist.

STEP-Dateien sind ein leistungsstarkes Werkzeug im 3D-Druckprozess, insbesondere für industrielle Anwendungen, bei denen Präzision und ein hoher Detailgrad von größter Bedeutung sind. Durch die Nutzung der Möglichkeiten von STEP-Dateien können Designer und Ingenieure sicherstellen, dass ihre Kreationen nicht nur präzise dargestellt, sondern auch für die hohen Anforderungen moderner 3D-Drucktechnologien geeignet sind.

5. IGES

IGES ist ein Dateiformat, das Anfang der 1980er Jahre vom National Bureau of Standards der Vereinigten Staaten als neutrales Format für den digitalen Informationsaustausch zwischen computergestützten Konstruktionssystemen (CAD) veröffentlicht wurde.

Obwohl IGES-Dateien im Markt für 3D-Druck für Endverbraucher weniger verbreitet sind, werden sie immer noch in professionellen Umgebungen verwendet, in denen ältere Systeme im Einsatz sind oder die Interoperabilität zwischen verschiedenen CAD-Systemen erforderlich ist.

In einigen Fällen kann die Konvertierung von IGES-Dateien in zeitgemäßere Formate wie STL oder 3MF für eine bessere Integration mit modernen 3D-Druckern von Vorteil sein.

6. GLTF

GLTF gilt aufgrund seiner Fähigkeit, 3D-Modelle mit hohem Detailreichtum und geringen Dateigrößen effizient bereitzustellen, als das „JPEG von 3D“. Es handelt sich um einen offenen Standard, der von der Khronos Group entwickelt wurde, einem Konsortium, das sich auf die Erstellung offener, lizenzgebührenfreier APIs zur Bearbeitung und Beschleunigung digitaler Medien konzentriert.

Viele 3D-Modellierungsprogramme bieten die Möglichkeit, Modelle direkt im .gltf-Format zu exportieren. Achten Sie beim Export darauf, dass alle relevanten Daten enthalten und korrekt konfiguriert sind, um optimale Ergebnisse zu erzielen. Stellen Sie sicher, dass Ihre Slicing-Software und Ihr 3D-Drucker .gltf-Dateien verarbeiten können oder konvertieren Sie diese gegebenenfalls in ein kompatibles Format.

7. FBX

FBX ist ein proprietäres Dateiformat von Autodesk. Es wird häufig zum Austausch und zur Speicherung komplexer 3D-Modelle, Animationen und Szenen über verschiedene Plattformen und Softwareprogramme hinweg verwendet. Ursprünglich für Film und Fernsehen entwickelt, hat es sich auch im 3D-Druck etabliert.

FBX-Dateien werden typischerweise in 3D-Modellierungssoftware wie Autodesk Maya oder 3ds Max erstellt. Beim Exportieren in das .fbx-Format ist es wichtig sicherzustellen, dass alle notwendigen Daten enthalten und korrekt verknüpft sind.

FBX-Dateien bieten eine robuste Lösung zum Speichern und Übertragen komplexer 3D-Modelle und sind daher ein wertvolles Werkzeug in der 3D-Druckindustrie. Dank ihrer Fähigkeit, ein hohes Maß an Detailgenauigkeit zu gewährleisten und Animationen zu unterstützen, eignen sie sich besonders für anspruchsvolle 3D-Druckprojekte, die die Grenzen der Kreativität und des technischen Machbaren erweitern.

8. BREP

BREP (Boundary Representation) ist eine Methode zur Beschreibung der Geometrie eines 3D-Objekts. Im Gegensatz zu anderen Dateiformaten, die sich auf die Oberfläche oder das Netz konzentrieren, bietet BREP eine umfassendere Beschreibung.

BREP ist eine Methode zur Darstellung von Formen mithilfe der Volumengrenzen. Es definiert ein 3D-Objekt durch seine topologischen und geometrischen Informationen, einschließlich Flächen, Kanten und Eckpunkte sowie der Beziehungen zwischen ihnen.

BREP ist zwar kein eigenständiges Dateiformat, aber viele 3D-Druckdateiformate nutzen BREP-Prinzipien zur Objektbeschreibung. Formate wie STEP und IGES basieren auf BREP und eignen sich daher für Anwendungen, die präzise geometrische Definitionen erfordern.

BREP-Modelle werden typischerweise in CAD-Software erstellt, die präzise Konstruktions- und Architekturarbeiten unterstützt. Bei der Arbeit mit BREP ist es wichtig, dass alle geometrischen und topologischen Beziehungen korrekt definiert sind. BREP ist ein grundlegendes Konzept der 3D-Modellierung und bildet die Basis für viele der komplexeren Dateiformate, die im professionellen 3D-Druck verwendet werden.

9. CTM

Das .ctm-Dateiformat (Compressed Triangle Mesh) ist ein 3D-Dateiformat, das eine kompakte Darstellung von Netzmodellen ermöglicht. CTM wurde entwickelt, um geometrische Netzdaten hocheffizient und komprimiert zu speichern. Es eignet sich besonders für Anwendungen, bei denen die Dateigröße eine Rolle spielt, ohne die Detailgenauigkeit und Qualität des Modells wesentlich zu beeinträchtigen.

CTM-Dateien werden üblicherweise aus bestehenden 3D-Modellen mithilfe von Software generiert, die dieses Format unterstützt. Beim Erstellen einer .ctm-Datei ist es wichtig, ein ausgewogenes Verhältnis zwischen Komprimierungsgrad und gewünschter Druckqualität zu finden. CTM-Dateien bieten eine praktische Lösung für die effiziente Verwaltung von 3D-Modelldaten, insbesondere bei begrenzter Bandbreite oder Speicherplatz.

10. Lage

Das .ply-Dateiformat, auch bekannt als Polygon-Dateiformat oder Stanford-Dreiecksformat, ist vielseitig und wird häufig beim 3D-Druck und -Scannen verwendet.

PLY ist ein Computerdateiformat zur Speicherung dreidimensionaler Daten. Es wurde hauptsächlich für die Speicherung geometrischer Daten von 3D-Scannern entwickelt. Das Format ist flexibel und kann Daten wie Eckpunkte, Flächen und Farben speichern.

PLY-Dateien bieten eine robuste Lösung zum Speichern und Übertragen detaillierter 3D-Daten. Ihre Fähigkeit, umfangreiche Informationen zu speichern, macht sie besonders nützlich für Anwendungen, die hochpräzise Darstellungen komplexer Objekte erfordern, wie sie beispielsweise von 3D-Scannern erzeugt werden.

Werkzeugpfaddateien

1. G-Code

G-Code ist eine Sprache, die dem 3D-Drucker Anweisungen zum schichtweisen Aufbau des Objekts gibt. Er steuert Aspekte wie Bewegung, Geschwindigkeit, Materialfluss und Temperatur und stellt so sicher, dass der Drucker das Design wie gewünscht umsetzt.

Struktur der G-Code-Dateien

● Schichtanweisungen: G-Code-Dateien enthalten eine Reihe von Befehlen, die den Drucker anleiten, wie jede Schicht aufgebaut werden soll.

● Pfadoptimierung: Die Befehle sind so optimiert, dass der Druckkopf den effizientesten Pfad nimmt.

● Parametereinstellungen: Dazu gehören Einstellungen für Temperatur, Druckgeschwindigkeit und Materialflussrate.

Warum G-Code für den 3D-Druck unerlässlich ist

● Präzision: Der G-Code gibt dem Drucker präzise Anweisungen und gewährleistet so, dass das Endergebnis dem Originaldesign entspricht.

● Kontrolle: Es gibt dem Benutzer die Möglichkeit, die Druckeinstellungen für verschiedene Materialien und Auflösungen feinabzustimmen.

● Universalität: Die meisten 3D-Drucker verwenden G-Code, wodurch es sich um ein universelles Werkzeugweg-Dateiformat in der Branche handelt.

G-Code-Dateien werden von Slicing-Software generiert, die 3D-Modelle in Schichten zerlegt und den optimalen Pfad für den Druckkopf berechnet. Benutzer können den G-Code häufig an spezifische Druckereigenschaften oder Materialmerkmale anpassen.

G-Code ist der letzte, entscheidende Schritt im 3D-Druckprozess und dient als Bauplan, der Modelle zum Leben erweckt. Seine Rolle bei der Umsetzung digitaler Designs in physische Objekte ist unübertroffen und macht ihn zum Eckpfeiler des 3D-Druck-Workflows. Das Verständnis und die Beherrschung von G-Code führen zu einer verbesserten Druckqualität und einem effizienteren Druckprozess, wodurch die Herstellung komplexer und zuverlässiger 3D-Objekte ermöglicht wird.

2. X3G

X3G-Dateien sind ein Binärformat, das Anweisungen für 3D-Drucker enthält, ähnlich wie G-Code. X3G ist jedoch speziell für Drucker konzipiert, die auf MakerBot-basierter Firmware beruhen, wie beispielsweise die Modelle der Replicator-Serie.

X3G-Dateien spielen im 3D-Druck-Ökosystem für bestimmte Drucker eine Schlüsselrolle. Sie ermöglichen eine effiziente und maßgeschneiderte Übermittlung von Druckanweisungen und gewährleisten so, dass Anwender mit kompatiblen Druckern unkompliziert hochwertige Druckergebnisse erzielen können.

3,3 W

3W-Dateien sind speziell für das XYZprinting-Ökosystem entwickelt und arbeiten nahtlos mit den 3D-Druckern des Herstellers zusammen. Diese Dateien enthalten kodierte Anweisungen, die den Drucker bei der Erstellung des 3D-Modells anleiten. Benutzer müssen in der Regel nicht direkt mit der Datei interagieren, da die Software die Konvertierung und Druckvorbereitung übernimmt.

3W-Dateien stellen einen speziellen Ansatz für den 3D-Druck dar und bieten ein sicheres und optimiertes Werkzeugweg-Dateiformat für Benutzer der 3D-Drucker von XYZprinting.

4. G3DREM

G3DREM, die Abkürzung für Geeetech 3D Printer Raster Model, ist ein von Geeetech 3D-Druckern verwendetes Dateiformat. Es enthält gerasterte Schichtdaten, die dem Drucker Anweisungen zur Erstellung jeder einzelnen Schicht des Objekts geben.

Im Gegensatz zu vektorbasierten Formaten wie G-Code speichern G3DREM-Dateien Informationen als eine Reihe von Rasterbildern, die jede Schicht darstellen. G3DREM-Dateien enthalten detaillierte Anweisungen für jede Schicht und gewährleisten so eine präzise Steuerung des Druckprozesses.

5. BFB

BFB-Dateien sind speziell für 3D-Drucker entwickelt worden und stammen ursprünglich von der Firma Bit From Bytes. Ähnlich wie G-Code liefern BFB-Dateien detaillierte Anweisungen für jede einzelne Druckschicht, jedoch in einem von Bit From Bytes entwickelten Format.

BFB-Dateien spielen eine Nischenrolle im Bereich der 3D-Druckdateiformate und sind speziell auf die Bedürfnisse von Bit From Bytes-Druckern zugeschnitten. Sie veranschaulichen die Vielfalt der Werkzeugwegdateien in der Branche, die jeweils auf die Anforderungen unterschiedlicher Drucktechnologien und Benutzer zugeschnitten sind.

Vorbereitung vor dem 3D-Druck

3D-Modellierung

Bevor der spannende Prozess des 3D-Drucks beginnt, muss der entscheidende Schritt der 3D-Modellierung durchgeführt werden. In dieser Vorbereitungsphase nehmen Ideen und Konzepte digitale Form an.

3D-Modellierung ist der Prozess, mithilfe von Software eine mathematische Darstellung eines dreidimensionalen Objekts zu erstellen. Durch die Manipulation von Eckpunkten im virtuellen Raum können Designer komplexe Formen und Designs gestalten, die sich durch 3D-Druck in physische Objekte umsetzen lassen.

Die Wahl der 3D-Modellierungssoftware ist entscheidend. Für Einsteiger eignen sich benutzerfreundliche Programme wie TinkerCAD oder SketchUp, die einen sanften Einstieg in die Welt des 3D-Designs ermöglichen. Profis greifen hingegen eher zu fortgeschritteneren Lösungen wie Autodesk Fusion 360 oder SolidWorks, die ein umfassendes Werkzeugset für präzises Modellieren bieten.

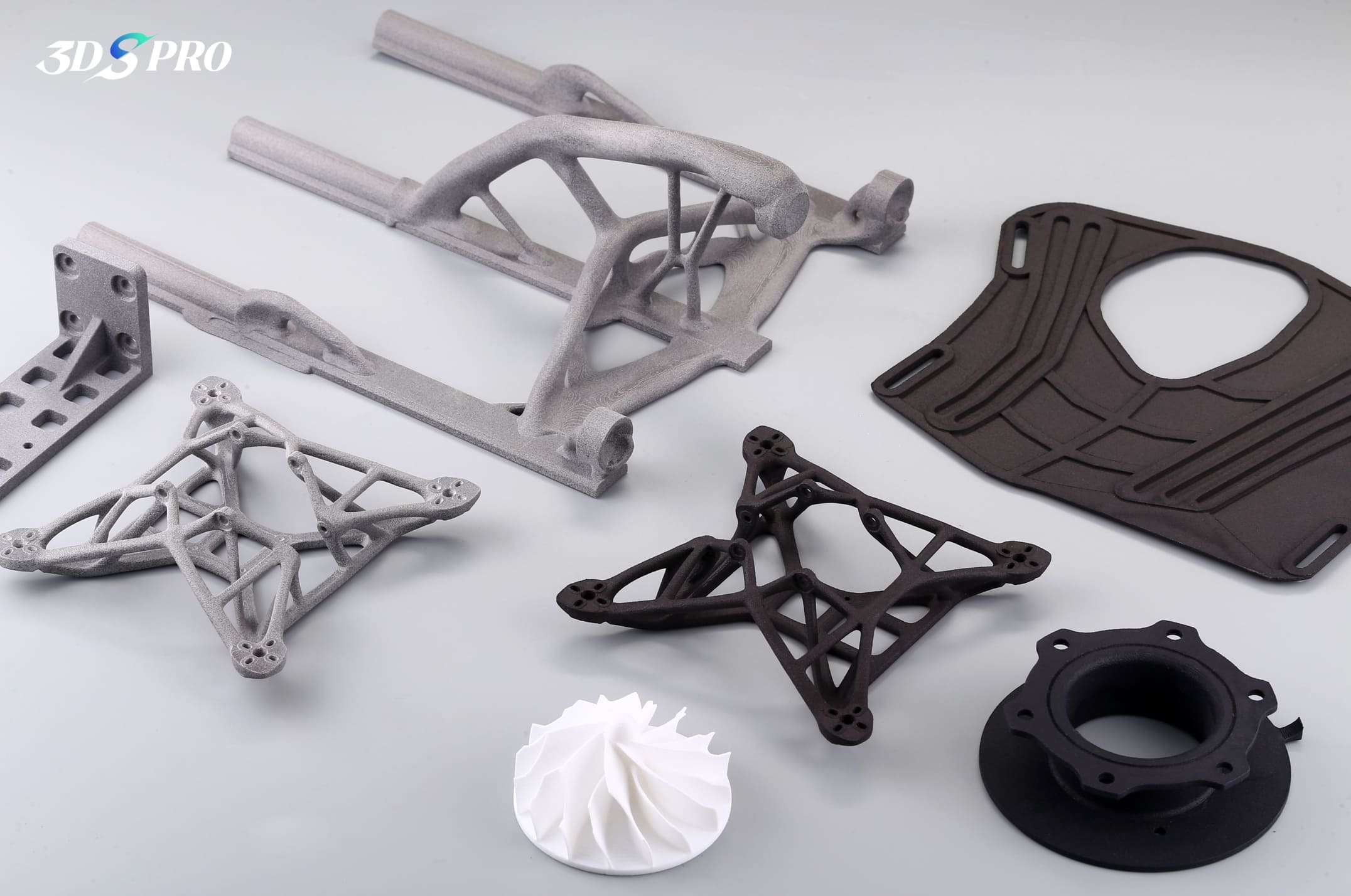

Bei der Konstruktion für den 3D-Druck ist es unerlässlich, die Grenzen und Möglichkeiten des Druckers zu berücksichtigen. Faktoren wie die Auflösung, die Größe des Druckbetts und die Art der 3D-Drucktechnologie (FDM, SLA, SLS usw.) beeinflussen die Konstruktionsparameter.

Um einen erfolgreichen Druck zu gewährleisten, müssen Modelle optimiert werden . Dazu gehört die Überprüfung auf nicht-manifold Kanten, die Sicherstellung ausreichender Wandstärken und das Hinzufügen von Stützstrukturen, wo nötig. Werkzeuge in der Modellierungssoftware helfen dabei, potenzielle Probleme vor dem Druck zu erkennen und zu beheben. Nach Fertigstellung des Modells muss es in einem mit 3D-Druckern kompatiblen Dateiformat exportiert werden. Dieser Prozess beinhaltet die Konvertierung der Modellgeometrie und anderer relevanter Daten in ein Format, das der Drucker versteht und interpretieren kann. Die gängigsten Dateiformate für den 3D-Druck sind STL und OBJ, die wir im folgenden Abschnitt näher erläutern. Diese Dateien enthalten die Geometriedaten, die der Drucker benötigt, um das Objekt Schicht für Schicht zu erstellen.

Schneiden

Slicing ist der Prozess, bei dem ein 3D-Modell in eine Reihe horizontaler Schichten zerlegt und die notwendigen Anweisungen für einen 3D-Drucker generiert werden. Der Slicing-Prozess übersetzt das Modell in eine Sprache, die der Drucker versteht – typischerweise G-Code .

Die Auswahl an Slicing-Software reicht von herstellerspezifischer Software wie Ultimakers Cura bis hin zu universellen Slicern wie PrusaSlicer oder Simplify3D. Jede bietet unterschiedliche Funktionen und Kontrollmöglichkeiten über den Druckprozess.

Im Slicer legen Sie Parameter fest, die die Druckqualität und Stabilität beeinflussen. Dazu gehören Schichthöhe, Fülldichte, Druckgeschwindigkeit und Temperatureinstellungen. Es gilt, ein Gleichgewicht zwischen Druckgeschwindigkeit, Detailgenauigkeit und Stabilität zu finden.

Die Schichthöhe bestimmt die Auflösung des Drucks – je geringer die Schichthöhe, desto feiner die Details. Die Fülldichte beeinflusst die Stabilität und das Gewicht des Objekts. Eine höhere Füllung führt zu einem stabileren, aber langsameren und materialintensiveren Druck. Bei Modellen mit Überhängen oder komplexen Geometrien generiert der Slicer Stützstrukturen. Diese sind für den Erhalt der Form während des Druckvorgangs unerlässlich, müssen aber nach dem Drucken entfernt werden.

Die meisten Slicer bieten eine Vorschau der Werkzeugwege und des fertigen Drucks. Nutzen Sie diese Funktion, um potenzielle Probleme zu erkennen und die Einstellungen entsprechend anzupassen. Iteration ist der Schlüssel zu optimalen Ergebnissen.

Sobald die Einstellungen korrekt vorgenommen wurden, exportiert der Slicer die G-Code-Datei. Diese Datei enthält alle Anweisungen für den Drucker, einschließlich Bewegung, Geschwindigkeit, Temperatur und Kühlung.

G-Code

G-Code, kurz für „geometrischer Code“, ist eine Programmiersprache, die in der computergestützten Fertigung zur Steuerung automatisierter Werkzeugmaschinen eingesetzt wird. Beim 3D-Druck dient sie als finales Ergebnis des Slicing-Prozesses.

Nach dem Slicen eines 3D-Modells übersetzt die Slicer-Software das Modell in G-Code. Dieser Code enthält präzise Anweisungen für den 3D-Drucker. Die Anweisungen legen fest, wohin, wie schnell und welchen Pfad das Modell bewegen soll. G-Code-Befehle sind eine Folge von Buchstaben und Zahlen, die verschiedene Aktionen repräsentieren.

Fortgeschrittene Benutzer können den G-Code anpassen, um ihre Drucke feinabzustimmen, beispielsweise die Geschwindigkeit für verschiedene Druckabschnitte oder die Temperatur für unterschiedliche Materialien zu ändern. Überprüfen und verstehen Sie den G-Code immer sorgfältig, bevor Sie drucken, insbesondere wenn er manuell bearbeitet wurde.

G-Code ist der letzte Schritt auf dem Weg von der Idee zur Umsetzung im 3D-Druck. Durch die Beherrschung der Grundlagen von G-Code können Sie das volle Potenzial Ihres 3D-Druckers ausschöpfen und selbst die komplexesten Designs präzise und sicher realisieren.

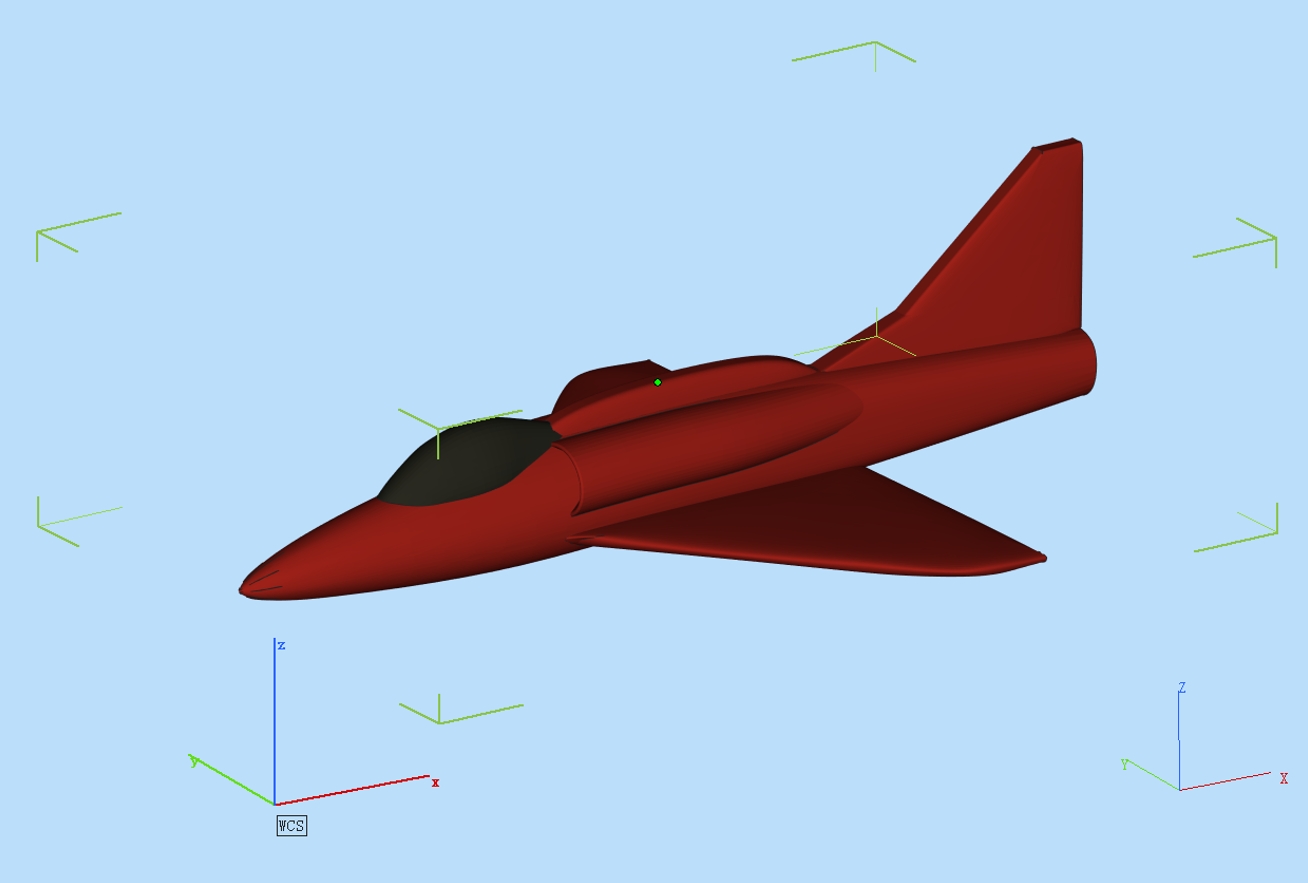

Vorschau einer Flugzeug-STL-Datei in Magics
