Was ist G-Code für 3D-Drucker?

G-Code ist die Sprache, die 3D-Drucker steuert. Er besteht aus einer Reihe von Befehlen, die dem Drucker Anweisungen geben, wie er sich bewegen, Material extrudieren und andere Funktionen ausführen soll, um ein 3D-Objekt zu erstellen. Jede Zeile des G-Codes stellt eine spezifische Anweisung für den Drucker dar, beispielsweise das Bewegen des Druckkopfs an eine bestimmte Position, das Einstellen der Extrusionsrate oder das Anpassen der Betttemperatur.

Im Wesentlichen fungiert G-Code als Vermittler zwischen dem digitalen 3D-Modell und dem physischen 3D-gedruckten Objekt. Er übersetzt das Design in ein Format, das der Drucker versteht und präzise ausführen kann. Die G-Code-Datei wird generiert von Slicing - Software nimmt ein 3D-Modell (üblicherweise im STL- oder OBJ-Format) und zerlegt es in Schichten. Jede Schicht wird dann in G-Code-Anweisungen umgewandelt, die der Drucker nacheinander abarbeitet.

Das Verständnis von G-Code ist entscheidend für die Fehlersuche und die Feinabstimmung der 3D-Druckereinstellungen. Durch die Untersuchung und gegebenenfalls Bearbeitung des G-Codes können Ingenieure und Techniker den Druckprozess optimieren und so eine höhere Qualität und Effizienz gewährleisten. G-Code ermöglicht eine detaillierte Steuerung des Druckprozesses und erlaubt Anpassungen, die Genauigkeit, Festigkeit und Gesamtqualität verbessern können.

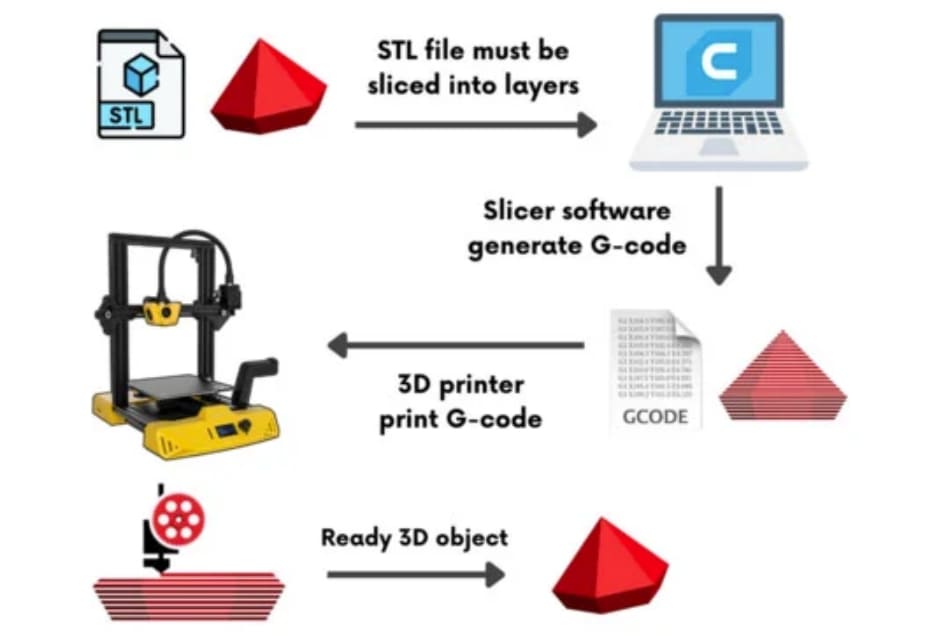

g code

Bildquelle: Cytron Technologies

Worin besteht der Unterschied zwischen G-Code und STL?

STL (Stereolithographie) und G-Code erfüllen unterschiedliche Funktionen im 3D-Druck-Workflow und spielen jeweils eine entscheidende Rolle bei der Umwandlung eines digitalen Designs in ein physisches Objekt.

STL-Dateien

STL-Dateien sind digitale Darstellungen von 3D-Modellen. Sie enthalten Informationen über die Oberflächengeometrie eines 3D-Objekts ohne Farbe, Textur oder andere Attribute. Genauer gesagt beschreiben STL-Dateien die Form des Objekts mithilfe eines Netzes aus miteinander verbundenen Dreiecken. Je mehr Dreiecke, desto höher die Auflösung und der Detailgrad des Modells. STL ist aufgrund seiner Einfachheit und der breiten Kompatibilität mit Slicing-Software das gängigste Dateiformat für den 3D-Druck.

G-Code

G-Code hingegen ist eine Reihe von Anweisungen, die den 3D-Drucker anweisen, das durch die STL-Datei beschriebene Objekt zu erstellen. Die von der Slicing-Software generierten G-Code-Befehle steuern verschiedene Aspekte des Druckprozesses, wie die Bewegung des Druckkopfs, die Extrusion des Filaments und die Temperatur des Druckbetts und der Düse. Jede Zeile des G-Codes entspricht einer spezifischen Aktion und ermöglicht so eine präzise Steuerung des 3D-Druckprozesses.

Hauptunterschiede

● Funktion: STL-Dateien definieren die Geometrie des 3D-Modells, während G-Code Schritt-für-Schritt-Anweisungen zum Drucken dieses Modells liefert.

● Inhalt: STL-Dateien enthalten geometrische Daten, die aus Dreiecken bestehen, während G-Code aus Befehlen und Parametern für Druckeroperationen besteht.

● Verwendung: STL-Dateien werden zum Entwerfen und Teilen von 3D-Modellen verwendet, während G-Code vom Drucker zur Ausführung des physischen Druckprozesses verwendet wird.

Wie wandelt man STL-Code in G-Code um?

Um eine STL-Datei in G-Code umzuwandeln, wird eine Slicing-Software verwendet. Diese übersetzt die Geometrie des 3D-Modells in eine Reihe von G-Code-Anweisungen, die der 3D-Drucker ausführen kann.

Wählen Sie eine Schneidesoftware

Wählen Sie eine Slicing-Software, die mit Ihrem 3D-Drucker kompatibel ist. Beliebte Optionen sind Cura, PrusaSlicer und Simplify3D. Diese Programme sind darauf ausgelegt, STL-Dateien zu lesen und in G-Code umzuwandeln.

Importieren Sie die STL-Datei

Öffnen Sie die Slicing-Software und importieren Sie die STL-Datei. Dies geschieht üblicherweise durch Klicken auf „Öffnen“ oder „Importieren“ und Auswahl der STL-Datei von Ihrem Computer.

Druckparameter festlegen

Konfigurieren Sie die Druckeinstellungen entsprechend Ihren spezifischen Anforderungen, einschließlich Schichthöhe, Druckgeschwindigkeit, Fülldichte und Temperatureinstellungen. Jeder Parameter beeinflusst die Qualität und die Eigenschaften des fertigen Drucks.

Positioniere das Modell

Passen Sie die Ausrichtung und Position des Modells auf dem Druckbett innerhalb der Software an. Eine korrekte Positionierung optimiert den Druckprozess und reduziert den Bedarf an Stützstrukturen.

Das Modell zerschneiden

Sobald die Einstellungen konfiguriert sind, verwenden Sie die Slicing-Funktion, um den G-Code zu generieren. Die Software zerlegt das 3D-Modell in dünne Schichten und erstellt eine Reihe von Befehlen, die der Drucker ausführt.

Vorschau des G-Codes

Die meisten Slicing-Programme ermöglichen eine Vorschau des G-Codes vor dem Speichern, sodass Sie jede Schicht überprüfen und mögliche Probleme wie Lücken oder übermäßige Stützstrukturen erkennen können.

Speichern Sie den G-Code

Nachdem Sie die Vorschau überprüft haben, speichern Sie die G-Code-Datei. Der 3D-Drucker verwendet diese Datei, um das Modell Schicht für Schicht aufzubauen.

Übertragen Sie den G-Code an den Drucker

Übertragen Sie die gespeicherte G-Code-Datei auf Ihren 3D-Drucker. Dies geschieht üblicherweise über einen USB-Stick, eine SD-Karte oder durch direkte Verbindung über einen Computer.

Starten Sie den Druckvorgang

Laden Sie die G-Code-Datei auf den Drucker und starten Sie den Druckvorgang. Der Drucker folgt den Anweisungen im G-Code, um das 3D-Objekt zu erstellen.

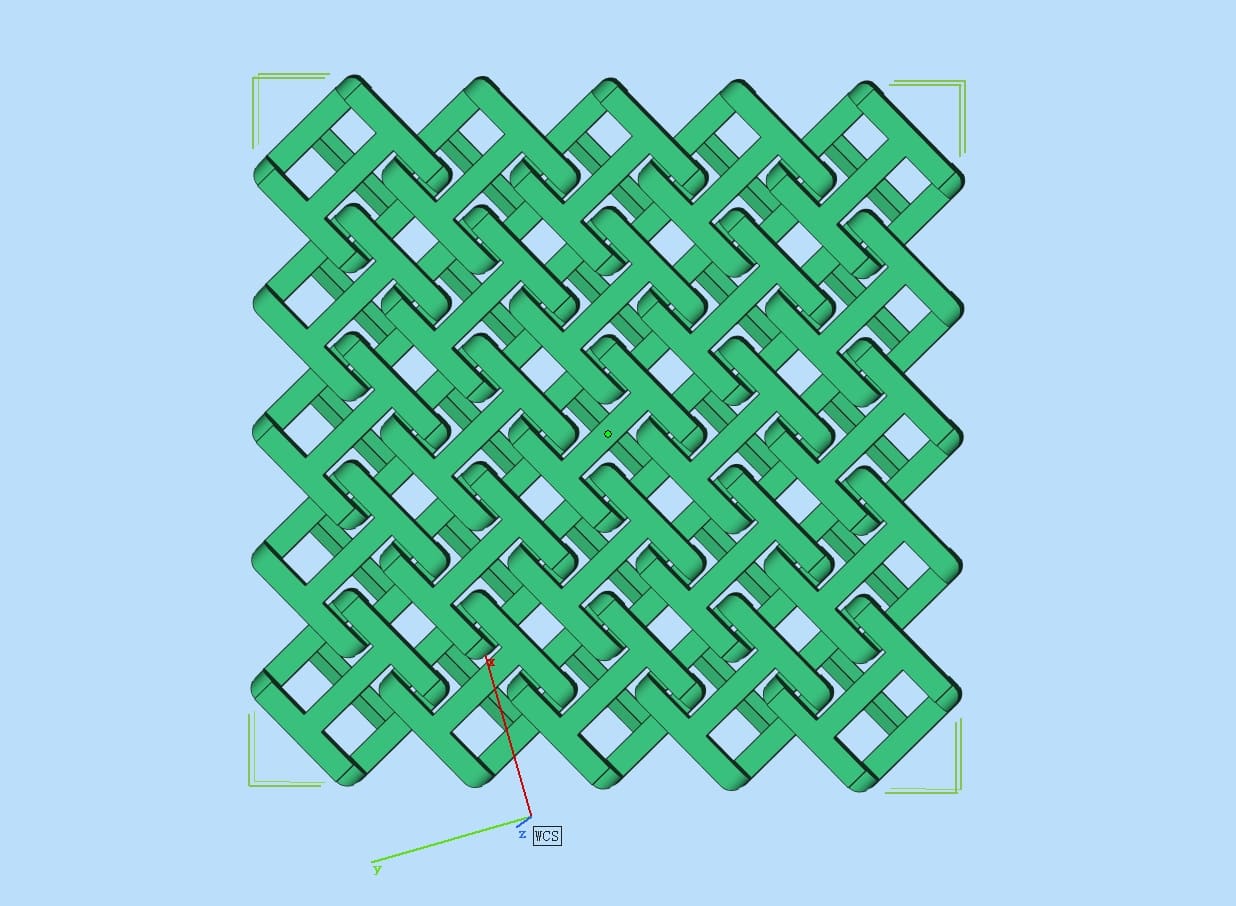

STL-Datei-Miniaturansicht:

stl file
