Wie wählt man Kunststoffmaterialien für den 3D-Druck aus?

Arten von 3D-Druck-Kunststoffen verstehen

Thermoplaste

Thermoplaste sind eine Klasse von Polymeren, die bei einer bestimmten erhöhten Temperatur formbar werden und beim Abkühlen wieder aushärten. Sie werden aufgrund ihrer einfachen Handhabung und Vielseitigkeit besonders im 3D-Druck eingesetzt:

● ABS (Acrylnitril-Butadien-Styrol): Ein starkes und langlebiges Material, ideal für Gegenstände, die Robustheit und Hitzebeständigkeit erfordern.

● PLA (Polymilchsäure): Bekannt für seine einfache Druckbarkeit und biologische Abbaubarkeit, ist es eine beliebte Wahl für Hobbyisten und Bildungszwecke.

● PETG (Polyethylenterephthalatglykol): Vereint die einfache Handhabung von PLA mit der Festigkeit und Haltbarkeit von ABS und weist zudem eine gute Chemikalienbeständigkeit auf.

● Nylon: Ein synthetisches Polymer, das für seine Flexibilität und Zähigkeit bekannt ist. Es ist äußerst verschleiß- und abriebfest und eignet sich daher für Funktionsteile, die Langlebigkeit erfordern.

Harze

Beim 3D-Druck sind Harze flüssige Photopolymere, die unter dem Einfluss einer bestimmten Lichtquelle aushärten. Sie werden in Verfahren wie SLA und DLP eingesetzt. Harze bieten folgende Vorteile:

● Hohe Detailgenauigkeit: Geeignet für aufwendige Designs und feine Details.

● Glatte Oberflächenbeschaffenheit: Sorgt für ein professionelles Erscheinungsbild der gedruckten Teile.

Polyurethane

Polyurethane (PU) sind vielseitige Materialien, deren Eigenschaften von weich und flexibel bis hin zu starr und robust reichen. Im 3D-Druck ist thermoplastisches Polyurethan (TPU) aufgrund seiner Biegsamkeit und Dehnbarkeit eine beliebte Wahl. TPU eignet sich ideal für Handyhüllen, Wearables und Dichtungen.

Verbundwerkstoffe

Hierbei handelt es sich um Kunststoffe, die mit anderen Materialien gemischt werden, um bestimmte Eigenschaften zu verbessern, wie zum Beispiel:

● Kohlenstofffaserverstärktes PLA: Verleiht Standard-PLA Steifigkeit und Festigkeit und eignet sich für Strukturbauteile, die ein geringes Gewicht und eine hohe Steifigkeit erfordern.

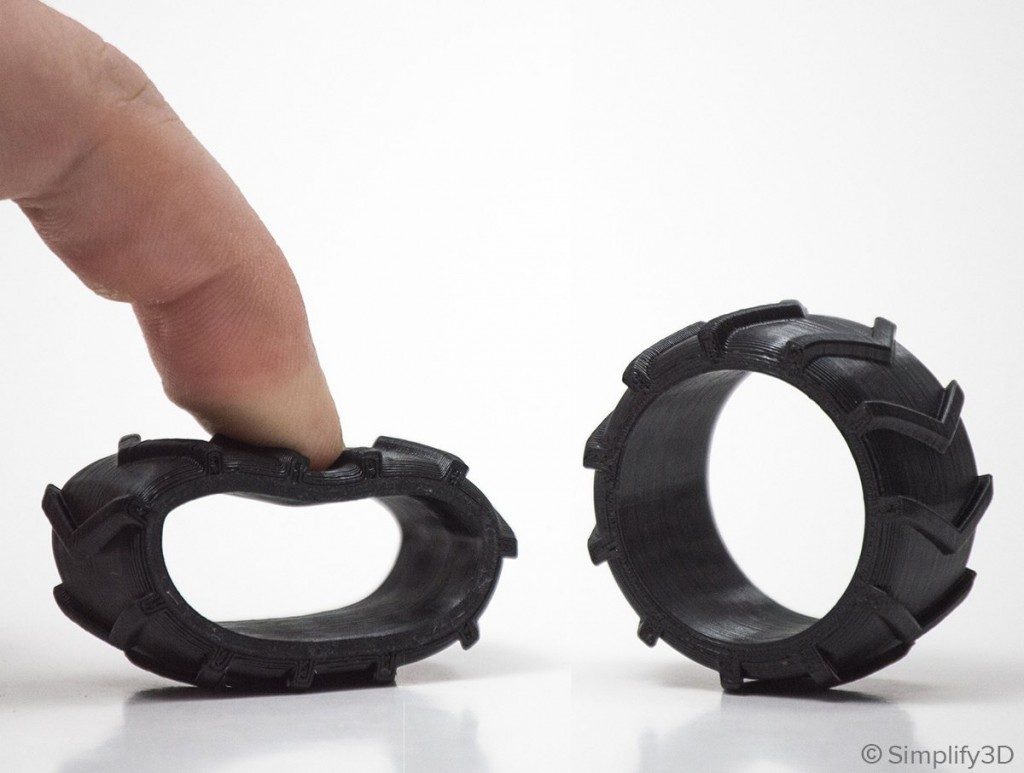

Bildquelle: Simplify3D

Definieren Sie die endgültige Leistung Ihrer 3D-gedruckten Teile

Die Definition der endgültigen Leistungsfähigkeit Ihrer 3D-gedruckten Teile ist ein entscheidender Schritt im Materialauswahlprozess. Dazu gehört das Verständnis, wie das Teil verwendet wird und welchen Bedingungen es ausgesetzt sein wird.

Identifizieren Sie die Anwendung

Zunächst sollte der Verwendungszweck des Bauteils berücksichtigt werden. Handelt es sich um ein Strukturbauteil, einen Prototyp oder ein kosmetisches Element? Der Verwendungszweck bestimmt maßgeblich die Leistungsanforderungen.

Mechanische Anforderungen ermitteln

Mechanische Eigenschaften wie Zugfestigkeit, Flexibilität und Schlagfestigkeit sind von entscheidender Bedeutung. Beispielsweise benötigen Bauteile, die Lasten tragen oder Belastungen ausgesetzt sind, Werkstoffe mit hoher Zugfestigkeit.

Beurteilung der Umweltbedingungen

Beurteilen Sie die Umgebungsbedingungen, denen das Bauteil ausgesetzt sein wird, einschließlich extremer Temperaturen, UV-Strahlung, Chemikalien und Feuchtigkeit. Materialien wie ABS und Nylon sind für ihre thermische und chemische Beständigkeit bekannt.

Ästhetik berücksichtigen

Bei Bauteilen, bei denen die Optik wichtig ist, sollten Sie Materialien in Betracht ziehen, die eine glatte Oberfläche bieten oder sich leicht lackieren oder behandeln lassen. Die in SLA-Druckverfahren verwendeten Harze sind bekannt für ihre glatten Oberflächen und feinen Details.

Lebensdauer und Haltbarkeit bewerten

Wie lange muss das Bauteil halten? Handelt es sich um einen Einwegartikel oder um ein Bauteil mit langer Lebensdauer? Materialien wie Nylon sind strapazierfähig und für den Langzeitgebrauch geeignet.

Die Auswirkungen der Druckparameter verstehen

Die Druckparameter, wie Schichthöhe, Fülldichte und Düsentemperatur, können die Eigenschaften des gedruckten Bauteils maßgeblich beeinflussen. Optimale Einstellungen verbessern Festigkeit und Oberflächengüte.

Durchführung einer Ermüdungsanalyse

Wenn ein Bauteil wiederholter Belastung ausgesetzt ist, ist es wichtig, seine Ermüdungseigenschaften zu kennen. Dies ist insbesondere für Funktionsteile in Maschinen oder Geräten relevant.

Tests durchführen

Führen Sie abschließend physische Tests an den Prototypen durch, um sicherzustellen, dass Material und Druckeinstellungen die Leistungskriterien erfüllen. Dieser Schritt kann langfristig Zeit und Ressourcen sparen.

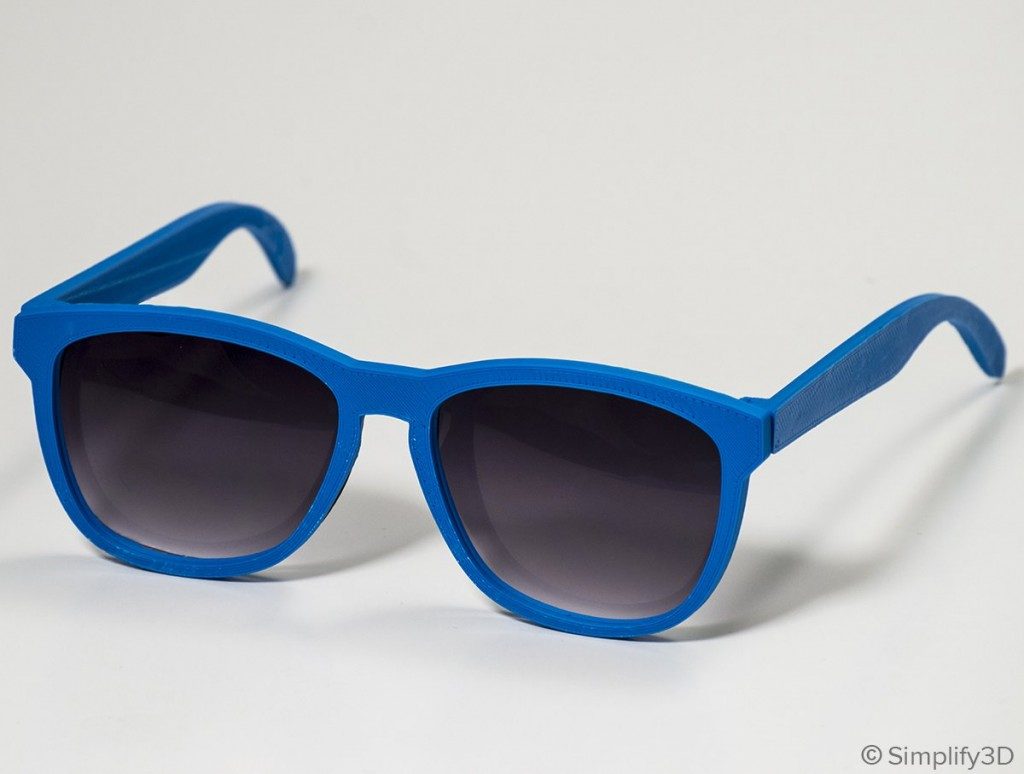

Bildquelle: Simplify3D

Überlegungen zur Materialauswahl

Haltbarkeit

Haltbarkeit bezeichnet die Fähigkeit eines Materials, Verschleiß, Druck oder Beschädigungen zu widerstehen. Bei der Beurteilung der Haltbarkeit sollten Sie Folgendes berücksichtigen:

● Verschleißfestigkeit: Wie gut das Material wiederholter Reibung und Beanspruchung standhält. Nylon ist beispielsweise für seine ausgezeichnete Verschleißfestigkeit bekannt.

● Schlagfestigkeit: Die Fähigkeit des Materials, Energie zu absorbieren, ohne sich zu verformen. ABS ist eine gute Wahl für Teile, die Stößen ausgesetzt sein könnten.

● Dauerfestigkeit: Die Dauerfestigkeitsgrenze eines Materials unter zyklischer Belastung. Polycarbonat (PC) wird aufgrund seiner hohen Dauerfestigkeit häufig gewählt.

Flexibilität

Die Flexibilität bestimmt, wie gut sich ein Material biegen oder dehnen lässt, ohne zu brechen. Folgendes ist zu beachten:

● Elastizität: Die Fähigkeit eines Materials, nach Verformung in seine ursprüngliche Form zurückzukehren. TPU (Thermoplastisches Polyurethan) ist hochelastisch und kehrt nach Dehnung in seine ursprüngliche Form zurück.

● Steifigkeit: Wenn ein Bauteil unter Belastung seine Form beibehalten muss, bieten Materialien wie PLA oder ABS eine höhere Steifigkeit.

● Duktilität: Das Ausmaß, in dem sich ein Material unter Zugspannung verformen kann. Nylon ist ein duktiles Material und eignet sich daher für Bauteile, die eine gewisse Nachgiebigkeit erfordern.

Temperaturbeständigkeit

Temperaturbeständigkeit ist entscheidend für Bauteile, die wechselnden Temperaturen ausgesetzt sind. Beachten Sie Folgendes:

● Schmelzpunkt: Die Temperatur, bei der ein Material schmilzt. PEEK (Polyetheretherketon) hat einen hohen Schmelzpunkt und eignet sich daher für Hochtemperaturanwendungen.

● Wärmeausdehnung: Materialien wie PLA haben einen höheren Wärmeausdehnungskoeffizienten und können sich bei Hitze verformen, während ABS eine bessere Wärmestabilität aufweist.

Chemische Beständigkeit

Chemische Beständigkeit ist die Fähigkeit eines Materials, der Zersetzung durch Chemikalien zu widerstehen. Wichtige Aspekte sind:

● Lösungsmittelbeständigkeit: Einige Kunststoffe wie PETG sind sehr beständig gegen Lösungsmittel und eignen sich daher ideal für Chemikalienbehälter.

● Reaktivität: Materialien wie PP (Polypropylen) sind weniger reaktiv und können eine breite Palette von Chemikalien vertragen, ohne sich zu zersetzen.

Kosten

Die Kosten spielen bei der Materialauswahl stets eine Rolle. Sie umfassen:

● Materialkosten: Der Rohpreis des Materials selbst.

● Betriebskosten: Die Kosten, die beim Drucken mit dem Material anfallen, einschließlich Energieverbrauch und Druckerverschleiß. Materialien, die bei niedrigeren Temperaturen gedruckt werden können, wie z. B. PLA, können hinsichtlich der Betriebskosten kostengünstiger sein.

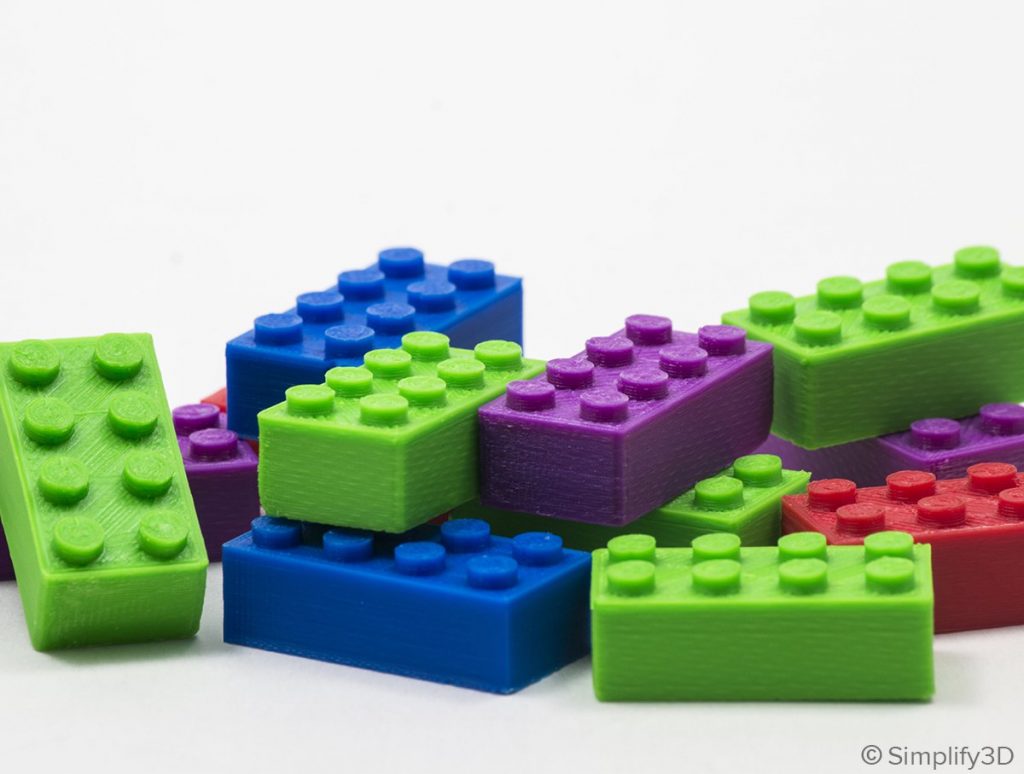

Bildquelle: Simplify3D

3D-Druckverfahren für Kunststoffmaterialien

● Schmelzschichtung (FDM): Das FDM-Verfahren eignet sich ideal für Prototypen und Funktionsteile, arbeitet mit einer Reihe von Thermoplasten und ist bekannt für seine einfache Handhabung und die Verfügbarkeit der Materialien.

● Stereolithographie (SLA): Bietet eine hohe Auflösung und glatte Oberflächen, geeignet für detaillierte Modelle und Formen.

● Selektives Lasersintern (SLS) und Multi Jet Fusion (MJF): Ermöglicht die Herstellung von robusten und langlebigen Teilen ohne die Notwendigkeit von Stützstrukturen, ideal für komplexe Geometrien.

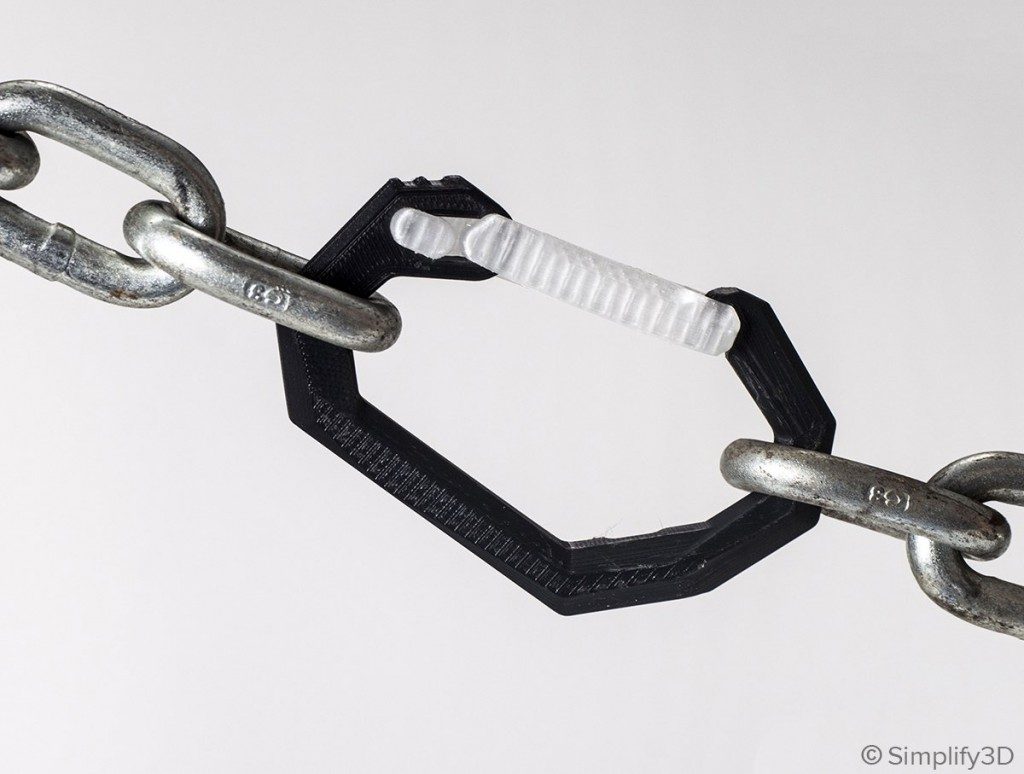

Bildquelle: Simplify3D

Gängige Materialien recherchieren und vergleichen

ABS (Acrylnitril-Butadien-Styrol)

Vorteile: Hohe Festigkeit, gute Haltbarkeit und Hitzebeständigkeit. Es eignet sich für Bauteile, die Robustheit erfordern.

Nachteile: Produziert Dämpfe beim Drucken, benötigt ein beheiztes Druckbett und neigt zum Verziehen.

PLA (Polymilchsäure)

Vorteile: Biologisch abbaubar, aus nachwachsenden Rohstoffen hergestellt, einfach zu bedrucken und benötigt kein Heizbett.

Nachteile: Nicht so hitzebeständig wie ABS, kann sich in heißen Umgebungen verformen und hat eine geringere Festigkeit.

PETG (Polyethylenterephthalatglykol)

Vorteile: Vereint die einfache Druckbarkeit von PLA mit der Festigkeit und Haltbarkeit von ABS. Es ist zudem chemikalienbeständig und hat eine glänzende Oberfläche.

Nachteile: Es kann beim Drucken klebrig sein, was zu Fadenbildung oder Klumpenbildung führen kann.

Nylon

Vorteile: Hohe Festigkeit und Flexibilität, ausgezeichnete Verschleißfestigkeit und gute Schlagfestigkeit.

Nachteile: Nimmt Feuchtigkeit aus der Luft auf, was die Druckqualität beeinträchtigen kann und eine trockene Lagerung erfordert.

TPU (Thermoplastisches Polyurethan)

Vorteile: Flexibel und elastisch, gute Stoßfestigkeit und langlebig. Ideal für Teile, die gebogen oder gedehnt werden müssen.

Nachteile: Aufgrund seiner Flexibilität kann das Drucken schwierig sein und erfordert möglicherweise spezielle Druckereinstellungen.

PEEK (Polyetheretherketon)

Vorteile: Hervorragende thermische Stabilität, chemische Beständigkeit und mechanische Eigenschaften. Geeignet für Hochleistungsanwendungen.

Nachteile: Erfordert hohe Drucktemperaturen, wodurch es für Standard-3D-Drucker weniger geeignet ist.

Harze

Vorteile: Ermöglicht die Herstellung von Teilen mit hoher Detailgenauigkeit und glatter Oberflächenbeschaffenheit. Geeignet für komplexe Designs.

Nachteile: Im Allgemeinen spröder als Thermoplaste, erfordert Nachbearbeitung und bietet nur begrenzte Materialoptionen.

Beim Vergleich dieser Materialien sollten Sie Faktoren wie den Verwendungszweck des Bauteils, die erforderlichen mechanischen Eigenschaften und die verfügbaren Druckbedingungen berücksichtigen. Jedes Material hat seine Stärken und Schwächen, und die beste Wahl hängt von den spezifischen Anforderungen Ihres Projekts ab.

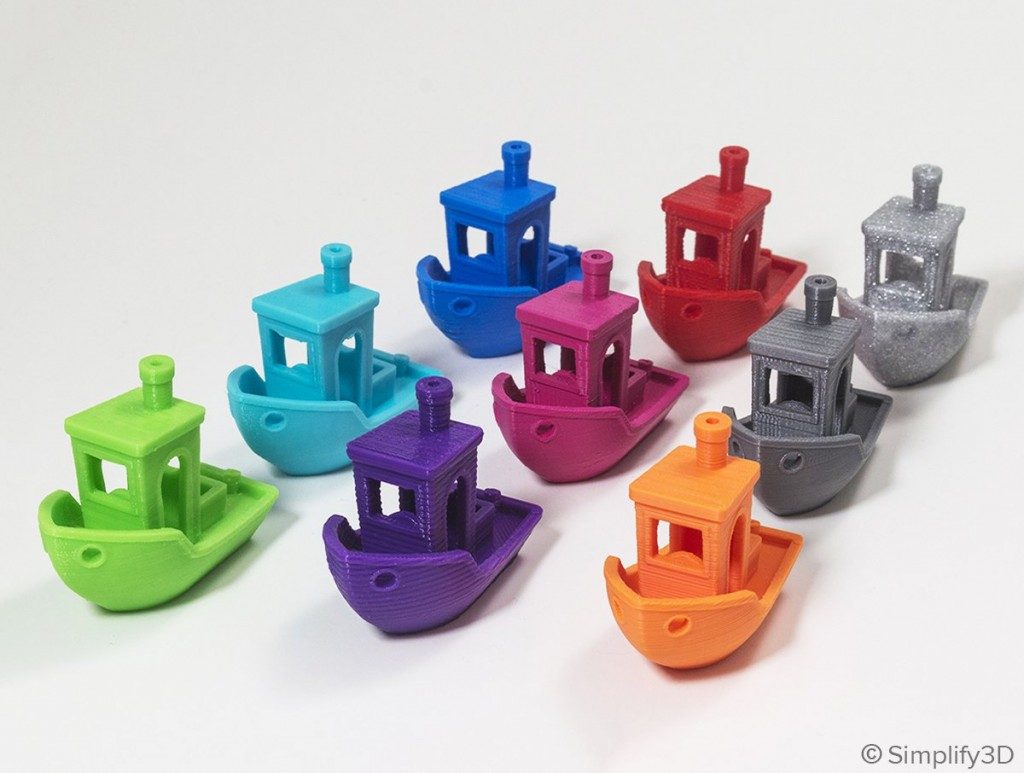

Bildquelle: Simplify3D
